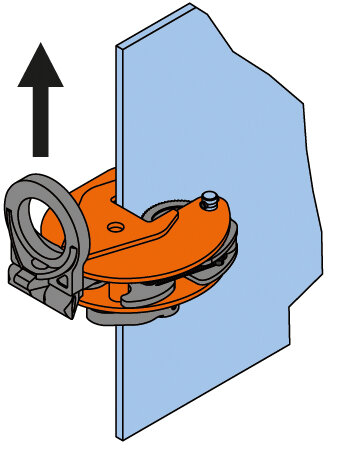

Algemeen: Universele plaatklem met scharnierbaar oog voor het hijsen en verplaatsen van stalen platen en structuren vanuit alle posities (horizontaal, verticaal en langs de zijkant). Deze plaatklemmen zijn voorzien van een veiligheidsmechanisme dat verhindert dat de last gaat glijden wanneer de hijskracht wordt toegepast en wanneer de last wordt neergelaten. De klem is vergrendeld in zowel open als gesloten positie. Hijscapacteit en opening staan duidelijk in de klem gegraveerd.
Minimaal te belasten met 10% van de werklast.

      Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

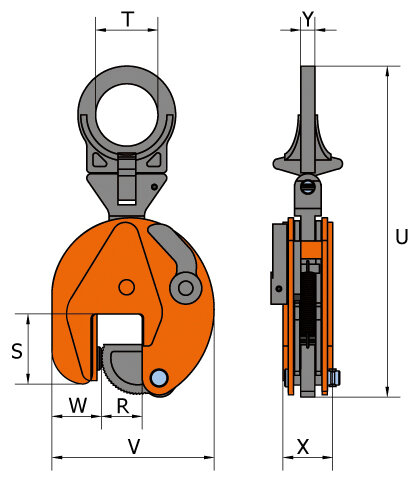

      Artikelnr. EAN WLL
      ton
      Bekopening
      mm
      X
      mm
      Y
      mm
      S
      mm
      T
      mm
      U
      mm
      V
      mm
      W
      mm
      Gewicht
      kg
      CAD
      16.01VUW0.75t VUW 0.75 t 0,75 0-13 37 10 47 30 203 100 37 1,8 -
      16.01VEUW1t VEUW 1 t 1 0-25 47 15 56 50 292 141 37 3,8 -
      16.01VEUW2t VEUW 2 t 2 0-35 56 16 78 70 372 183 56 8 -
      16.01VEUW3t VEUW 3 t 3 0-35 56 16 78 70 372 183 56 8 -
      16.01VUW4.5t VUW 4.5 t 4,5 0-25 77 20 85 70 429 203 60 16 -
      16.01VEUW4.5t VEUW 4.5 t 4,5 0-45 78 20 85 70 431 228 60 16,5 -
      16.01VUW6t VUW 6 t 6 0-32 78 32 114 78 528 225 78 22 -
      16.01VEUW6t VEUW 6 t 6 0-50 78 32 114 78 527 259 82 24 -
      16.01VUW7.5t VUW 7.5 t 7,5 0-40 82 32 111 78 567 246 76 27 -
      16.01VEUW7.5t VEUW 7.5 t 7,5 0-55 86 32 111 78 560 267 70 28 -
      16.01VUW9t VUW 9 t 9 0-55 86 32 111 78 560 267 70 29 -
      16.01VUW12t VUW 12 t 12 0-52 94 48 148 85 648 295 100 41 -
      16.01VUW15t VUW 15 t 15 0-76 106 48 209 85 816 373 136 73 -
      16.01VUW17t VUW 17 t 17 0-76 106 48 209 85 816 373 136 74 -
      16.01VUW20t VUW 20 t 20 0-80 140 71 250 100 948 563 153 160 -
      16.01VUW25t VUW 25 t 25 5-85 140 71 250 100 948 563 148 160 -
      16.01VUW30t VUW 30 t 30 10-90 142 71 250 100 944 568 153 167 -
