G-3151 D-sluiting BB Yellow Pin

Home / Producten / Hef- & Hijsmateriaal / Ketting & toebehoren / Sluitingen / D-sluitingen / G-3151 D-sluiting BB Yellow Pin

Algemeen: D-sluiting borstbout Yellow Pin G-3151.

Norm: Volgens Amerikaanse federale specificaties RR-C-271.

Materiaal: Beugel en bout hoogwaardig staal, sterkteklasse 6.
Afwerking: Thermisch verzinkt.

Veiligheidsfactor: 5:1
Grade: 6

Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

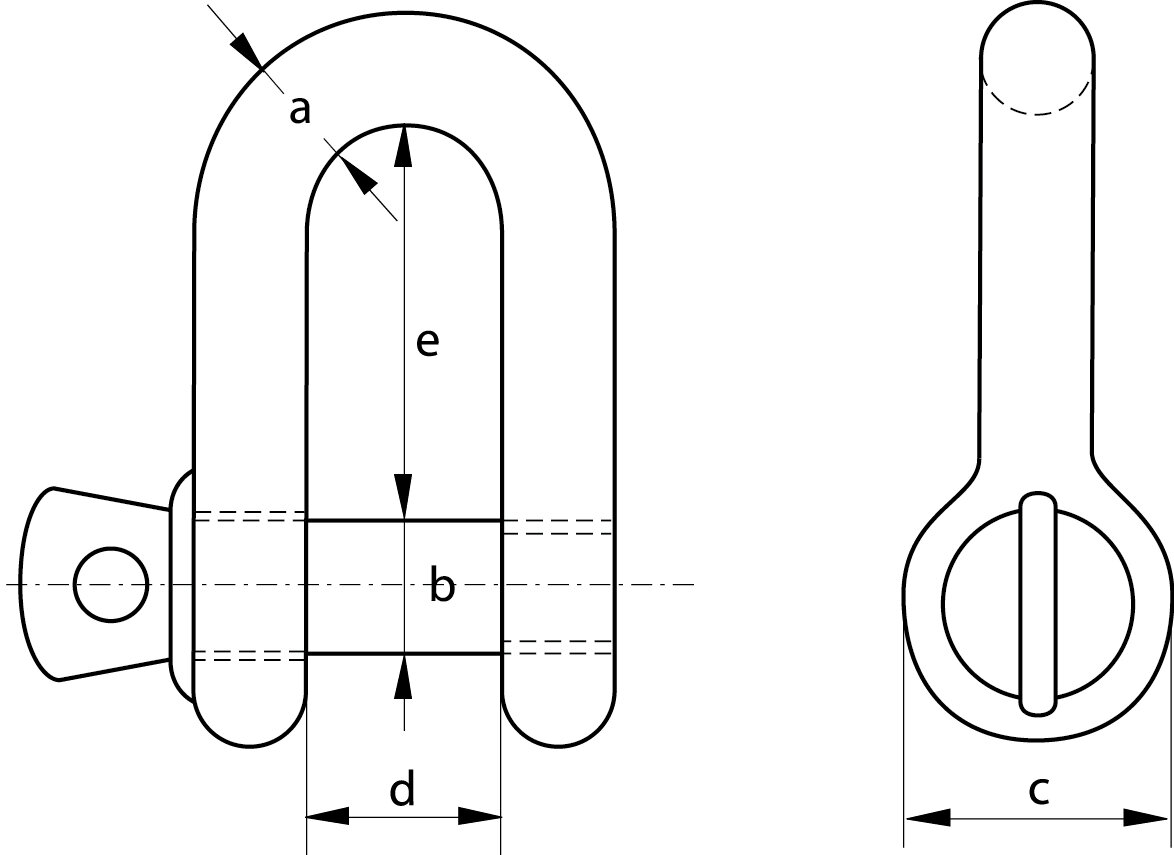

Dia. mm	WLL ton	Maat	Dia. boog a mm	Dia. pin b mm	Dia. oog c mm	Binnenbreedte d mm	Binnenlengte e mm	Gewicht kg
12	0,33	19	5	6	12	9,5	19	0,03
16	0,5	22	6	8	16	12	22	0,04
19	0,75	26	8	10	19	13,5	26	0,08
23	1	32	10	11	23	17	32	0,13
27	1,5	37	11	13	27	19	37	0,2
30	2	41	13	16	30	20	41	0,28
38	3,25	51	16	19	38	27	51	0,57
46	4,75	60	19	22	46	32	60	1,19
53	6,5	71	22	25	53	36	71	1,43
61	8,5	81	25	28	61	43	81	2,16
68	9,5	90	28	32	68	46	90	3,06
76	12	100	32	35	76	51	100	4,11
84	13,5	111	35	38	84	57	111	5,28
92	17	122	38	42	92	60	122	6,69
106	25	146	45	50	106	73	146	12,14

Download CAD

Description

Get CAD

Download
