Algemeen: VSAW 1 topschalmen zijn ontworpen voor gebruik in kettinglengen. Deze extra grote schalmen kunnen gecombineerd worden met DIN 15401 haken tot n° 50/100.

  • Materiaal: Grade 10.
  • Markering: Volgens norm, CE, Pewag of PW, Winner of 10, H16, CE, partijcode en type.
  • Temperatuursbereik: 380°C.
  • Afwerking: Oranje poedercoating.
  • Norm: EN 1677-4
  • Veiligheidsfactor: 4:1
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

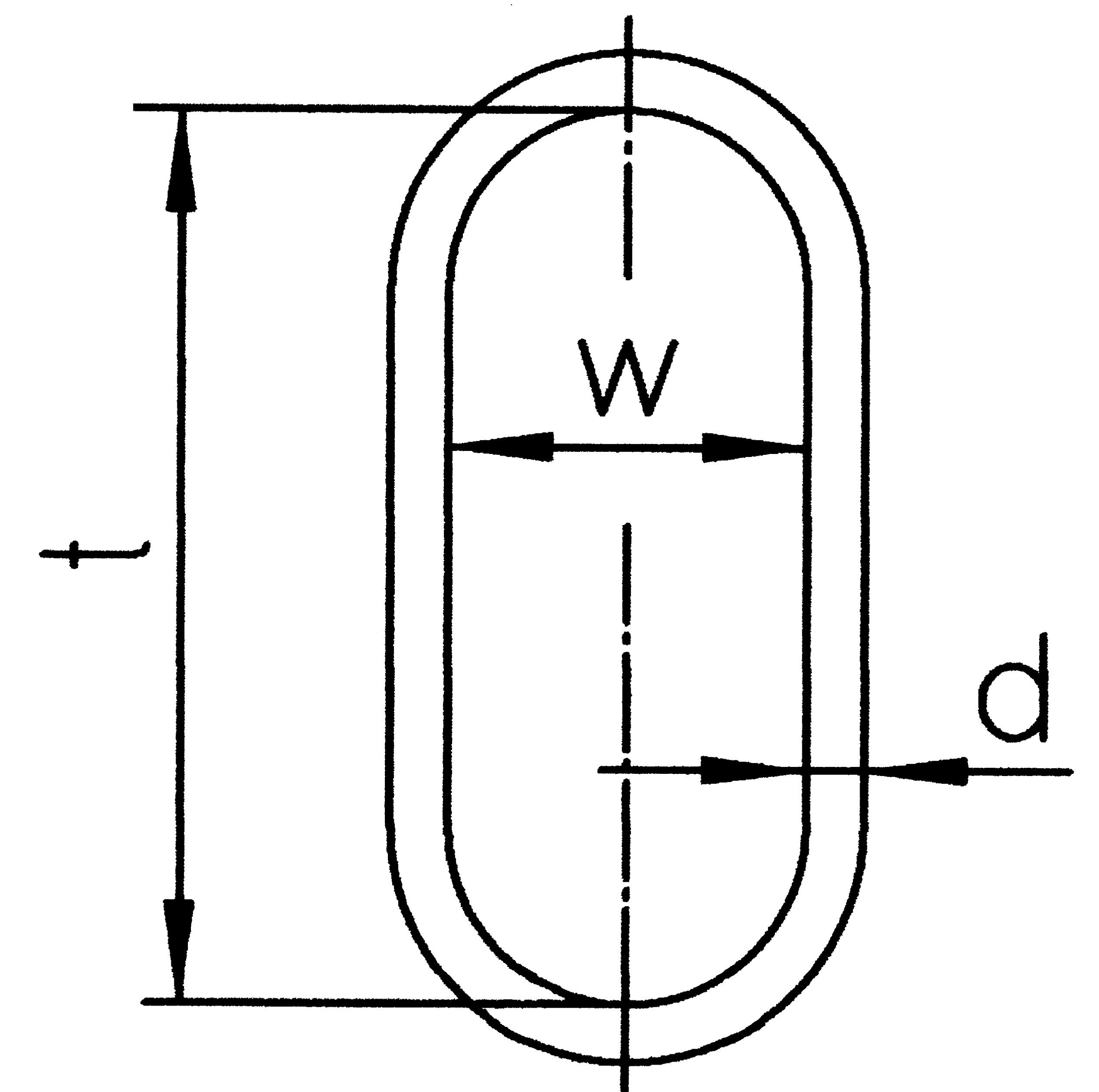

Artikelnr. Code WLL
ton
Bestaat uit Dubbele haak DIN 15402 N° Te gebruiken voor enkele haken vlgs. DIN 15401 d
mm
E
mm
s
mm
t
mm
w
mm
Gewicht
kg
CAD
11.0298019 VSAW 1-16 10 SAW 32 63 50 33 500 26 500 250 9,32
11.0298029 VSAW 1-10/13 10 SAW 32+BW 20 63 50 33 585 26 500 250 10
11.0298021 VSAW 1-19 16 SAW 40 63 50 40 460 32 460 250 13,12
11.0298023 VSAW 1-22 22,4 SAW 45 63 50 45 500 500 250 17,8
11.0298025 VSAW 1-26 33,6 SAW 50 63 50 50 460 43 460 250 20,98
11.0298027 VSAW 1-32 40 SAW 56 63 50 56 460 460 250 26,68
11.0215475 VSAW 1-32 320 40 SAW 60 125 100 60 800 54 800 320 48
