Algemeen: VLW 2/4 topschalmen zijn ontworpen voor gebruik in 2-, 3- & 4-sprongen. Deze extra grote schalmen kunnen gecombineerd worden met DIN 15401 haken tot n° 25.

  • Materiaal: Grade 10.
  • Markering: Volgens norm, Pewag of PW, Winner of 10, H16, CE, partijcode en type.
  • Temperatuursbereik: 380°C.
  • Afwerking: Oranje poedercoating.
  • Norm: EN 1677-4
  • Veiligheidsfactor: 4:1.
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. Code WLL
ton

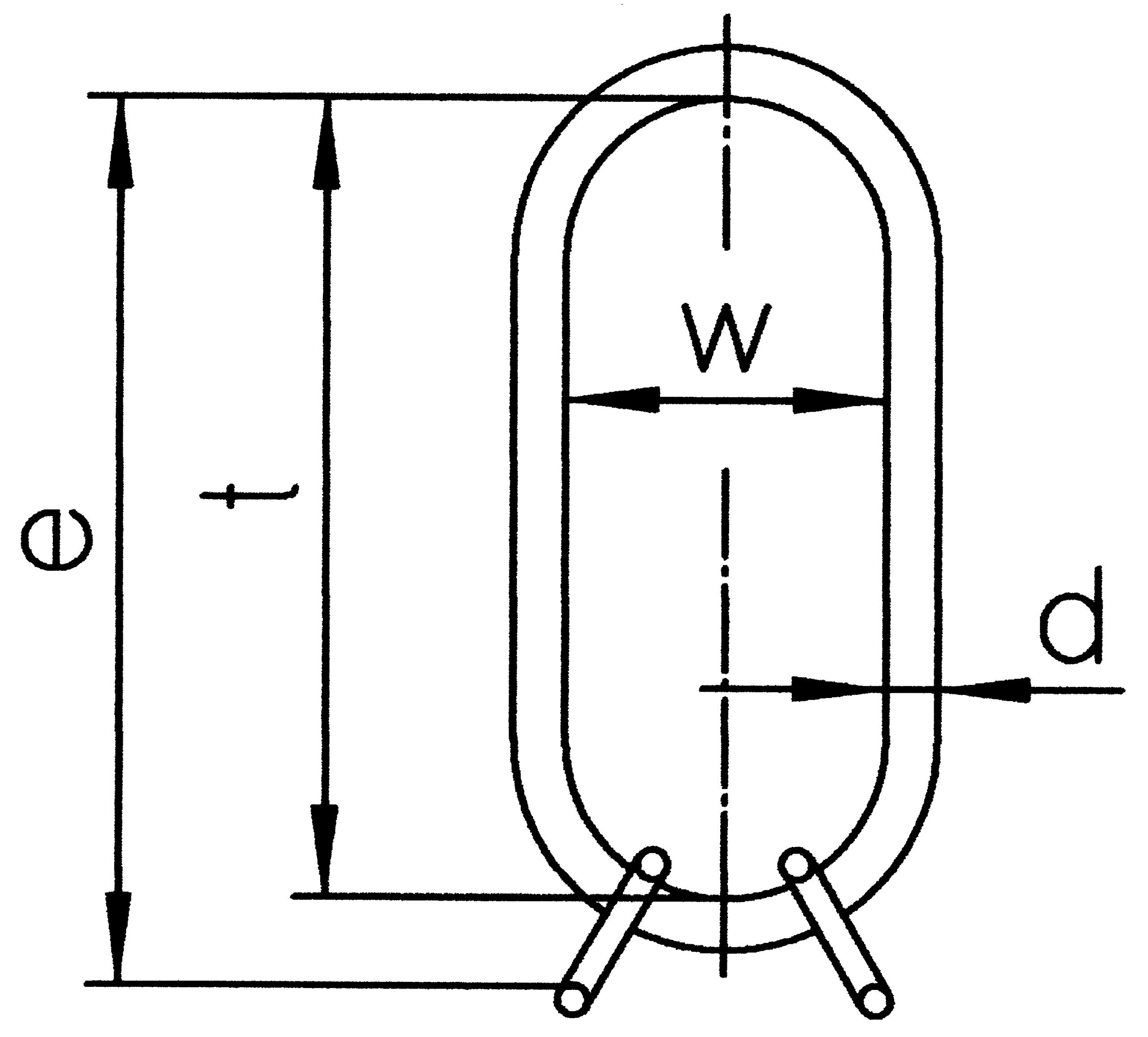

W (mm) Bestaat uit Te gebruiken voor enkele haken vlgs. DIN 15401 E (mm) D
mm
t (mm) Gewicht
kg
CAD
11.0268805 VLW 2-6/7/8/4-6 3,55 180 LW 22 + 2 BW 13 25 394 22 340 3,5
11.0260061 VLW 2-10/4-7/8 5,6 180 LW 27 + 2 BW 16 25 410 27 340 5,1
11.0260063 VLW 2-13/4-10 9,5 180 LW 32 + 2 BW 20 25 425 33 340 8
11.0260065 VLW 2-16/4-13 14 180 LW 40 + 2 BW 22 25 455 40 340 12,3
11.0260067 VLW 2-19/4-16 21,2 180 LW 40 + 2 BW 26 25 480 40 340 13,8
