pewag

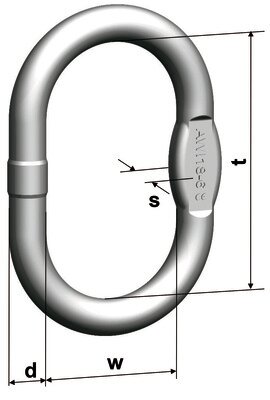

Algemeen: RVS (inox) topschalm voor ketting 1- en 2-sprongen. Ook als eindschalm te gebruiken.

Norm: Vergelijkbaar met DIN 5688-1.

  • Materiaal: 1.4404 (AISI 316L), 1.4462 (AISI 318LN).
  • Afwerking: Gebeitst en gestraald.
  • Veiligheidsfactor: 4:1.
  • Grade: 6
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

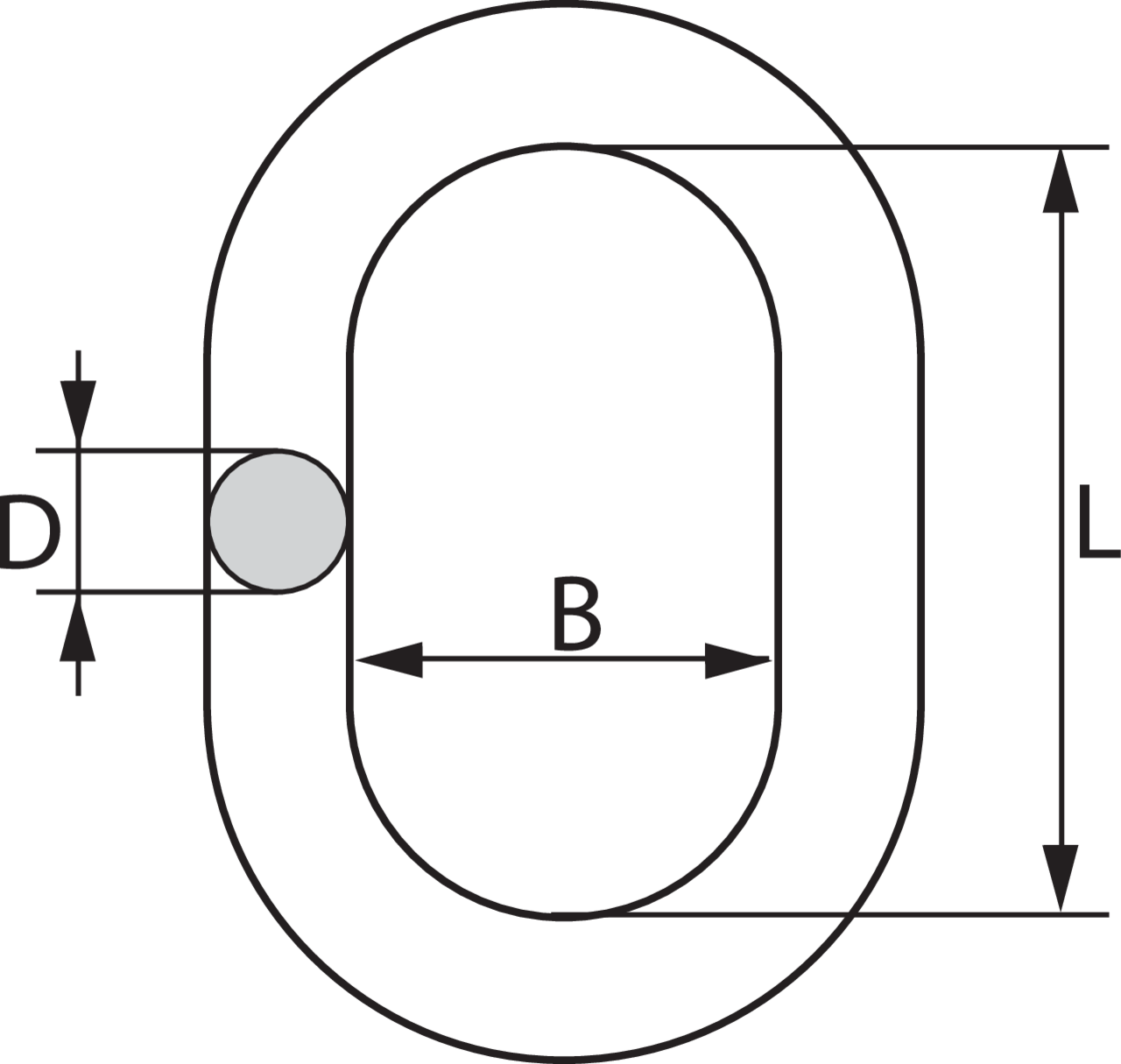

Artikelnr. EAN WLL 0-45° (t) Voor haken DIN 15401 N° Voor kettingleng dia. (mm) Voor ketting2sprong dia. (mm) D
mm
L
mm
B
mm
Gewicht
kg
CAD
11.0450342 AWI 8-6 0,56 0,5 4 4 8 60 35 0,08
11.0450344 AWI 10-6 0,85 1,6 5 5 10 80 50 0,16
11.0450346 AWI 13-6 1,6 2,5 6/7/8 6 13 110 60 0,34
11.0450348 AWI 16-6 2,6 2,5 10 7/8 16 110 60 0,53
11.0450350 AWI 18-6 3,5 5 - 10 18 135 75 0,83
11.0450352 AWI 22-6 6,3 6 13/16 13 23 160 90 1,55
11.0450354 AWI 26-6 8,9 8,0 20 16 27 180 100 2,46
11.0450356 AWI 32-6 13,2 10 - 20 32 200 110 3,86
11.0450358 AWI 36-6 14,7 16 - - 36 260 140 6,22
11.0498994 AWI 45* 12 25 26 - 45 340 180 12,82
