pewag

Algemeen

  • Hefpunt met hoge treksterkte pewag winner profilift eta
  • te lassen op machineonderdelen of carroserrieën van voertuigen
  • Ideaal voor het ophangen van hijs- en sjoronderdelen
  • Door de geïntegreerde veer blijft de ring staan in elke gewenste positie.
  • Hoekindicatoren van 45 en 60 °
  • Elk hijspunt wordt geleverd met een individueel serienummer
  • Op aanvraag ook leverbaar met peTAG.
  • De instructies volgens DIN EN ISO 14341 zijn geldig voor het lassen. Het lassen mag alleen worden uitgevoerd door een lasoperator met een geldige kwalificatie volgens EN 287-1 of EN ISO 9606-1.
  • De hijspunten worden individueel verpakt en geleverd met een gebruikershandleiding en lasinstructies.







  • Materiaal: Alloy steel grade 10
  • Markering: WLL en de laadcapaciteit is duidelijk gemarkeerd op de lasstrook
  • Veiligheidsfactor: 4:1
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

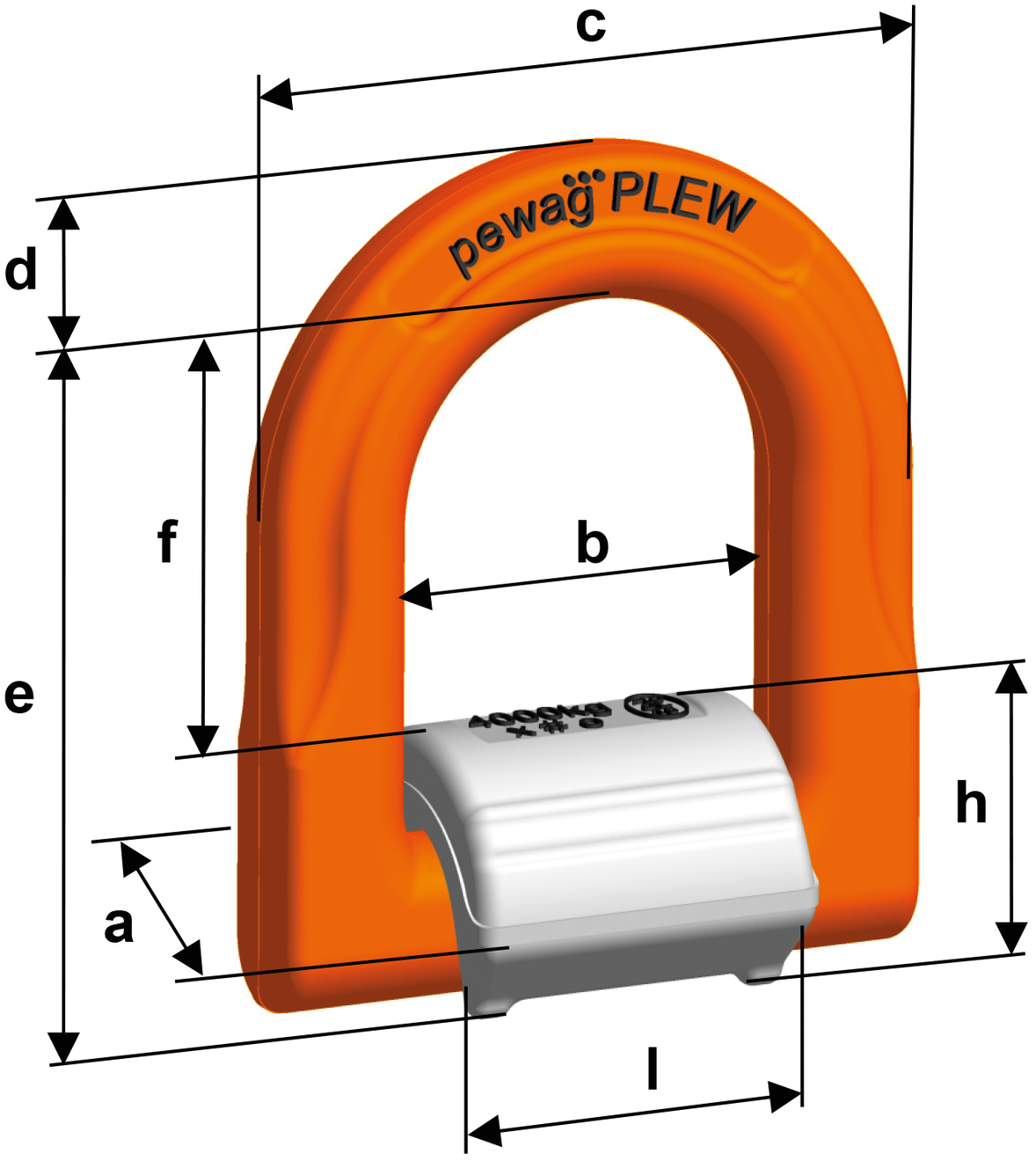

Artikelnr. Code WLL
ton
a
mm
b
mm
c
mm
d
mm
E
mm
F
mm
h
mm
I
mm
Gewicht
kg
CAD
11.4257631 PLEW 1,5 t 1,5 32 38 65 14 65 40 25 35 0,32
11.4257643 PLEW 2,5 t 2,5 37 44 75 16 76 47 28 41 0,5
11.4245122 PLEW 4 t 4 43 48 84 18 83 51 32 45 0,75
11.4257647 PLEW 6,7 t 6,7 58 60 107 24 108 64 44 56 1,7
11.4257635 PLEW 10 t 10 69 66 126 27 123 69 54 61 2,8
11.4257639 PLEW 19 t 19 92 95 171 38 168 100 68 89 6,5
