Algemeen: De SEB oogmoer is een enkele wartelring. Uitgerust met 2 pinnen die de ring altijd perfect in de richting van het aanslagmiddel geleiden. Het is speciaal ontworpen voor hijsen, inclusief roterende lasten.

Kenmerken:

  • Gradup stalen ring met een roterend bereik van 360 °.
  • Draaibaar onder belasting.
  • Veilig alternatief voor C15 DIN 580 oogmoeren.
  • Torque-sleuteladapter op aanvraag verkrijgbaar.
  • Materiaal: Gradup hoogwaardig staal
  • Markering: Volgens norm, CE
  • Norm: EN 1677-1
  • Veiligheidsfactor: 5:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

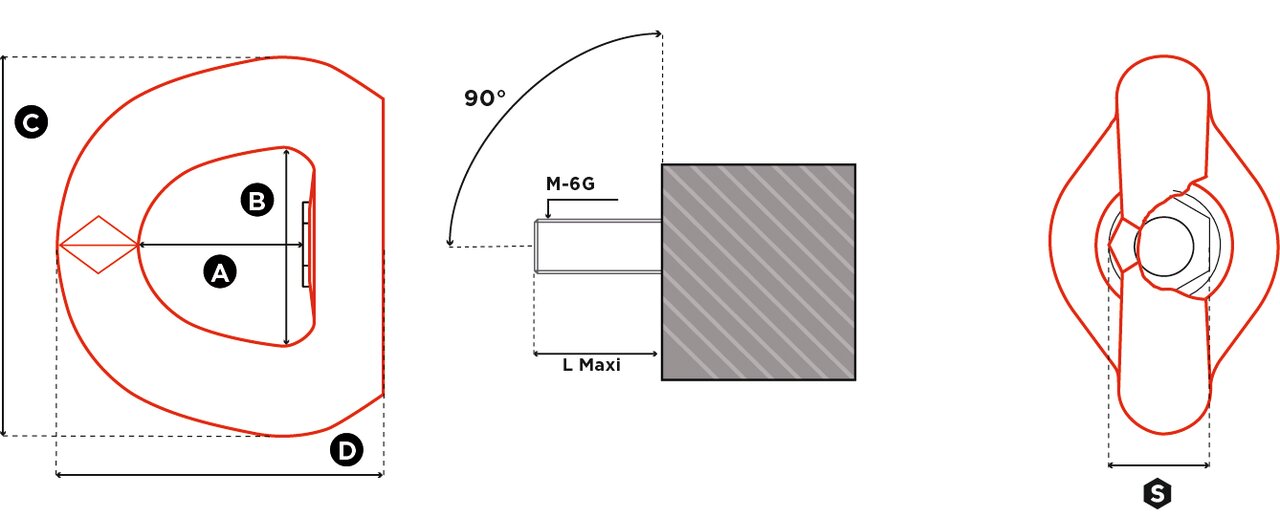

Artikelnr. WLL
ton
Draad WLL
t
Torque
Nm
L (mm) max. A
mm
B
mm
C
mm
D
mm
Gewicht
kg
CAD
11.40FE. SEB M 8 UP 0,4 M 8 (x1,25) 0,40 6 22 38 45 88 80 0,8
11.40FE. SEB M 10 UP 0,5 M 10 (x1,50) 0,50 10 22 38 45 88 80 0,8
11.40FE. SEB M 12 UP 0,8 M 12 (x1,75) 0,80 15 22 38 45 88 80 0,8
11.40FE. SEB M 16 UP 1,4 M 16 (x2) 1,40 50 22 38 45 88 80 0,8
11.40FE. SEB M 20 UP 2 M 20 (x2,5) 2,00 100 35 55 70 115 106 2,5
11.40FE. SEB M 24 UP 3,4 M 24 (x3) 3,40 160 48 77 94 168 155 6,3
11.40FE. SEB M 30 UP 5,5 M 30 (x3,5) 5,50 250 48 77 94 168 155 6,3
11.40FE. SEB M 36 UP 9 M 36 (x4) 9,00 320 48 77 94 168 155 6,3
