Algemeen: FW gieterijhaken hebben een extra grote opening. Deze haken worden frequent gebruikt in gieterijen. Ze kunnen gebruikt worden met het Connex-systeem of in gesmede toepassingen.
Verifieer voor gebruik of haken zonder klep toegelaten zijn.
Niet geschikt voor gebruikt met Unilock systemen.

  • Materiaal: Grade 10.
  • Markering: Pewag of PW, Winner of 10, H16, CE, partijcode en type.
  • Temperatuursbereik: 380°C.
  • Afwerking: Oranje poedercoating.
  • Standaard: EN 1677-1
  • Veiligheidsfactor: 4:1.
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. Code WLL
Ton

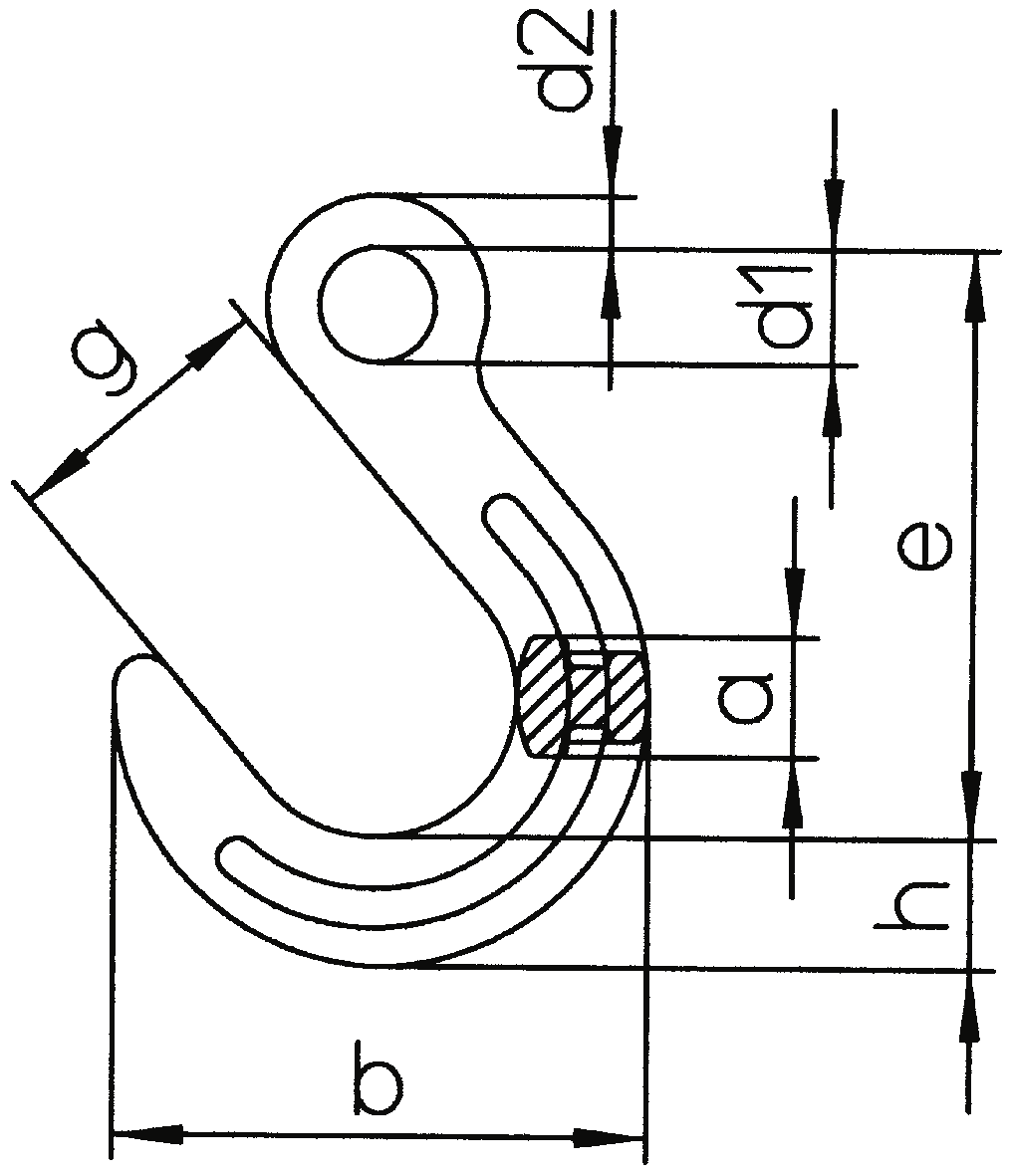

E (mm) h (mm) A (mm) D1 (mm) D2 (mm) g B (mm) Gewicht
kg
CAD
11.1454866 FW 7/8 2,5 131 29 25 24 11 64 118 0,92
11.1454867 FW 10 4 158 35 32 31 14 76 143 1,77
11.1454868 FW 13 6,7 190 42 40 39 17 89 170 2,82
11.1454869 FW 16 10 224 50 46 47 22 102 200 5,03
11.1007272 F 22 15 265 70 61 47 30 127 260 9,31
11.1454870 FW 19/20 16 260 61 54 56 28 114 231 9,24
11.1002706 F 26 * 21,2 305 80 72 54 34 136 280 19,21
11.1015125 F 32 31,5 327 93 83 60 37 152 336 28
* kan niet gecombineerd woren met Unilock U.
