Algemeen:

  • Max. werkdruk: 720 bar/72 Mpa
  • Werking: enkel
  • Retourtype: veer
  • Compact
  • In alle standen te gebruiken
  • Beveiligd tegen uitdrukken plunjer
  • Beveiligd tegen overdruk

Standaard geleverd met:

  • High Flow vrouwelijke koppeling met overdrukveiligheid A 418

Op aanvraag leverbaar:

  • Op klantspecificatie gemaakte cilinders
  • Bevestigingsdraad op cilinderhuis

Toebehoren:

  • Trek- en gaffelogen (separaat bestellen, 2 stuks per cilinder)
  • Beschermveer (separaat bestellen)

  • Materiaal: Staal
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

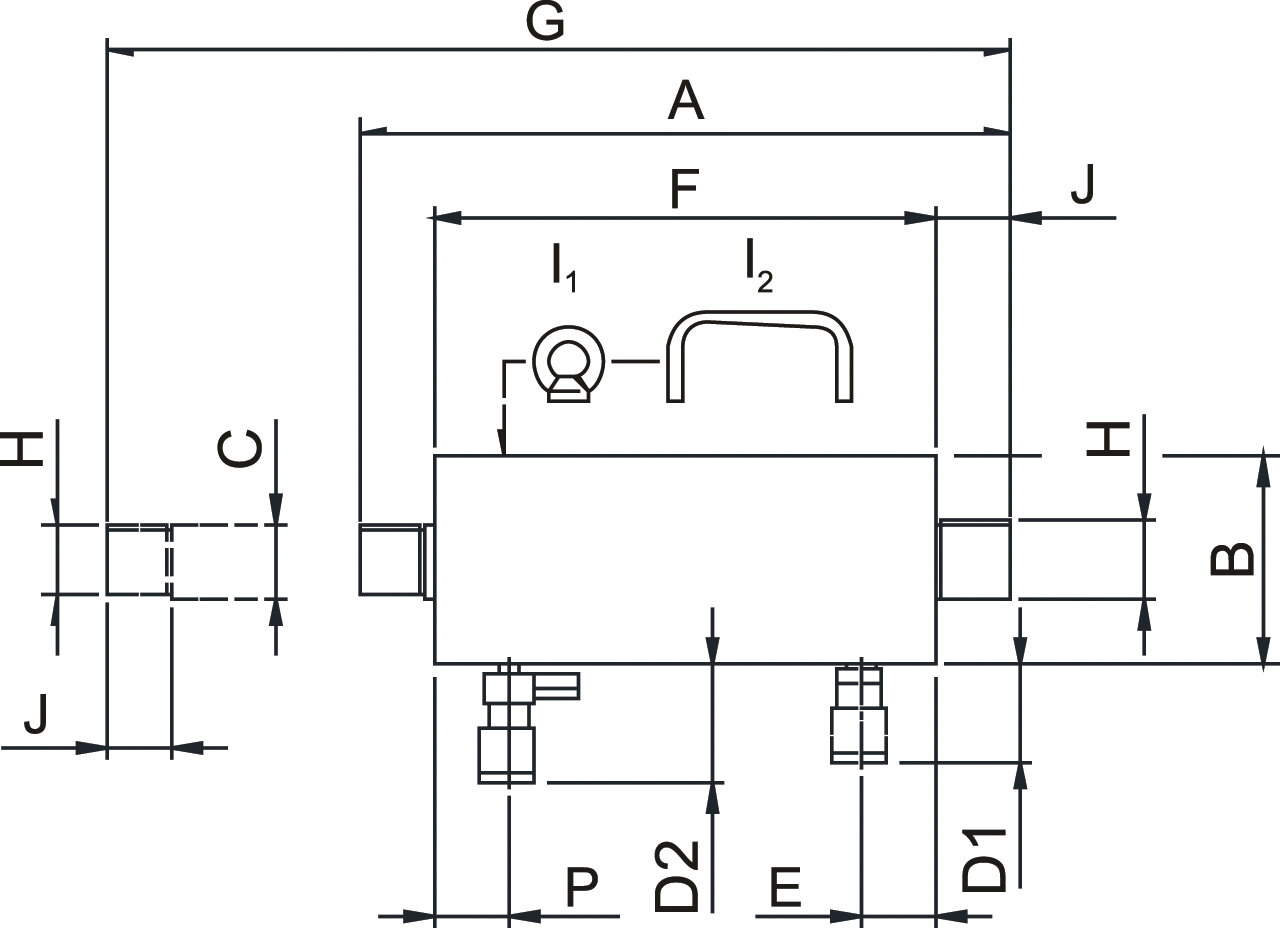

Artikelnr. Type Tonnage (t) Slaglengte (mm) A
mm
B
mm
C
mm
D2
mm
F
mm
G
mm
H tread size J
mm
P
mm
Gewicht
kg
CAD
16.40100131001 HPJ 11 S 15 11 150 320 92 40 85 250 470 M38x1.5 30 38 11,5
16.40100131011 HPJ 30 S 15 30 150 470 118 40 85 380 620 M38x1.5 40 44 26
16.40100131021 HPJ 60 S 15 60 150 530 157 60 85 400 680 M54x1.5 60 52 45
