Algemeen:

  • Max. werkdruk: 720 bar/72 Mpa
  • Max. zijdelingse belasting 10%
  • Werking: dubbel
  • Retourtype: hydraulisch
  • Extreem lage inbouwhoogte
  • Bruikbaar tijdens verschillende toepassingen
  • Gecontroleerd heffen en dalen
  • Bescherming tegen overdruk tijdens retourgang
  • Rond schroefdraad op de plunjer voor het sneller positioneren van de borgmoer en het gemakkelijk verwijderen van vuil
  • Hard chromen cilinderhuis voor optimale corrosie- en weersbestendigheid
  • QPQ behandelde mechanische borgmoer met geoptimaliseerde grip en 4 pensleutelgaten voor het gemakkelijk borgen en ontgrendelen
  • XL Saddle+: QPQ kantelzadel beschermt plunjer en beperkt excentrische belasting
  • Beschermkap voor het weerhouden van water en vuil tijdens opslag van de cilinder

Standaard geleverd met:

  • High Flow vrouwelijke koppeling A 118
  • Kantelzadel

Op aanvraag leverbaar:

  • Lagere gesloten hoogte dankzij een weerstand tegen zijdelings belasting tot maximaal 5%
  • Materiaal: staal
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

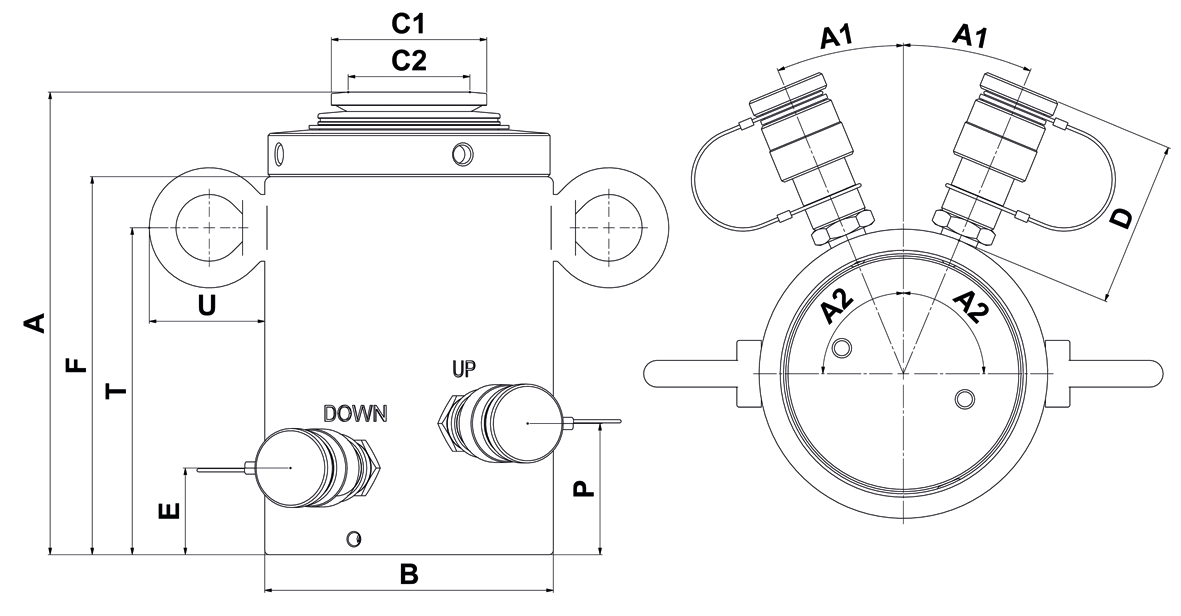

Type Slag (mm) Gesloten hoogte (mm) Tonnage (t) Capaciteit (kN/t) A (mm) B (mm) C1 (mm) C2 (mm) D (mm) E (mm) F (mm) P (mm) T (mm) U (mm) Gewicht
kg
CAD
HLC 50 H 5 50 208 58,9 578 / 58.9 208 130 70 55 75 39 170 58 115 54 19,5
HLC 50 H 15 150 327 58,9 578 / 58.9 327 130 70 55 75 39 289 58 174 54 29,5
HLC 100 H 5 50 248 100 1001 / 102.1 248 160 105 72 75 48 201 72 136 54 35
HLC 50 H 30 300 498 58,9 578 / 58.9 498 130 70 55 75 39 460 58 260 54 44
HLC 100 H 15 150 370 100 1001 / 102.1 370 160 105 72 75 48 323 72 198 54 50
HLC 150 H 5 50 275 157,4 1544 / 157.4 275 194 105 72 75 58 221 83 146 54 56,6
HLC 100 H 30 300 545 100 1001 / 102.1 546 160 105 72 75 48 499 72 284 54 72,5
HLC 150 H 15 150 400 157,4 1544 / 157.4 400 194 105 72 75 58 346 83 211 54 79
HLC 250 H 5 50 317 263,7 2586 / 263.7 317 245 170 120 75 70 253 96 168 54 103
HLC 150 H 30 300 580 157,4 1544 / 157.4 580 194 105 72 75 58 526 83 296 54 112,9
HLC 250 H 15 150 444 263,7 2586 / 263.7 444 245 170 120 75 70 380 96 230 54 144
HLC 250 H 30 300 625 263,7 2586 / 263.7 625 245 170 120 75 70 561 96 320 54 203
