Algemeen:

  • Max. werkdruk: 720 bar/72 Mpa
  • Werking: enkel
  • Retourtype: graviteit
  • In alle standen te gebruiken
  • Veilig door mechanische lastborging
  • Geschikt voor langdurige belasting
  • Vlakzadel, voorkomt beschadiging plunjer en eenvoudig te vervangen door kantelzadel

Standaard geleverd met:

  • High Flow vrouwelijke koppeling A 118
  • Vlakzadel

Op aanvraag leverbaar:

  • Op klantspecificatie gemaakte cilinders
  • Bevestigingsdraad
  • Bevestigingsgaten
  • Materiaal: staal
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

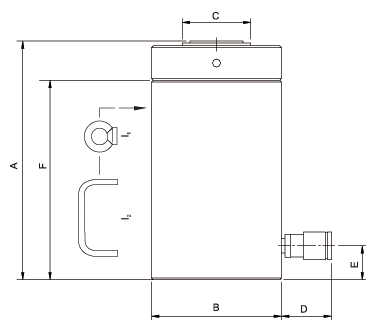

Artikelnr. Type Slag
mm
Gesloten hoogte
mm
Tonnage
t
Capaciteit
kN/t
I type A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
Gewicht
kg
CAD
16.40100082003 HJ 10 G 15 SN 150 270 10 99.3 / 10.1 270 60 42 70 25 242 5,9
16.40100082002 HJ 25 G 15 SN 150 283 25 238.9 / 24.4 I2 283 90 65 70 25 257 14
16.40100082001 HJ 50 G 15 SN 150 307 50 510.3 / 52 I2 307 135 95 70 25 272 34
16.40100082000 HJ 100 G 15 SN 150 323 100 1029.3 / 105 I1 323 190 135 70 25 287 71
16.40100112136 HJ 150 G 15 SN 150 363 150 1538.9 / 156.9 I1 363 212 165 70 35 305 101
16.40100112083 HJ 250 G 15 SN 150 385 150 2493.8 / 254.3 I1 385 300 210 70 40 330 180
