Algemeen:

  • Max. werkdruk: 720 bar/72 Mpa
  • Werking: enkel
  • Retourtype: veer
  • Compact
  • In alle standen te gebruiken
  • Beveiligd tegen uitdrukken plunjer
  • Holzadel, voorkomt beschadiging van de plunjer en eenvoudig te vervangen door draadzadel of vlakzadel

Standaard geleverd met:

  • High Flow vrouwelijke koppeling A 118
  • Holzadel, met uitzondering van de HHJ 5 S en HHJ 12 S modellen

Op aanvraag leverbaar:

  • Op klantspecificatie gemaakte cilinders
  • Bevestigingsdraad
  • Bevestigingsgaten
  • Materiaal: staal
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

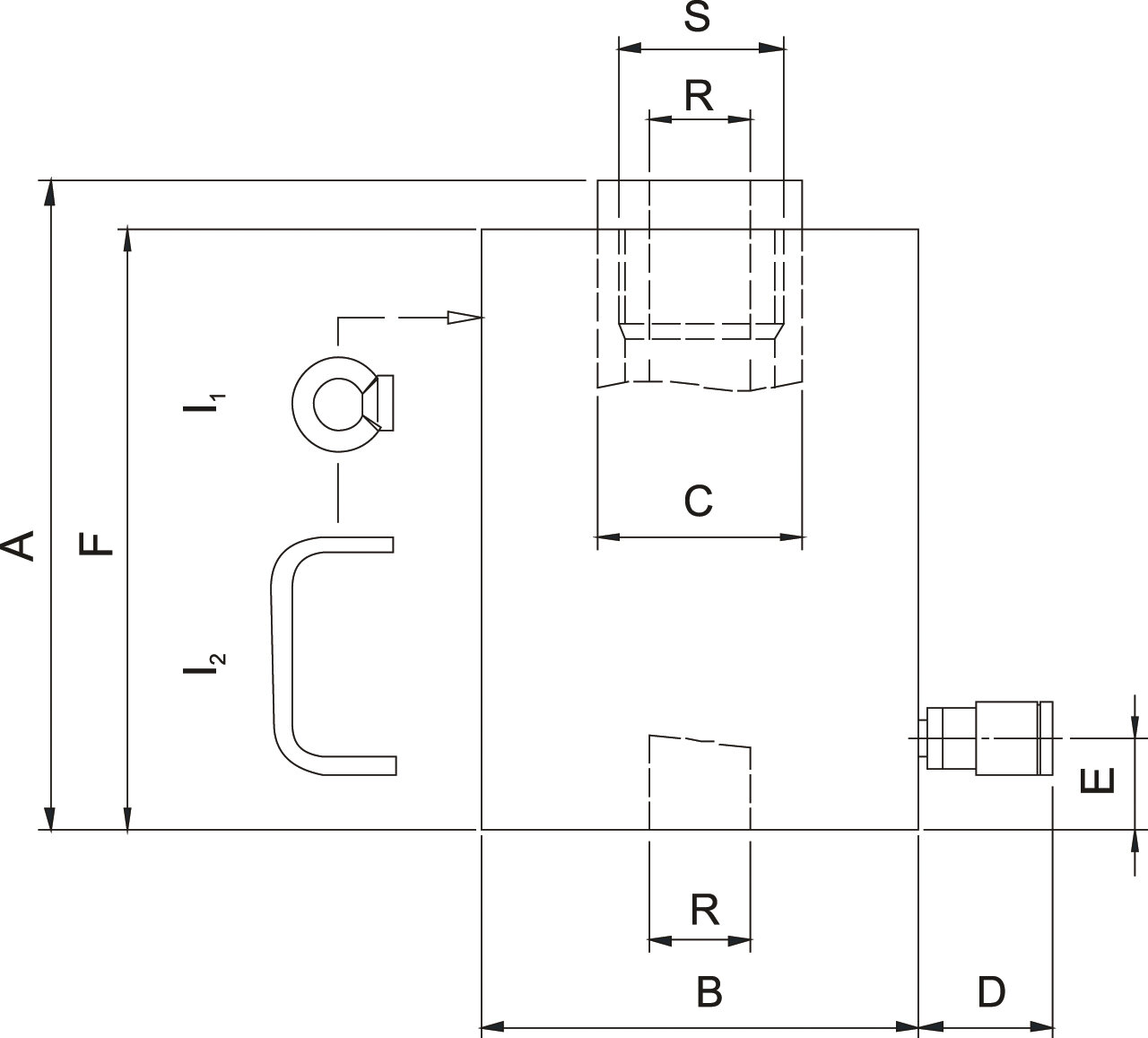

Type Tonnage
t
Slaglengte
mm
Gesloten hoogte
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
R
mm
Draad S Gewicht
kg
CAD
HHJ 5 S 2.5 5 25 87 87 60 28 90 24 87 17 1,9
HHJ 12 S 5 12 50 156 156 86 40 90 27 156 21 6,3
HHJ 17 S 5 17 50 192 192 90 46 90 31 178 27 M38x1.5 7,3
HHJ 20 S 5 20 50 182 182 100 50 90 31 170 27 M38x1.5 8,6
HHJ 12 S 15 12 150 298 298 86 40 90 27 298 21 11
HHJ 30 S 7.5 30 75 226 226 118 60 90 33 214 33 M50x1.5 15
HHJ 20 S 15 20 150 389 389 100 50 90 31 377 27 M38x1.5 18
HHJ 30 S 15 30 150 362 362 120 60 90 32 350 33 M50x1.5 25
HHJ 60 S 7.5 60 75 272 272 166 80 70 41 257 45 M65x1.5 34,5
HHJ 45 S 15 45 150 388 388 140 65 70 36 376 39 M54x1.5 35,5
HHJ 110 S 7.5 110 75 315 315 238 130 70 40 295 80 M105x2 78,3
