Algemeen:

  • Max. werkdruk: 720 bar/72 Mpa
  • Werking: enkel
  • Retourtype: veer
  • Compacte, platte uitvoering; te gebruiken wanneer de inbouwhoogte beperkt is
  • In alle standen te gebruiken
  • Standaard voorzien van bevestigingsgaten voor eenvoudige montage
  • Beveiligd tegen uitdrukken plunjer
  • Vuilafstrijkring. Beschermt tegen verontreiniging en verhoogt de levensduur
  • Gegroefde plunjer; geen zadel nodig

Standaard geleverd met:

  • High Flow vrouwelijke koppeling A 118

Model HFC 5 S 0.5 standaard geleverd met:

  • Slang en High Flow vrouwelijke koppeling A 118

Op aanvraag leverbaar: Op klantspecificatie gemaakte cilinders

  • Materiaal: staal
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

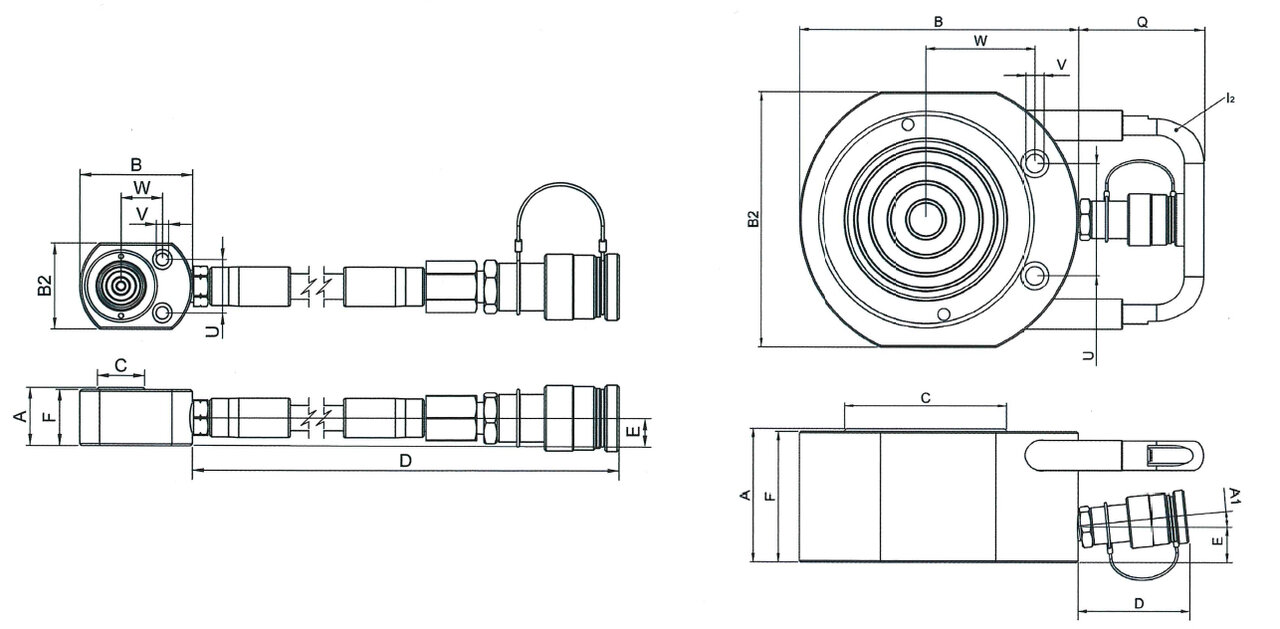

Artikelnr. Type Slag (mm) Gesloten hoogte (mm) Tonnage (t) Capaciteit (kN/t) A
mm
B
mm
B2
mm
C
mm
D
mm
E
mm
F
mm
U (mm) V (mm) W
mm
Gewicht
kg
CAD
16.40100122291 HFC 5 S 1.5 15 44 5 50.9 / 5.2 44 60 46 25 77 15 43 29 7 22 1
16.40100122290 HFC 5 S 0.5 5 31 5 50.9 / 5.2 31 60 46 25 362 15 30 29 7 55 1,2
16.40100122292 HFC 10 S 1.5 15 46 10 99.8 / 10.2 46 85 55 36 76 19 46 37 7 34 1,6
16.40100122293 HFC 20 S 1.5 15 55 20 203.6 / 20.8 55 100 80 55 77 19 54 49 9 39 2,9
16.40100122294 HFC 30 S 0.5 5 50 30 318.1 / 32.4 50 116 95 62 77 19 48 52 11 44 3,6
16.40100122295 HFC 30 S 1.5 15 60 30 318.1 / 32.4 60 116 95 62 77 19 58 52 11 44 4,2
16.40100122296 HFC 50 S 1.5 15 71 50 510.4 / 52 71 140 119 75 77 19 68 67 13 53 7
16.40100122297 HFC 75 S 1.5 15 80 75 747.9 / 76.3 80 165 144 80 76 19 77 76 13 66 11
16.40100122298 HFC 100 S 1.5 15 90 100 1030.5 / 105.1 90 190 173 110 76 19 86 76 13 74 18,1
16.40100122299 HFC 150 S 1.5 15 100 150 1447.6 / 147.6 100 215 200 125 76 24 96 117 13 82 25,7
