pewag

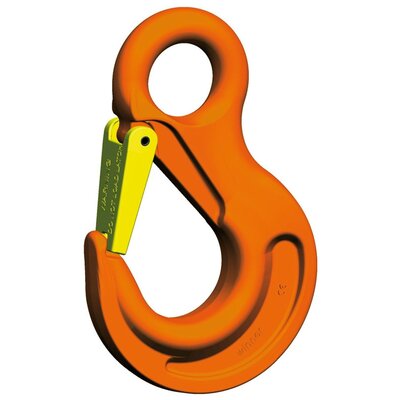

Algemeen: HSW ooghaken met klep zijn bedoeld voor het monteren van samenstellen. Alle haken met gesmede veiligheidsklep.
Voor algemene hijsdoeleinden.

  • Materiaal: Grade 10.
  • Markering: Volgens norm, CE, Pewag of PW, Winner of 10, H16, CE, partijcode en type.
  • Temperatuursbereik: 380°C.
  • Afwerking: Oranje poedercoating.
  • Norm: EN 1677-2
  • Veiligheidsfactor: 4:1
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

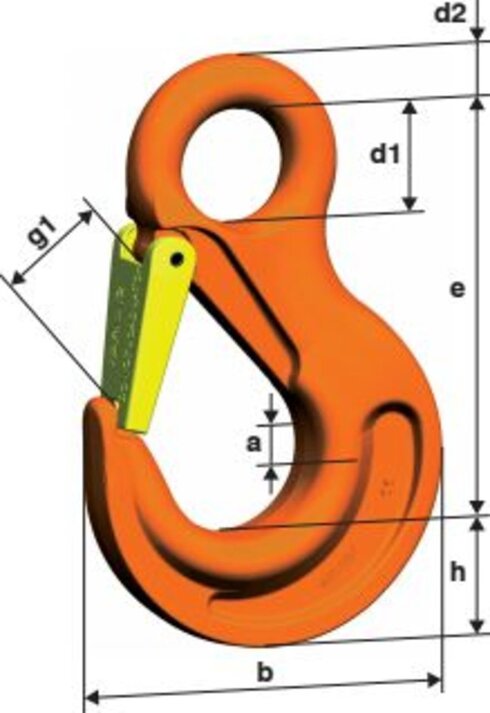

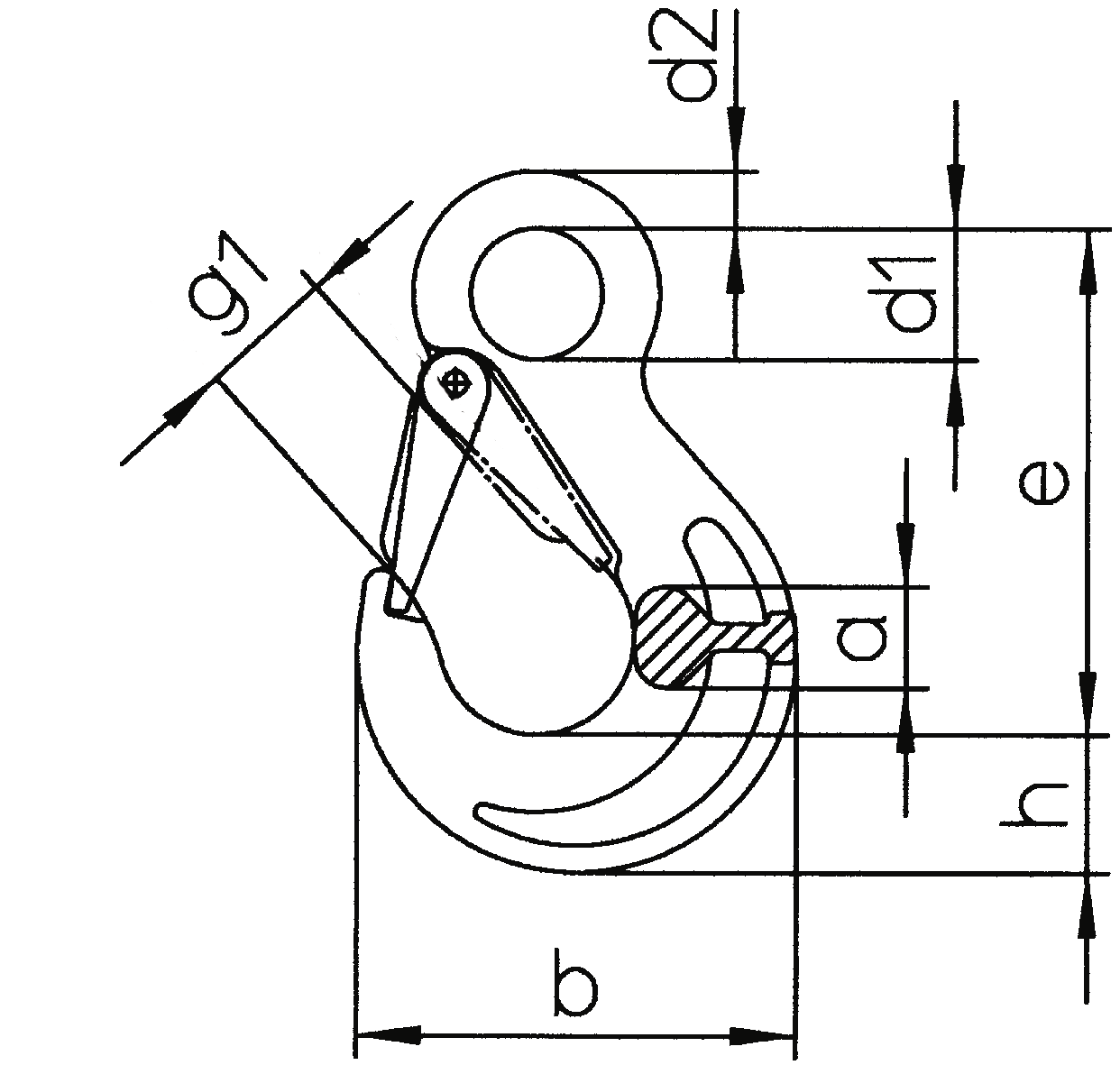

Artikelnr. Code WLL a
mm
b
mm
d1
mm
d2
mm
E
mm
g1
mm
h
mm
Gewicht CAD
11.1167237 HSW 5/6 1,4 17 68 20 10 85 19 21 0,3
11.1167239 HSW 7/8 2,5 19 88 25 11 106 26 27 0,5
11.1167241 HSW 10 4 26 109 34 16 131 31 33 1,1
11.1167243 HSW 13 6,7 33 134 43 19 164 39 44 2,2
11.1167245 HSW 16 10 40 155 50 25 183 45 50 3,5
11.1167247 HSW 19/20 16 48 178 55 27 205 53 55 5,8
11.1167187 HSW 22 19 50 196 60 29 225 62 62 8
11.1170516 HSW 26 26,5 70 235 70 37 259 73 75 13,4
11.1188728 HSW 32 40 82 291 66 45 299 87 97 27,5
