Algemeen: D-sluiting moerbout Yellow Pin G-3153.

Norm: Volgens Amerikaanse federale specificaties RR-C-271.

  • Materiaal: Beugel en bout hoogwaardig staal, sterkteklasse 6.
  • Afwerking: Thermisch verzinkt.
  • Veiligheidsfactor: 5:1
  • Grade: 6
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Dia.
mm
WLL
ton

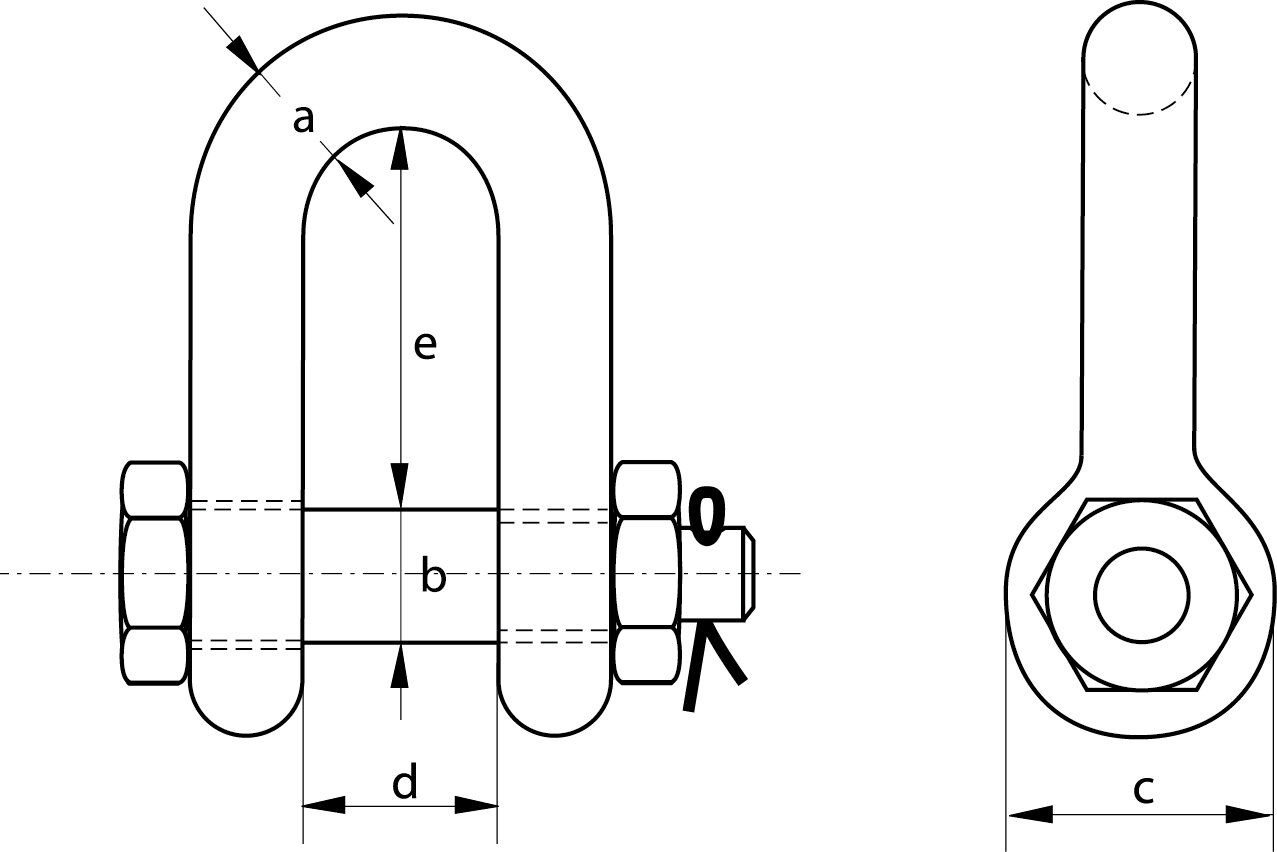

Maat Dia. boog a
mm
Dia. pin b
mm
Dia. oog c
mm
Binnenbreedte d
mm
Binnenlengte e
mm
Gewicht
og
CAD
30 2 0.33 og 13 16 30 20 41 0,33 -
38 3,25 0.62 og 16 19 38 27 51 0,62 -
46 4,75 1.02 og 19 22 46 32 60 1,02 -
53 6,5 1.49 og 22 25 53 36 71 1,49 -
61 8,5 2.26 og 25 28 61 43 81 2,26 -
68 9,5 3.2 og 28 32 68 46 90 3,2 -
76 12 4.91 og 32 35 76 51 100 4,91 -
84 13,5 5.84 og 35 38 84 57 111 5,84 -
92 17 8.4 og 38 42 92 60 122 8,4 -
106 25 11.9 og 45 50 106 73 146 11,9 -
