Norm: Volgens DIN 580

Certificering: Dit product kan zonder extra kosten met een fabriekscertificaat en/of een conformiteitsverklaring geleverd worden. Op verzoek kan een testcertificaat worden geleverd.

Materiaal: Koolstofstaal, C15
Afwerking: Verzinkt.

Veiligheidsfactor: 6:1

Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

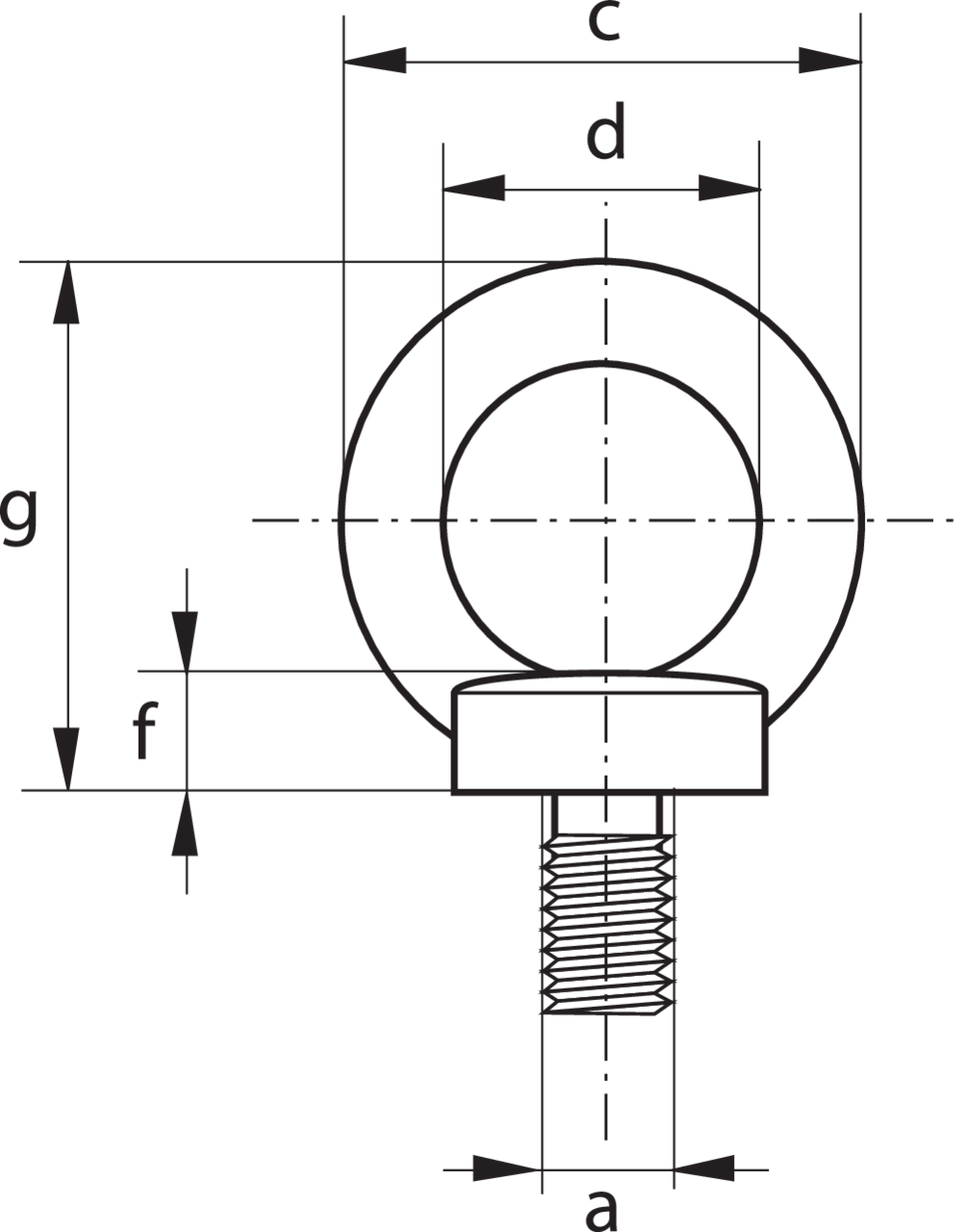

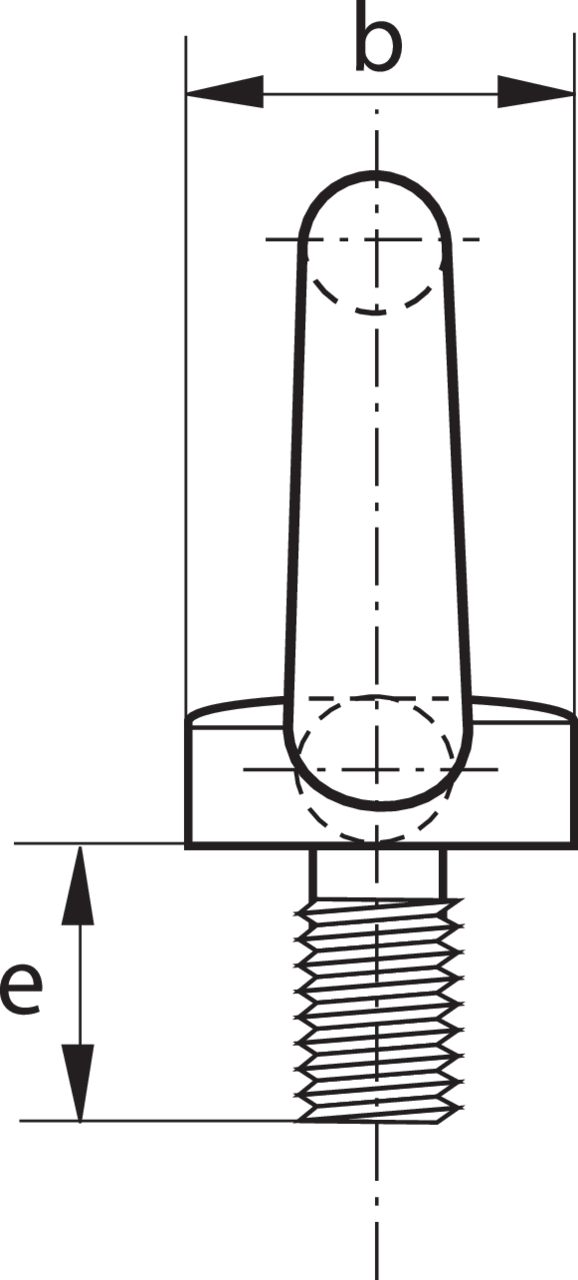

WLL ton	Dia. basis b mm	Buitendia. oog c mm	Hoogte g mm	f mm	Draad a	Binnendiameter oog d mm	Lengte e mm	Gewicht Kg/100st
0,07	20	36	36	6	M6x1.00	20	13	5,1
0,14	20	36	36	6	M8x1.25	20	13	5,5
0,23	25	45	45	8	M10x1.5	25	17	10,3
0,34	30	54	53	10	M12x1.75	30	20,5	16,9
0,49	35	63	60	12	M14x2.00	35	27	29,9
0,7	35	63	62	12	M16x2.00	35	27	30,7
0,9	40	72	71	14	M18x2.50	40	30	42,8
1,2	40	72	71	14	M20x2.5	40	30	42,4
1,5	45	81	80	14	M22x2.5	45	35	62,8
1,8	50	90	90	18	M24x3.00	50	36	90,8
2,5	50	90	90	18	M27x3.00	50	36	88,3
3,2	65	108	109	22	M30x3.50	60	45	159
4,3	65	108	110	22	M33x3.50	60	45	167
4,6	75	126	128	26	M36x4.00	70	54	235
6,1	75	126	130	26	M39x4.00	70	54	266
6,3	85	144	147	30	M42x4.50	80	63	403
8	85	144	150	35	M45x4.50	80	63	521
8,6	100	166	168	35	M48x5.00	90	68	632
11,5	110	184	187	38	M56x5.50	100	78	879
16	120	206	208	42	M64x6.00	110	90	1 240
21	150	260	260	50	M72x6.00	140	100	2 293
28	170	296	298	55	M80x6.00	160	112	3 200
40	190	330	330	60	M100x6.00	180	130	4 800
