Algemeen:
Capaciteit 500 - 10.000kg
De Yalelift LH is een verdere ontwikkeling van de Yalelift IT met een extra verlaagde verloren hoogte.

  • De loopkatten zijn identiek aan deze van de IT-serie.
  • Alle toestelen tot en met 3000kg zijn voorzien van een enkel kettingpart.
  • De loopkat kan op een makkelijk manier staploos aangepast worden aan het profiel.
  • Loopkatten tot en met 5 ton zijn beschikbaar in twee bereiken. Bereik A voor flensbreedtes tot 180mm is standaard en is geschikt voor ca. 80% van alle toepassingen. Aanpassing naar bereik B voor flenzen tot 300mm is makkelijk realiseerbaar.
  • De lookatwielen zijn geschikt voor een max. profielhelling van 14% (DIN 1025 - deel 1). De lagers zorgen voor perfecte roleigenschappen.
  • Anti-val en anti-kantel voorzieningen zijn standaard.

Opties:

  • Overlastbeveiliging.
  • Kettingzak.
  • Rubber buffers.
  • Corrosiebestendige uitvoering.
  • Vergrendeling om de kat te fixeren in een bepaalde positie (bijv. parkeerpositie op schepen). Beschikbaar voor een capaciteit tot en met 5000 kg.
  • Explosievrije uitvoering.



  • Eigenschappen: Een speciaal ontwikkeld kettinggeleidigingssysteem zorgt ervoor dat de haakblok vrijwel tot tegen de flens kan getrokken worden.
  • Waarschuwing: Yale kettingtakels en loopkatten zijn niet geschikt voor het vervoer van personen.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
WLL
ton
Hijshoogte
m
Type Maat Parten
#
Flensbreedte b Flensdikte t max. Min. Bocht radius
m
Gewicht bij standaard hijshoogte (3m) - P
kg
Gewicht bij standaard hijshoogte (3m) - G
kg
Gewicht bij standaard hijshoogte (3m) met vergrendeling - P
kg
Gewicht bij standaard hijshoogte (3m) met vergrendeling - G
kg
EAN-N° 4025092* CAD

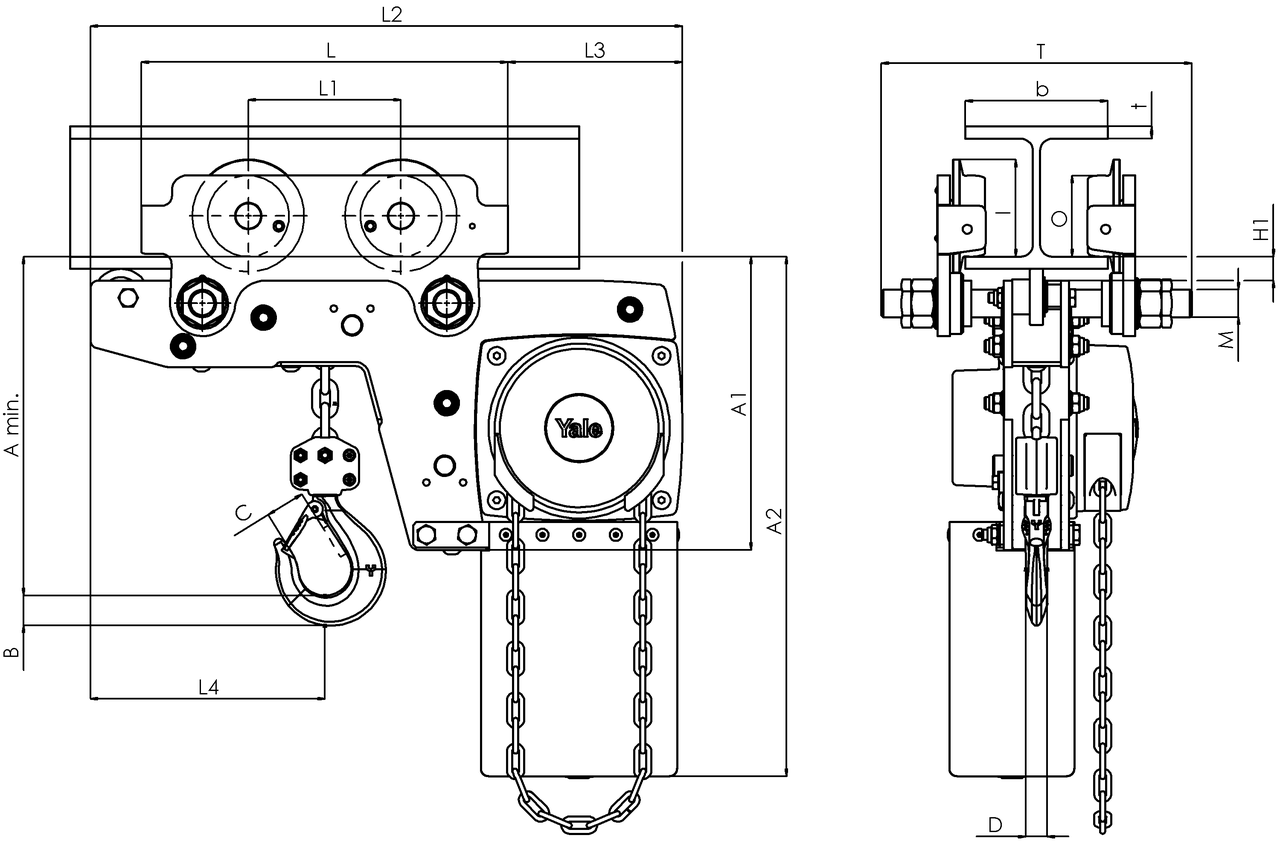

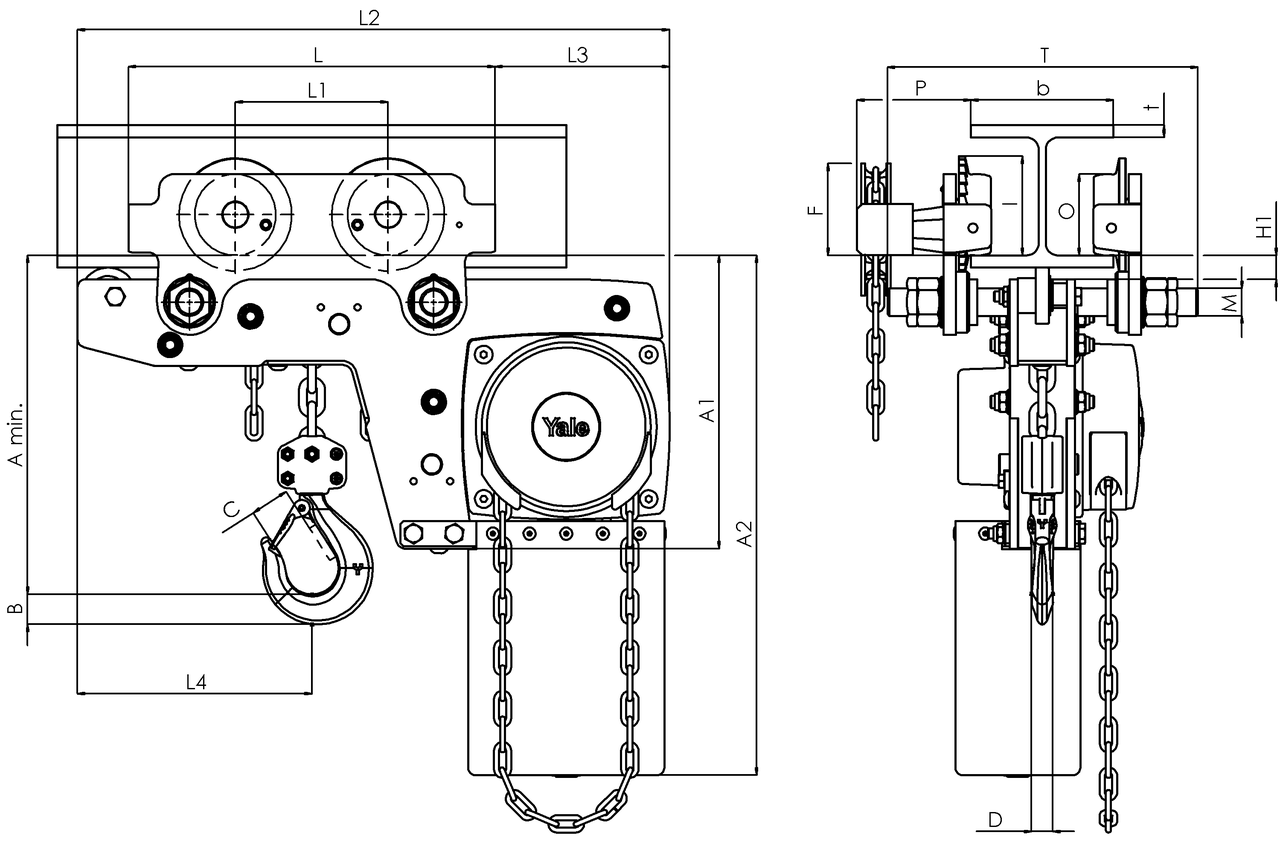

0,5 3 YLLH 500 A 1 60 - 180 19 0,9 27 31 33 38 *293082
0,5 3 YLLH 500 B 1 180 - 300 19 0,9 27 32 34 38
1 3 YLLH 1000 A 1 70 - 180 19 0,9 35 40 43 48 *293167
1 3 YLLH 1000 B 1 180 - 300 19 0,9 36 41 44 49
2 3 YLLH 2000 A 1 82 - 180 19 1,15 61 65 69 73 *319676
2 3 YLLH 2000 B 1 180 - 300 19 1,15 62 67 70 75
3 3 YLLH 3000 A 1 100 - 180 19 1,5 107 112 116 121 *319669
3 3 YLLH 3000 B 1 180 - 300 19 1,4 109 114 118 123

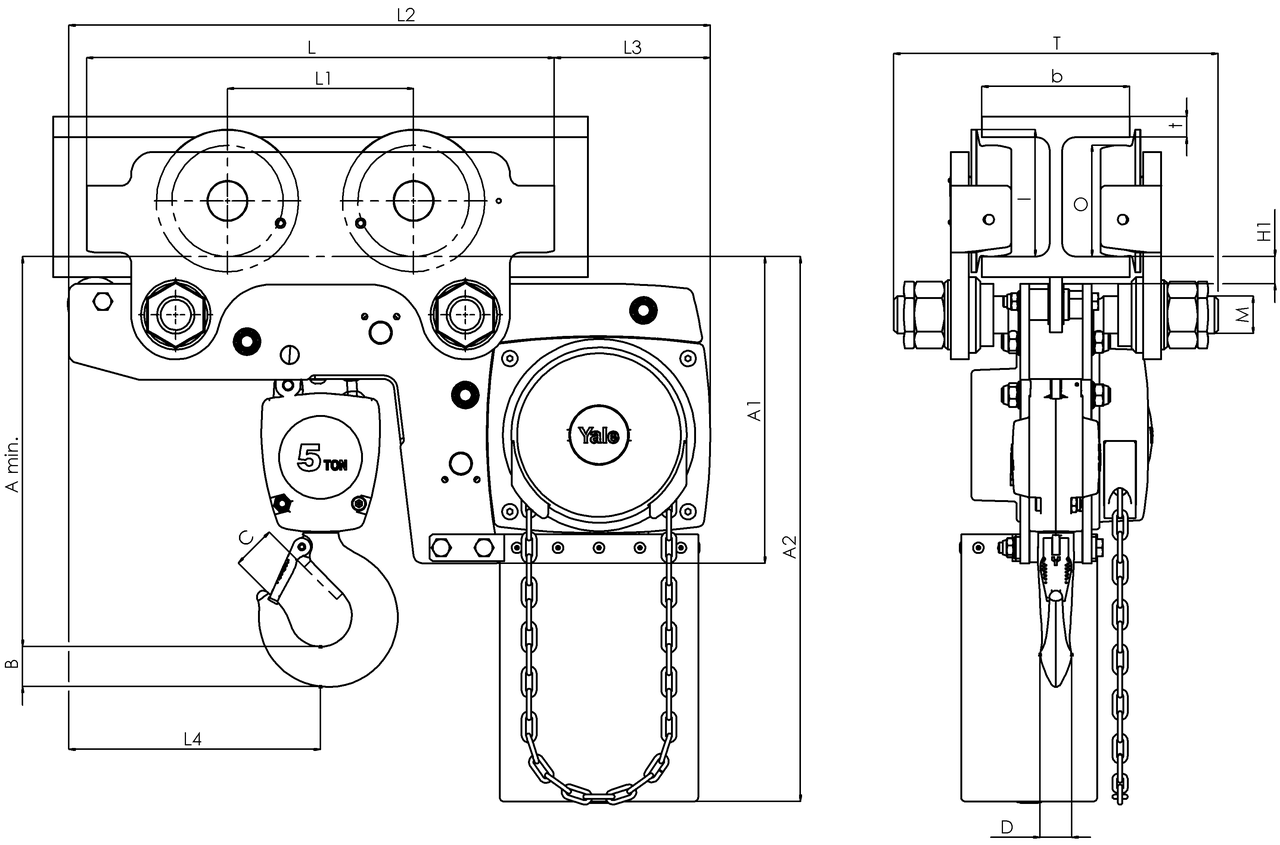

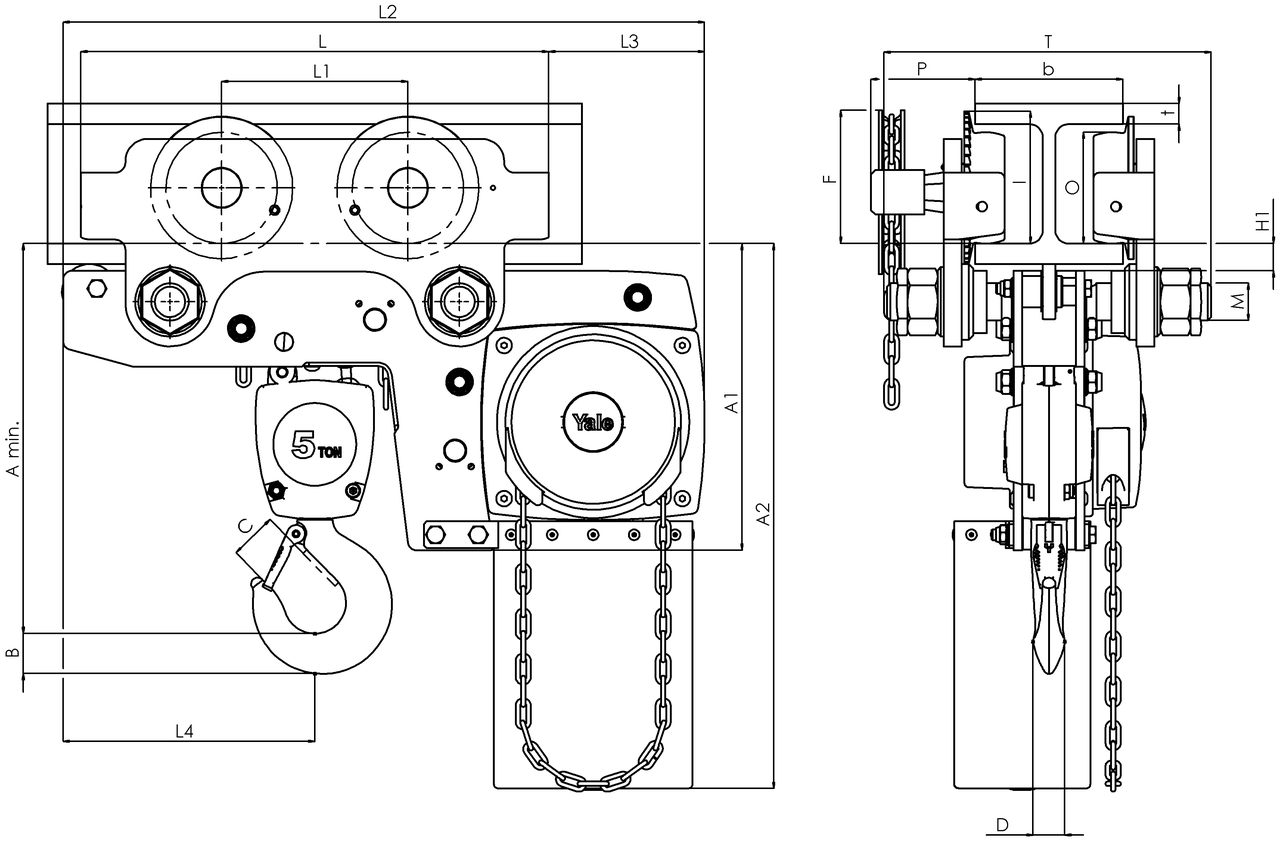

5 3 YLLH 5000 A 2 110 - 180 27 2,0 152 157 162 167 *319652
5 3 YLLH 5000 B 2 180 - 300 27 1,8 156 161 166 171

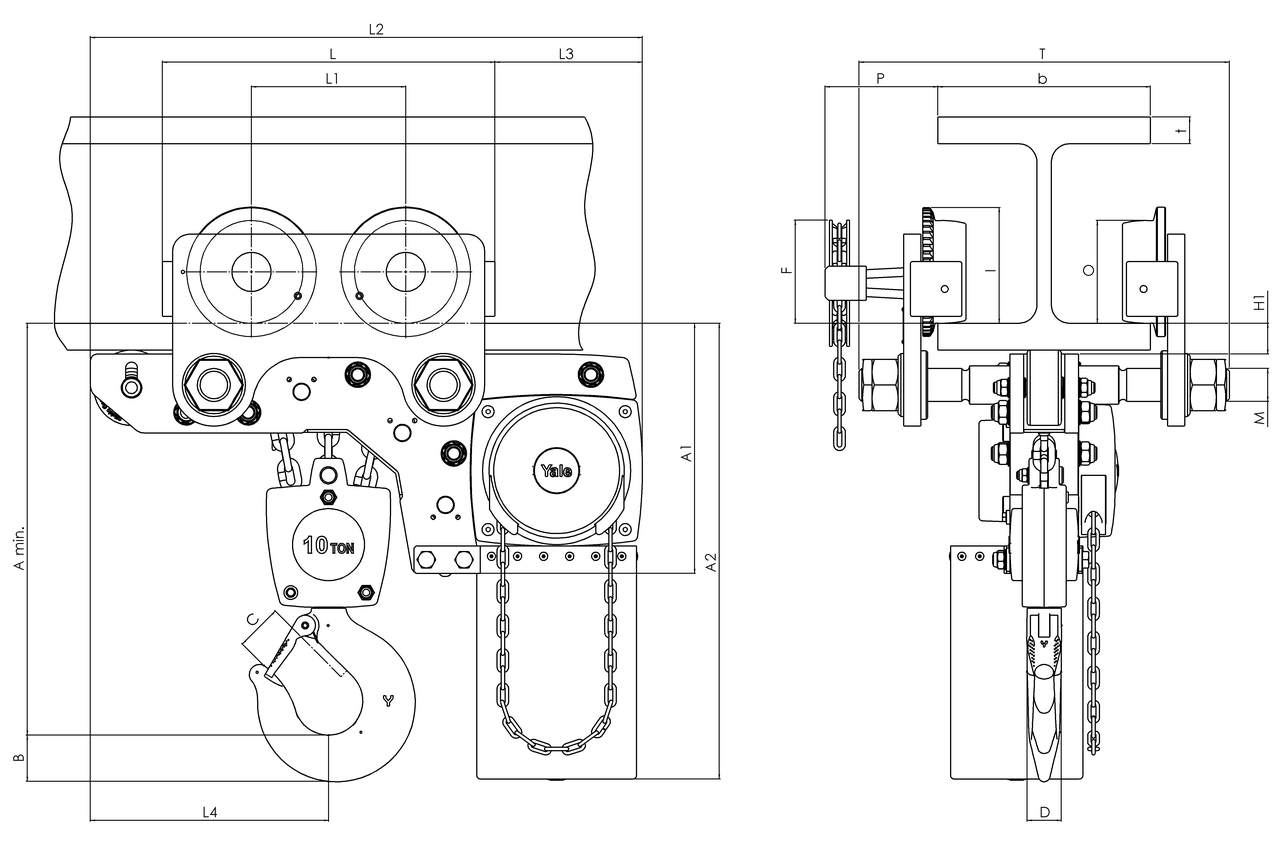

10 3 YLLH 10000 A 3 125 - 210 40 1,8 224 230 234 239
10 3 YLLH 10000 B 3 190 - 310 40 1,8 227 232 237 242
P in connectie met gewicht = duwloopkat
G in connectie met gewicht = mechanische loopkat
