Algemeen: FW gieterijhaken hebben een extra grote opening. Deze haken worden frequent gebruikt in gieterijen. Ze kunnen gebruikt worden met het Connex-systeem of in gesmede toepassingen.
Verifieer voor gebruik of haken zonder klep toegelaten zijn.
Niet geschikt voor gebruikt met Unilock systemen.

  • Materiaal: Grade 10.
  • Markering: Volgens norm, CE, Pewag of PW, Winner of 10, H16, CE, partijcode en type.
  • Temperatuursbereik: 380°C.
  • Afwerking: Oranje poedercoating.
  • Norm: EN 1677-1
  • Veiligheidsfactor: 4:1
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

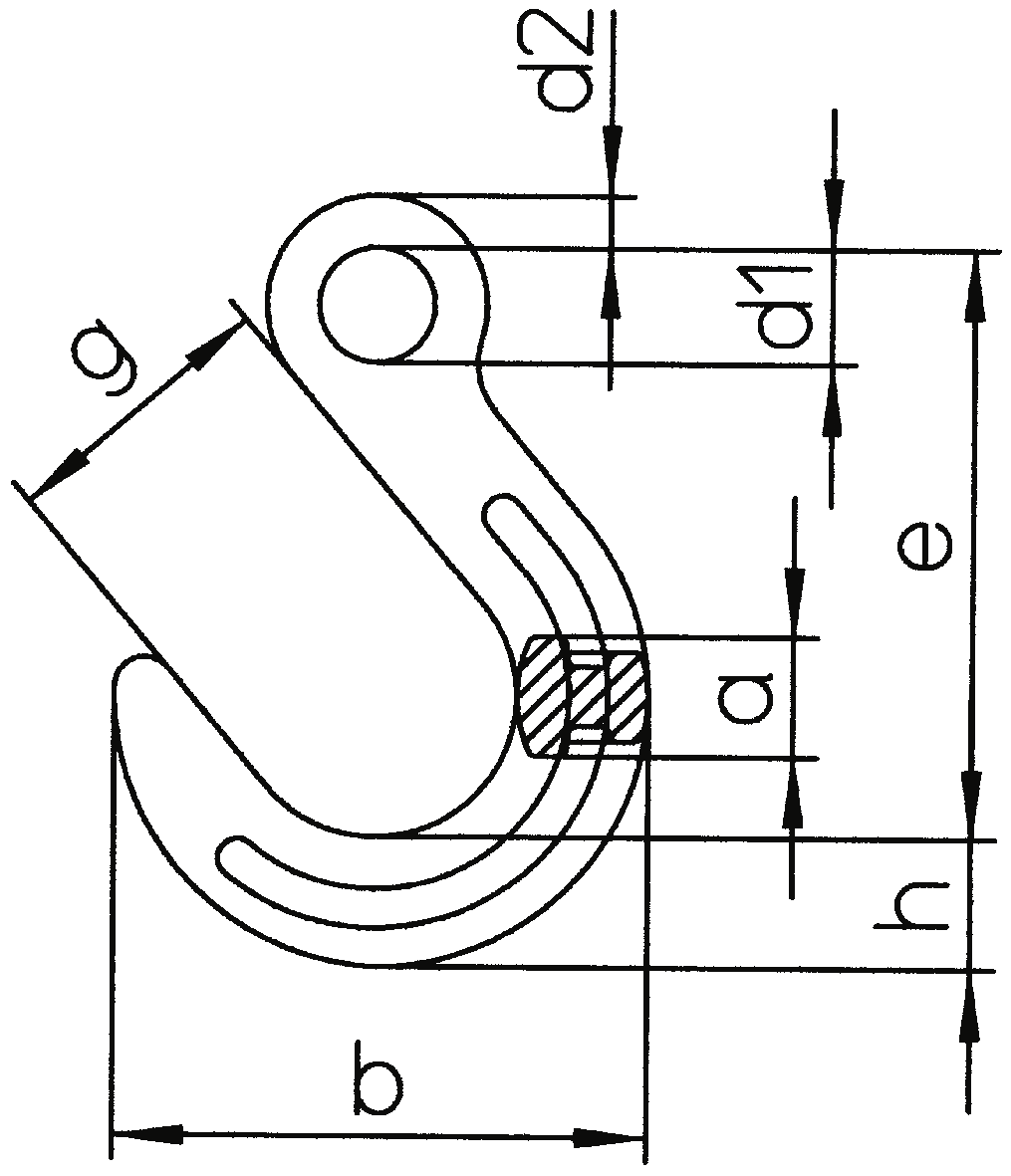

Artikelnr. EAN WLL
ton
a
mm
b
mm
d1
mm
d2
mm
E
mm
g
mm
h
mm
Gewicht
kg
CAD
11.1454866 FW 7/8 2,5 25 118 24 11 131 64 29 0,94 -
11.1454867 FW 10 4 32 143 31 14 158 76 35 1,62 -
11.1454868 FW 13 6,7 40 170 39 17 190 89 42 3,24 -
11.1454869 FW 16 10 46 200 47 22 224 102 50 5,65 -
11.1454870 FW 19/20 16 54 231 56 28 260 114 61 9,5 -
11.1003410 FW 22 19 63 264 47 31 287 140 75 13,4 -
11.1003413 FW 26 26,5 73 312 82 38 358 152 84 21,4 -
11.1003415 FW 32 40 90 359 66 44 370 170 101 34 -
* kan niet gecombineerd woren met Unilock U.
