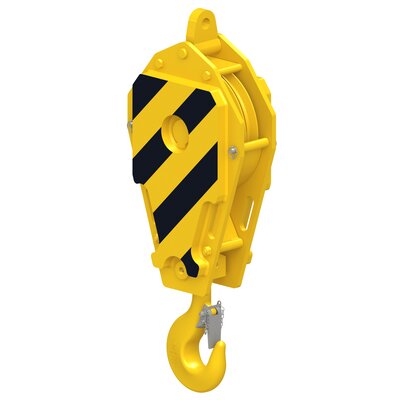

Algemeen:

  • "Snelle" inscheerblokken kunnen gebruikt worden voor een groot aantal "land"kranen zoals telescoopkranen en rupskranen. Ze zijn een excellente keuze als blokken regelmatig moeten verwisseld worden.
  • Onderhoudsvriendelijke rollagers met dubbele dichting.
  • Factor 4:1
  • Gesmede hoogwaardige DIN haken.
  • Koud gevormde ijzeren schijven met grafiet gesmeerde groef.
  • Zeer stevige zijplaten.
  • Werktemperatuur -40 to +80°C.
  • Smering op de haakophanging.
  • Vergrendeling van de haak op 4 of 8 punten.
  • Gids voor snel inscheren.
  • Veiligheidsklep met vergrendelpin.
  • C3M afwerking in geel met zwarte strepen.

Opties:

  • Dubbele haak.
  • Dubbele haak met gat voor sluiting.
  • 4-voudige haak.
  • Oog voor sluiting.



  • Opmerking: Deze blokken kunnen op maat gemaakt worden.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

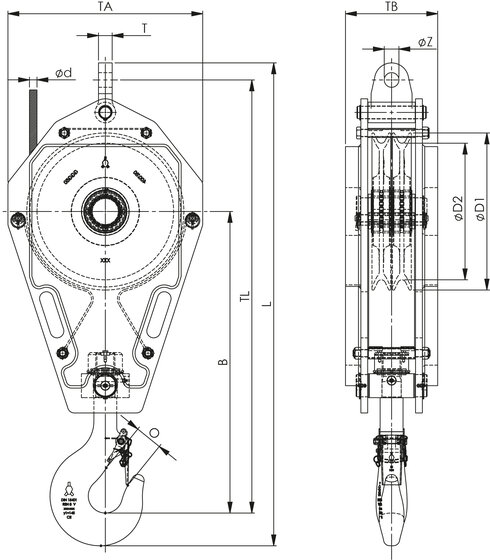

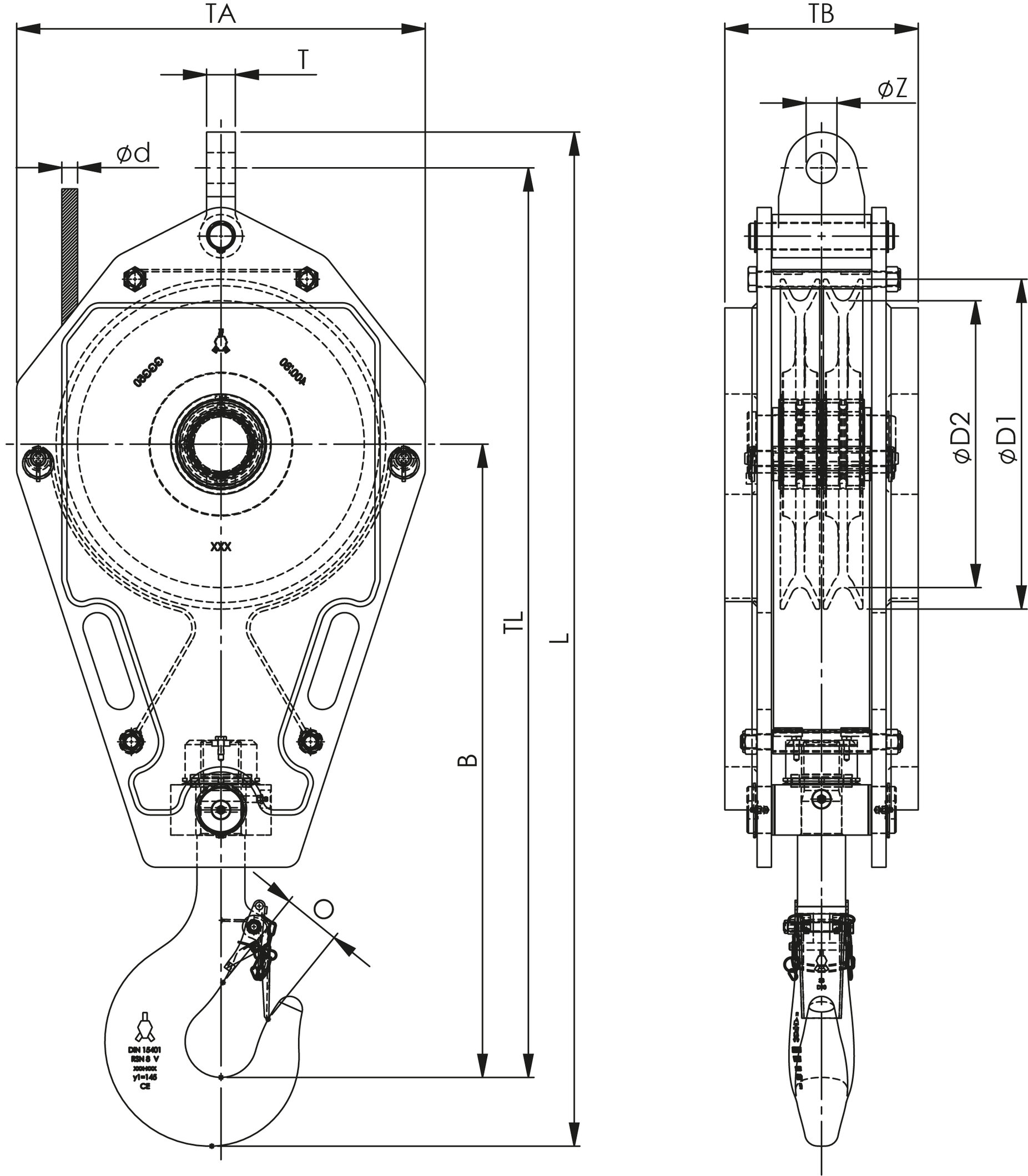

WLL
ton
Type Nr. Voor staalkabeldia. (mm) Haaktype Ø D1
mm
Ø D2
mm
B
mm
O
mm
TA
mm
TB
mm
TL
mm
L
mm
T
mm
Ø Z
mm
Gewicht
kg
CAD
16 FRB 225 .14 .2 .16 .E 14 6 260 225 608 59 345 180 883 1 103 28 32 105
16 FRB 260 .16 .2 .16 .E 16 6 300 260 693 59 400 165 978 1 168 28 32 125
16 FRB 260 .14 .2 .16 .E 14 6 300 260 693 59 400 165 978 1 168 28 32 125
20 FRB 260 .14 .2 .20 .E 14 8 300 260 748 69 400 165 1 033 1 103 28 32 130
20 FRB 260 .16 .2 .20 .E 16 8 300 260 748 69 420 165 1 033 1 213 28 32 130
20 FRB 285 .16 .2 .20 .E 16 8 365 285 778 69 420 165 1 078 1 236 28 32 160
20 FRB 320 .16 .2 .20 .E 16 8 365 320 768 69 450 180 1 101 1 231 28 32 160
25 FRB 320 .16 .2 .25 .E 16 8 365 320 763 69 450 230 1 096 1 333 28 32 205
29 FRB 355 .19 .2 .29 .E 19 8 410 355 848 69 500 225 1 193 1 393 35 37 265
29 FRB 400 .19 .2 .29 .E 19 8 460 400 873 69 570 240 1 253 1 398 35 37 365
29 FRB 400 .22 .2 .29 .E 22 8 460 400 873 69 570 240 1 253 1 572 40 43 365
32 FRB 450 .22 .2 .32 .E 22 10 515 450 1 003 76 600 250 1 416 1 655 40 43 485
40 FRB 450 .26 .2 .40 .E 26 12 515 450 1 074 84 600 333 1 497 1 689 45 52 590
40 FRB 450 .22 .2 .40 .E 22 12 515 450 1 074 84 600 333 1 487 1 665 40 43 590
40 FRB 450 .24 .2 .40 .E 24 12 515 450 1 074 84 600 333 1 487 1 689 45 52 590
50 FRB 450 .24 .2 .50 .E 22 16 515 450 1 074 97 600 363 1 497 1 675 45 52 680
50 FRB 450 .26 .2 .50 .E 26 16 515 450 1 074 97 600 363 1 497 1 848 45 52 680
63 FRB 528 .24 .2 .63 .E 24 16 595 528 1 202 97 710 383 1 656 1 848 45 52 1 000
63 FRB 528 .26 .2 .63 .E 26 16 595 528 1 202 97 710 383 1 656 1 946 45 52 1 000
63 FRB 528 .28 .2 .63 .E 28 16 595 528 1 203 97 710 383 1 681 1 971 50 59 1 000
80 FRB 528 .26 .2 .80 .E 26 20 595 528 1 272 110 710 412 1 736 1 883 45 52 1 065
80 FRB 528 .28 .2 .80 .E 28 20 595 528 1 273 110 710 412 1 751 2 117 50 59 1 065
100 FRB 670 .28 .2 .100 .E 28 20 760 670 1 332 110 870 482 1 897 2 122 50 59 2 240
100 FRB 670 .32 .2 .100 .E 32 20 760 670 1 332 110 870 482 1 897 83,54 60 66 2 240
