verope
  • Langslag rechts (RHLL)
  • Kruisslag links (LHOL)
  • Kruisslag rechts (RHOL)
  • Langslag Links (LHLL)
  • Verzinkt
  • Blank
  • Gecompacteerd strengen
  • NIET gebruiken met een wartel

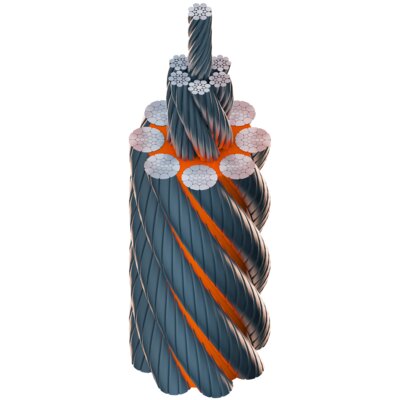

Staalkabel constructie: Veropro 8 is een 8-strengs, niet-draaivrije staalkabel met gecompacteerde buitenstrengen en een kunststof tussenlaag tussen de buitenstrengen en de staalkabelkern.

Kenmerken:

  • Zeer hoge breeksterkte.
  • Zeer stabiele kabelconstructie, bestand tegen buigingsvermoeidheid.
  • Een kunststoflaag tussen binnenste en buitenste strengen voorkomt slijtage en beschermt de kern tegen corrosie.
  • Zeer hoge weerstand tegen afvlakking en slijtage.
  • Zeer geschikt voor meerlagige spoeling.


ISO 4309 Kabel Categorie Nr: tot 42mm RCN.09, 43-48mm RCN.11, > 48mm RCN.13

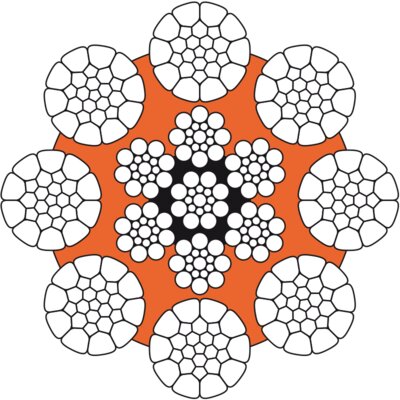

  • Staalkabelconstructie: 8-strengs kabel, niet-draaivrij met gecompacteerde buitenstrengen en een kunststof tussenlaag
  • Markering: Volgens norm
  • Norm: EN 12385-4
  • Waarschuwing: Niet te gebruiken in combinatie met een wartel.
  • Vulfactor: 0.67
  • Tolerantie: 2% - 4%
  • Bovenloop-kraan
  • Mobiele haven-kraan
  • Offshore kraan
  • Laadkraan
  • Rupskraan
  • Container-kraan
  • Heikraan
  • Torenkraan
  • Dekkraan
  • Straddle carrier
Veropro8
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. Dia. (mm) Materiaaldoorsnede (mm²) MBF
kN
1770 N/mm²
MBF
kN
1960 N/mm²
MBF
kN
2160 N/mm²
Gewicht
kg/100m
01.G18VP8080E 8 33 52,1 57,7 60,6 28,8
01.G18VP8090E 9 42 66 73 76,7 36,4
01.G18VP8100E 10 52 81,5 90,1 94,7 45
01.G18VP8110E 11 63 98,6 109,1 114,6 54,4
01.G18VP8120E 12 75 117,3 129,8 136,3 64,8
01.G18VP8127E 12,7 85 131,4 145,4 152,7 72,6
01.G18VP8130E 13 88 137,7 152,3 160 76
01.G18VP8140E 14 103 159,7 176,7 185,6 88,2
01.G18VP8150E 15 118 183,3 202,8 213 101,2
01.G18VP8160E 16 134 208,6 230,7 242,4 115,2
01.G18VP8170E 17 151 235,5 260,5 273,6 130
01.G18VP8180E 18 169 264 292 306,8 146,7
01.G18VP8190E 19 189 294,2 325,4 341,8 162,4
01.G18VP8200E 20 209 325,9 360,5 378,7 179,9
01.G18VP8210E 21 231 359,3 397,5 417,5 198,4
01.G18VP8220E 22 253 394,4 436,2 458,3 217,7
01.G18VP8224E 22,4 264 408,9 452,2 475,1 225,7
01.G18VP8230E 23 277 431 476,8 500,9 238
01.G18VP8240E 24 301 469,3 519,1 545,4 259,1
01.G18VP8250E 25 327 509,3 563,3 591,8 281,2
01.G18VP8254E 25,4 339 525,7 581,5 610,8 290,2
01.G18VP8260E 26 354 550,8 609,3 640 304,1
01.G18VP8270E 27 381 594 657 690,2 327,9
01.G18VP8280E 28 410 638,8 706,6 742,3 352,7
01.G18VP8286E 28,6 430 666,5 737,2 774,5 368
01.G18VP8290E 29 440 685,3 758 796,3 378,3
01.G18VP8300E 30 471 733,4 811,1 852,1 404,9
01.G18VP8310E 31 503 783,1 866,1 909,9 432,3
01.G18VP8320E 32 536 834,4 922,9 969,5 460,6
01.G18VP8330E 33 570 887,4 981,5 1 031 489,9
01.G18VP8340E 34 605 941,9 1 042 1 095 520
01.G18VP8350E 35 641 998,2 1 104 1 160 551,1
01.G18VP8360E 36 678 1 056 1 168 1 227 583
01.G18VP8380E 38 755 1 177 1 301 1 367 649,6
01.G18VP8400E 40 837 1 304 1 442 1 515 719,8
01.G18VP8413E 41,3 897 1 390 1 537 1 615 767,3
01.G18VP8420E 42 923 1 437 1 590 1 670 793,5
01.G18VP8440E 44 1 013 1 578 1 745 1 833 870,9
01.G18VP8450E 45 1 059 1 650 1 825 1 917 910,9
01.G18VP8460E 46 1 107 1 724 1 907 2 003 951,9
01.G18VP8475E 47,5 1 187 1 838 2 034 2 136 1 015
01.G18VP8480E 48 1 205 1 877 2 077 2 181 1 036,4
01.G18VP8500E 50 1 308 2 037 2 253 2 367 1 124,6
01.G18VP8520E 52 1 414 2 203 2 437 2 560 1 216,4
01.G18VP8540E 54 1 525 2 376 2 628 2 761 1 311,7
01.G18VP8560E 56 1 640 2 555 2 826 1 410,7
01.G18VP8580E 58 1 760 2 741 3 032 1 513,3
01.G18VP8600E 60 1 883 2 933 3 245 1 619,4
Diameter totaal aantal Buitenste strengen Aantal visuele draadbreuken bij afkeur (1) Gemiddelde (6)
relevante kabel delen: zie voetnoot (2) relevante kabel delen: zie voetnoot (3/4) Vul- Spin- Gewichts- Elasticiteit module  Verlenging
Ø draden aantal draden Klasse M1 t/m M4 of onbekende klasse(5) Alle Klasses factor bij 20%  van MBL onder 3% van MBL
kruisslag langslag kruis- en langslag
mm     6 x d 30 x d 6 x d 30 x d 6 x d 30 x d N (mm2) %
8-42 327 208 9 18 4 9 18 36 0,67 0,85 0,87 102000 0.19
43-48 367 248 10 21 5 10 20 42 0,67 0,85 0,87 102000 0.19
49-60 407 288 12 24 6 12 24 48 0,67 0,85 0,87 102000 0.19

(1) Een gebroken draad heeft 2 uiteinden. (telt als 1 draad breuk)
(2)  Uitsluitend van toepassing op delen van de kabel die alleen over stalen schijven lopen en / of op enkel laags-trommel worden gespoeld. De draadbreuken zijn willekeurig verdeeld.
(3) Wordt uitsluitend toegepast op die gedeelten van de kabel  die op de trommel wordt gespoeld met meerdere lagen
(4) De waarden zijn van toepassing op slijtage die optreedt bij de cross-overzones en interferentie tussen lagen als gevolg van versijzing (en niet op die delen van de kabel die alleen in schijven werken en niet op de trommel  spoelen).
(5) Tweemaal het aantal  gebroken draden kan worden toegepast op kabels op mechanismen waarvan bekend is dat de classificatie M5 tot M8 is.
(6) Alle waarden zijn gemiddelde waarden over verschillende diameters, slagwijzes en kabel klasses.
