Algemeen: Kortschalmige ketting vlgs DIN 766

Norm: Volgens DIN 766

  • Materiaal: Zacht staal, sterkteklasse 3
  • Afwerking: Blank, elektrolytisch of thermisch (warm) verzinkt.
  • Opmerking: Niet geschikt voor hijsdoeleinden!
    Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

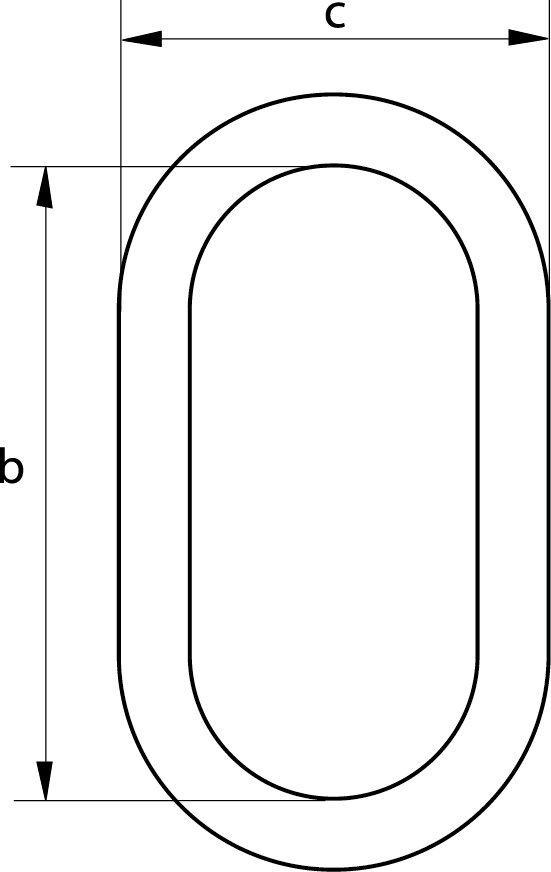

    Binnenlengte b
    mm
    Buitenbreedte c
    mm

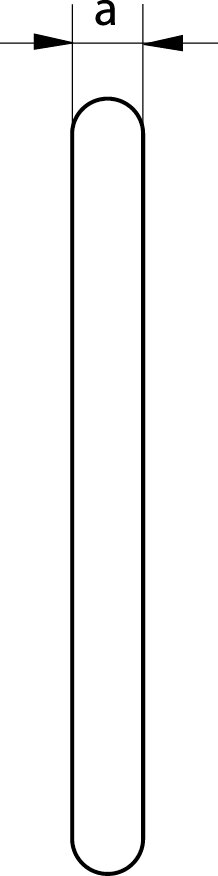

    Dia. a
    mm
    Gewicht
    kg
    CAD
    16 11 3 0,17 -
    16 14 4 0,32 -
    18,5 17 5 0,5 -
    18,5 20 6 0,75 -
    22 23 7 1 -
    24 26 8 1,35 -
    27 30 9 1,8 -
    28 34 10 2,25 -
    31 36 11 2,7 -
    36 44 13 3,8 -
    45 54 16 5,8 -
    50 60 18 7,3 -
    56 67 20 9 -
