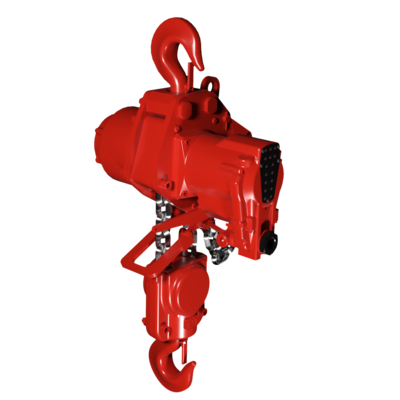

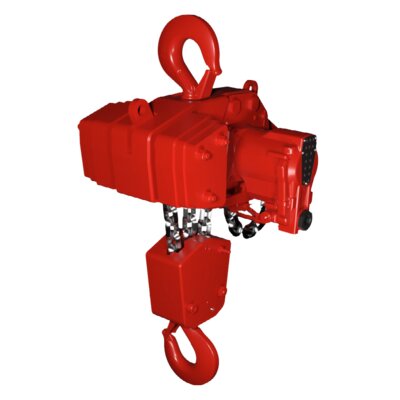

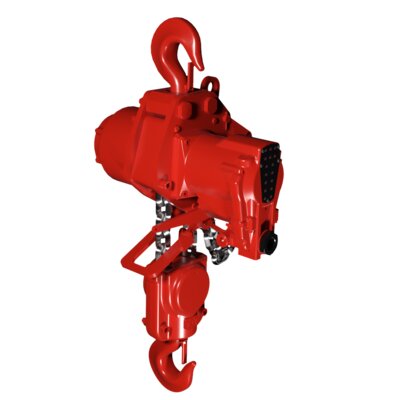

Red Rooster

Algemeen

De TMH Red Rooster serie is speciaal ontwikkeld voor industrieel gebruik en heeft een robuuste gietstalen behuizing. Standaard voorzien van lastbegrenzer.

Standaard eigenschappen:

  • Snelheid precies traploos regelbaar.
  • Optimale controle en precies positioneren van de last.
  • Zeer compact.
  • Eindafslag.
  • Koord of drukknop bediening met noodstop.
  • Lastbegrenzer ingebouwd zonder bouwhoogte verlies
  • Luchtdruk 0,4 - 0,63 MPa (4 - 6,3 bar)
  • Gedempt en daardoor lager geluidsniveau.

Optioneel o.a.:

  • Marine Specificatie / corrosiebestendig
  • Verfsystemen van C2 - Industrial naar C5 - Offshore specificatie (Rode afwerking als standaard, andere RAL-kleuren verkrijgbaar op aanvraag).
  • Diverse bedieningsmogelijkheden.
  • Radiografische afstandbediening voor electro pneumatische besturing.
  • Ketting opvangbak/zak (PVC, gegalvaniseerd of roestvrij staal).
  • Verschillende soorten ophanging beschikbaar.
  • Lucht-toevoer systemen en kleppen.
  • Perslucht-conditioneringstoestel.
  • Festoensystemen.

ATEX

  • Vlgs Machinerichtlijn 94/9/EG (EX classificatie)

Aanbevolen:
Wij raden ten zeerste aan een SMC Luchtconditioneringstoestel te gebruiken. (Worden separaat verkocht.)



      Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
      Artikelnr. WLL
      ton
      Parten
      #
      Luchtverbruik hijsen Luchtverbruik dalen Hijsnelheid max. belast
      m/min
      Daalsnelheid max. belast
      m/min
      Gewicht met 3m ketting
      kg
      Hijssnelheid zonder last
      m/min
      A
      mm
      B
      mm
      C
      mm
      D
      mm
      E
      mm
      F
      mm
      H Ø I
      mm
      16.30TMH-10C 10 2 58,3 71,7 1,6 3,2 206 3,3 850 582 287 298 280 188 60 40
      16.30TMH-10P2E 10 2 58,3 71,7 1,6 3,2 206 3,3 850 582 287 298 280 188 60 40
      16.30TMH-15P2E 15 3 58,3 71,7 1,05 2,1 316 2,2 1 000 565 265 300 200 435 84 58
      16.30TMH-15C 15 3 58,3 71,7 1,05 2,1 316 2,2 1 000 565 265 300 200 435 84 58
      16.30TMH-20P2E 20 4 58,3 71,7 0,8 1,6 466 1,6 1 150 715 250 365 350 430 110 78
      16.30TMH-20C 20 4 58,3 71,7 0,8 1,6 466 1,6 1 150 715 250 365 350 430 110 78
      16.30TMH-25C2 25 2 108 180 1,4 3 581 2,7 1 290 566 343 223 352 356 100 71
      16.30TMH-25P2E 25 2 108 180 1,4 3 581 2,7 1 290 566 343 223 352 356 100 71
      16.30TMH-30C2 30 2 108 167 1 2,7 581 2,7 1 290 566 343 223 352 356 100 71
      16.30TMH-30P2E 30 2 108 167 1 2,7 581 2,7 1 290 566 343 223 352 356 100 71
      16.30TMH-37.5/C3 37,5 3 108 180 1 2 1 300 1,8 1 440 708 352 356 557,5 557,5 125 90
      16.30TMH-37.5/P3E 37,5 3 108 180 1 2 1 300 1,8 1 440 78 352 356 557,5 557,5 125 90
      16.30TMH-45/C3 45 3 108 167 0,65 1,8 1 300 1,8 1 440 708 352 356 557,5 557,5 125 90
      16.30TMH-45/P3E 45 3 108 167 0,65 1,8 1 300 1,8 1 440 708 352 356 557,5 557,5 125 90
      16.30TMH-50P4E 50 4 108 180 0,7 1,5 1 800 1,3 1 820 805 370 435 515 515 143 100
      16.30TMH-50C4 50 4 108 180 0,7 1,5 1 800 1,3 1 820 805 370 435 515 515 143 100
      16.30TMH-60P4E 60 4 108 167 0,5 1,3 1 800 1,3 1 820 805 370 435 515 515 143 100
      16.30TMH-60C4 60 4 108 167 0,5 1,3 1 800 1,3 1 820 805 370 435 515 515 143 100
      16.30TMH-75P6E 75 6 108 180 0,45 1 2 500 0,8 1 800 707 269 438 600 600 140 115
      16.30TMH-75C6 75 6 108 180 0,45 1 2 500 0,8 1 800 707 269 438 600 600 140 115
      16.30TMH-100P8E 100 8 108 180 0,7 1,06 3 200 1,3 1 876 1 360 269 438 678 682 160 130
      16.30TMH-100C8 100 8 108 180 0,35 0,75 3 200 0,65 1 876 1 360 269 438 678 682 160 130
      *1 Takle met sluitingen ipv haken

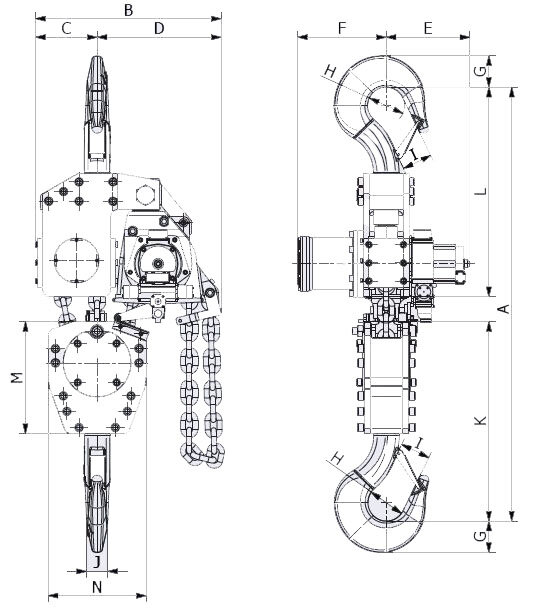

      Type
      A
      B
      C
      D
      E
      F
      G
      I
      J
      K
      L
      M
      N

      mm













      16.30TMH-10C / 16.30TMH-10P2E
      850
      467
      154
      279
      313
      247
      62
      60
      40
      55
      345
      480
      217
      202
      16.30TMH-15C / 16.30TMH-15P2E
      1100
      676
      217
      459
      312
      248
      67
      84
      58
      52
      441
      521
      275
      395
      16.30TMH-20C / 16.30TMH-20P2E
      1220
      789
      250
      539
      313
      247
      80
      110
      78
      64
      493
      553
      285
      530
      16.30TMH-25C2 / 16.30TMH-25P2E
      1400
      478
      165
      313
      346
      365
      103
      125
      80
      82
      655
      720
      375
      320
      16.30TMH-37.5/C3 / 16.30TMH-37.5/P3E
      1765
      767
      255
      523
      346
      366
      118
      125
      90
      95
      808
      855
      463
      405
      16.30TMH-50C4 / 16.30TMH-50P4E
      2083
      1276
      603
      673
      346
      366
      132
      140
      100
      106
      926
      1018
      550
      800
      16.30TMH-60C4 / 16.30TMH-60P4E
      2160
      1276
      603
      673
      346
      366
      65
      180
      105
      65
      990
      1000
      550
      800
      16.30TMH-75C6 / 16.30TMH-75P6E
      measurement on request
