Algemeen:
De stroomafnemers worden geleverd voor naar keuze 4, 5 of 7 geleiders en zijn geschikt voor stroomsterktes tot 35A, 70A en 100A nominaal (ID 60%). Toepasbaar van -20°C tot +80°C (attentie: de max. temp. van de Click-Ductorbehuizing is +50°C). Rijsnelheid tot 80 m/min. Deze stroomafnemertypen “CL” zijn standaard voorzien van ca. 1 m aansluitkabel met genummerde aders. De stroomafnemertypen “C” worden zonder aansluitkabel geleverd. Alle stroomafnemers in deze serie zijn gemakkelijk aan te passen. U kunt bijvoorbeeld eenvoudig wagens aan elkaar koppelen voor verhoging van de maximale stroomsterkte. De aansluiting met het te voeden apparaat geschiedt via een - apart te bestellen - overgangskast, die meestal dicht bij de stroomafnemer op de meeneemconstructie geplaatst kan worden.

Type C(L)7/G:
C(L)7/G-stroomafnemers zijn voorzien van slijtvaste glijschoenen, welke perfect over het loopvlak van de railkoker glijden en voor hoge stabiliteit van de stroomafnemer zorgen tijdens het voortbewegen.

Type C(L)7/GS:
C(L)7/GS stroomafnemers zijn geschikt voor hoge rijsnelheden (tot 200 m/min.). Deze hebben speciale lange glijschoenen met wielstel. Bovendien zijn deze wagens extra voorzien van een tussenwiel voor optimale stabiliteit. Typeaanduiding ‘../GS’.

Het is niet mogelijk om dit product online aan te vragen. Contacteer ons aub.

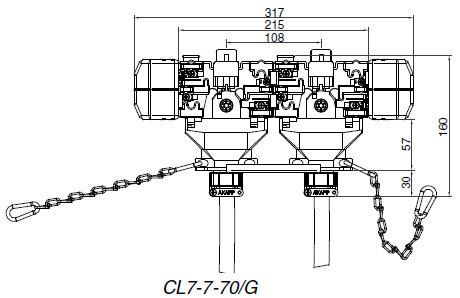

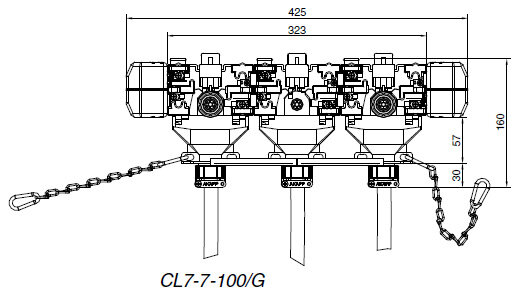

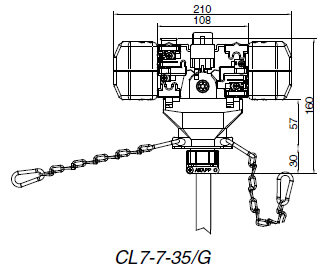

Keuzetabel standaard stroomafnemers + overgangskasten
A max.
35
35
70
70
100
100
number of poles
type no. collect.trolley
type no. trans. box
type no. collect.trolley
type no. trans. box
type no. collect.trolley
type no. trans. box
4
CL7-4-35/G
TTB35-4
CL7-4-70/G
TTB70-4
CL7-4-100/G
TTB100-4
5
CL7-5-35/G
TTB35-7
CL7-5-70/G
TTB70-7
CL7-5-100G
TTB100-7
7
CL7-7-35/G
TTB35-7
CL7-5-70/G
TTB70-7
CL7-5-100G
TTB100-7
Bij toepassing van 2 afzonderlijke stroomafnemers per te voeden apparaat worden de navolgende overgangskasten toegepast:.

aantal
stroomafnemers

type stroomafnemer
type overgangskast
2
CL7-4-35/G
TTB70-4

2

CL7-5-35/G or CL7-7-35/G
TTB70-7
2
CL7-4-70/G or CL7-5-70/G
OG200-5
2
CL7-7-70/G
OG200-7
2
CL7-4-100/G
OG300-4

2

CL7-5-100/G or CL7-7-100/G
OG300-7
