Algemeen:
Elektrische lier voor lasten van 250 t/m 1500 kg met laagspannings besturing 1 snelheid.

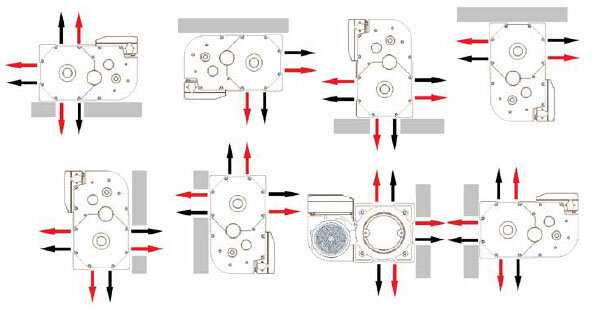

Multifunctionele elektrische lier met diverse kabel bevestigings en afloop mogelijkheden. Robuust en compact, profiteert van een hoge operationele factor voor allerlei toepassingen, zoals bijvoorbeeld: Industriële toepassingen, Bouw- en openbare werken, theater toepassingen, integratie in vele soorten apparaten, kranen, materiaal liften enz..

Technische gegevens:

  • Gelaste stalen trommel.
  • Aluminium behuizing.
  • Laagspannings- besturing.
  • A-synchrone, een-fase motor (230 V - 50 Hz P = 0,75 of 1,1 kW afhankelijk van type)
  • 3-fase motor (230/400 V - 50 Hz P = 0,75 of 1,1 kW afhankelijk van type).
  • Gesealde tandwielkast. tandwiel in olie-bad.
  • 24 V of 190 V DC elektromagnetische rem (afhankelijk van het model).
  • Elektrische apparatuur onder gesealde kappen.
  • Zeer lage spanning, 24 V afstandsbediening met socket - IP 65 bescherming.


Optioneel:

  • Eindschakelaars.
  • Verlengde Trommel. Kabel capaciteit zal toenemen met 1,5 x standaard capaciteit.
  • Lastbegrenser
  • Radiografische besturing
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

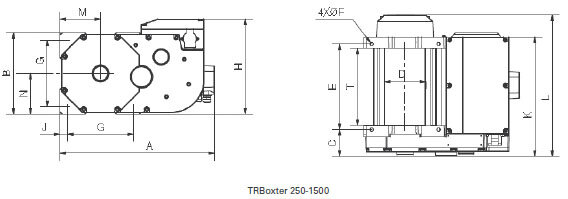

Type Trommel A (mm) B (mm) C (mm) Ø D (mm) E (mm) Ø F G (mm) H (mm) J (mm) K (mm) L (mm) M (mm) N (mm) T (mm) CAD
TRBOXTER 250 to 500 kg standard 462 243 79 121 255 10,5 197 284,5 23 356 419,5 121,5 121,5 230
TRBOXTER 250 to 500 kg long 462 243 79 121 370 10,5 197 284,5 23 471 534,5 121,5 121,5 345
TRBOXTER 600 to 1500 kg standard 554 304 105,5 159 318 12,5 246 332,5 29 493,5 515,5 152 152 290
TRBOXTER 600 to 1500 kg long 554 304 105,5 159 461 12,5 246 332,5 29 493,5 656 152 152 435

Download CAD

Description

Get CAD
Download
Type
capaciteit
capacity top layer kg
Aantal lagen
Kabel capaciteit
wire rope capacity top layer m* **
kabel Ø
Snelheid
adjustable speed top layer m/mn
FEM
Motor
Spanning
Gewicht excl. kabel

1e laag
laatste laag

1e laag
laatste laag

1e laag
laatste laag





kg


m (1)

mm
m/min


kW

kg
TRBOXTER251-BT9



290



250



3



16



56



5
8.1
9.4



1Am
0.75



1 Ph-230 V



50
TRBOXTER251-BT14






13.3
15.4

0.75


TRBOXTER251-BT21






19.8
23

1.1


TRBOXTER253-BT9




290




250




3




16




56




5
8.1
9.4
1Am
0.75




3 Ph-230/400V




50
TRBOXTER253-BT14






13.3
15.4

0.75


TRBOXTER253-BT21

250
3
16
56
5
19.8
23

1.1

50
TRBOXTER253-BT43






40.3
46.6

2.2


TRBOXTER351-BT9


400


350


3


16


56


5
8.1
9.4


1Bm
0.75


1 Ph-230V


50
TRBOXTER351-BT14
400
350
3
16
56
5
13.3
15.4
1Bm
1.1
1 Ph-230V
50
TRBOXTER353-BT9



400



350



3



16



56



5
8.1
9.4



1Bm
0.75



3 Ph-230/400V



50
TRBOXTER353-BT14






13.3
15.4

1.1


TRBOXTER353-BT26






25.7
29.8

2.2


TRBOXTER501-BT11
600
500
3
12
42
7
10
12.2
1Bm
1.1
1 Ph-230V
50
TRBOXTER503-BT4



600



500



3



12



42



7
4
4.9



1Bm
0.75



3 Ph-230/400V



50
TRBOXTER503-BT11






10
12.2

1.1


TRBOXTER503-BT21






20
24.2

2.2


TRBOXTER601-BT5


750


600


4


19


93


7
4.8
6

on request
0.75


1 Ph-230V


on request
TRBOXTER601-BT10






8.8
11

1.5


TRBOXTER603-BT5







750







600







4







19







93







7
4.8
6






on request
0.75







3 Ph-230/400V








on request

TRBOXTER603-BT10






8.8
11

1.5


TRBOXTER603-BT15






14.9
18.6

2.2


TRBOXTER603-BT20






17.9
22.5

3


TRBOXTER603-BT30






25.5
31.9

4


TRBOXTER603-BT40






36.1
45.3

5.5


TRBOXTER801-BT5
950
800
3
16.5
59
8
4.3
5.2
on request
1.1
1 Ph-230V
on request
TRBOXTER803-BT5






950






800






3






16.5






59






8
4.3
5.2






on request
1.1







3 Ph-230/400V







on request
TRBOXTER803-BT10






8.7
10.3

2.2


TRBOXTER803-BT13






12
14.3

3


TRBOXTER803-BT17






15
17.8

4


TRBOXTER803-BT25






22.3
26.6

5.5


TRBOXTER991-BT5
1200
990
3
14.5
53
9
4.4
5.3

1.1
1 Ph-230 V
on request
TRBOXTER993-BT5






1200






990






3






14.5






53






9
4.4
5.3






on request
1.1






3 Ph-230/400V






on request
TRBOXTER993-BT10






8.7
10.6

2.2


TRBOXTER993-BT13






12.1
14.7

3


TRBOXTER993-BT17






16.1
18.3

4


TRBOXTER993-BT25






22.5
27.3

5.5


TRBOXTER1501-BT4
1700
1500
2
11.5
27
11.5
4.4
5
on request
1.5
1 Ph-230V

TRBOXTER1503-BT4



1700



1500



2



11.5



27



11.5
0.4-4
0.5



on request
1.5



3 Ph-230/400V



on request
TRBOXTER1503-BT9






0.9-9
1-10

3


TRBOXTER1503-BT17






0.7-16
0.8-18

5.5
