Gegevens: Toename van capaciteit van G6 plus met ongeveer 25% t.o.v. dezelfde nominale dia. in G5.
Verlengig bij breuk: min. 20%
Ketting: Glanzend gepolijst.
Onderdelen: Gebeitst en gestraald
Gegevens: Toename van capaciteit van G6 plus met ongeveer 25% t.o.v. dezelfde nominale dia. in G5.
Verlengig bij breuk: min. 20%
Ketting: Glanzend gepolijst.
Onderdelen: Gebeitst en gestraald
test
|
Veiligheids-factor |

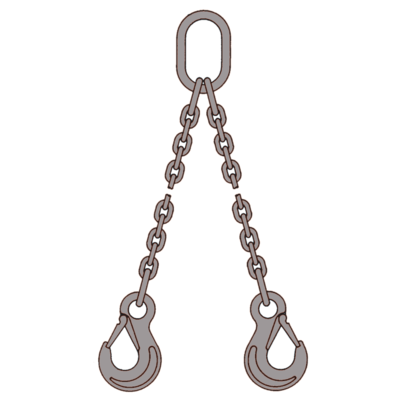

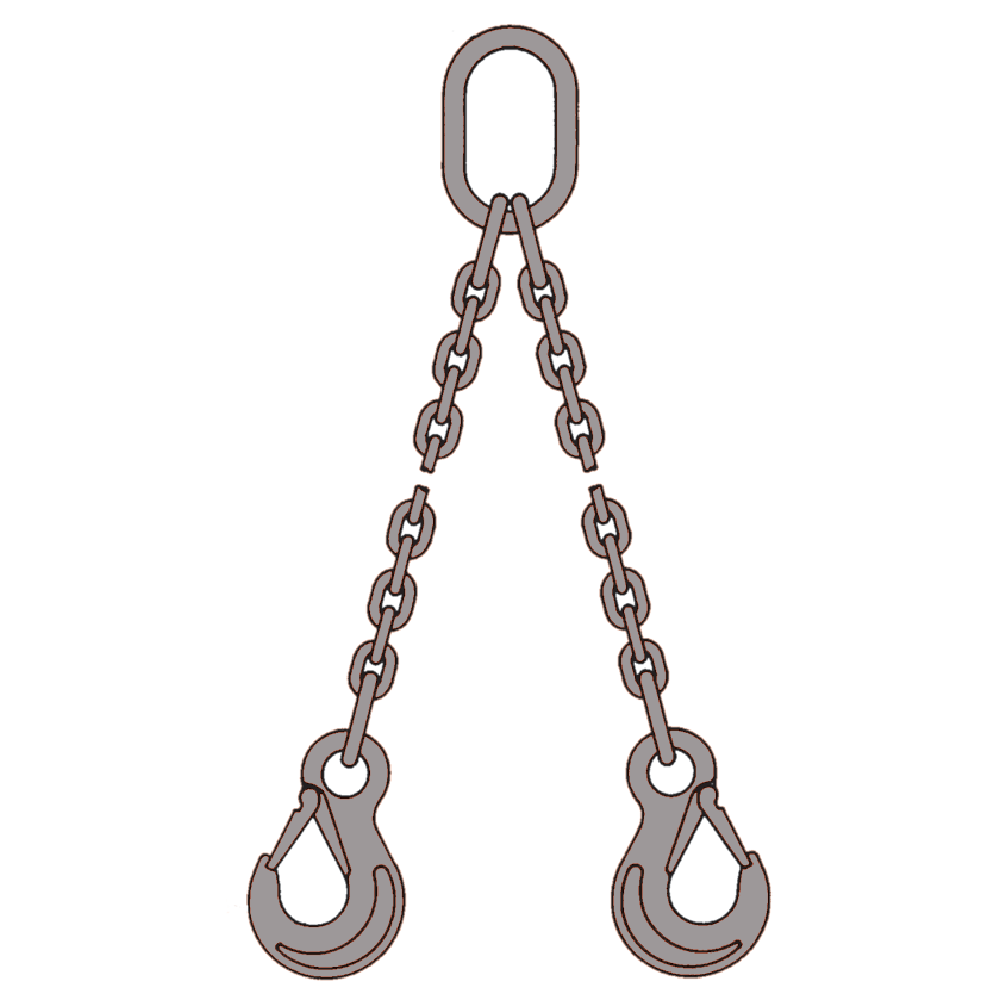

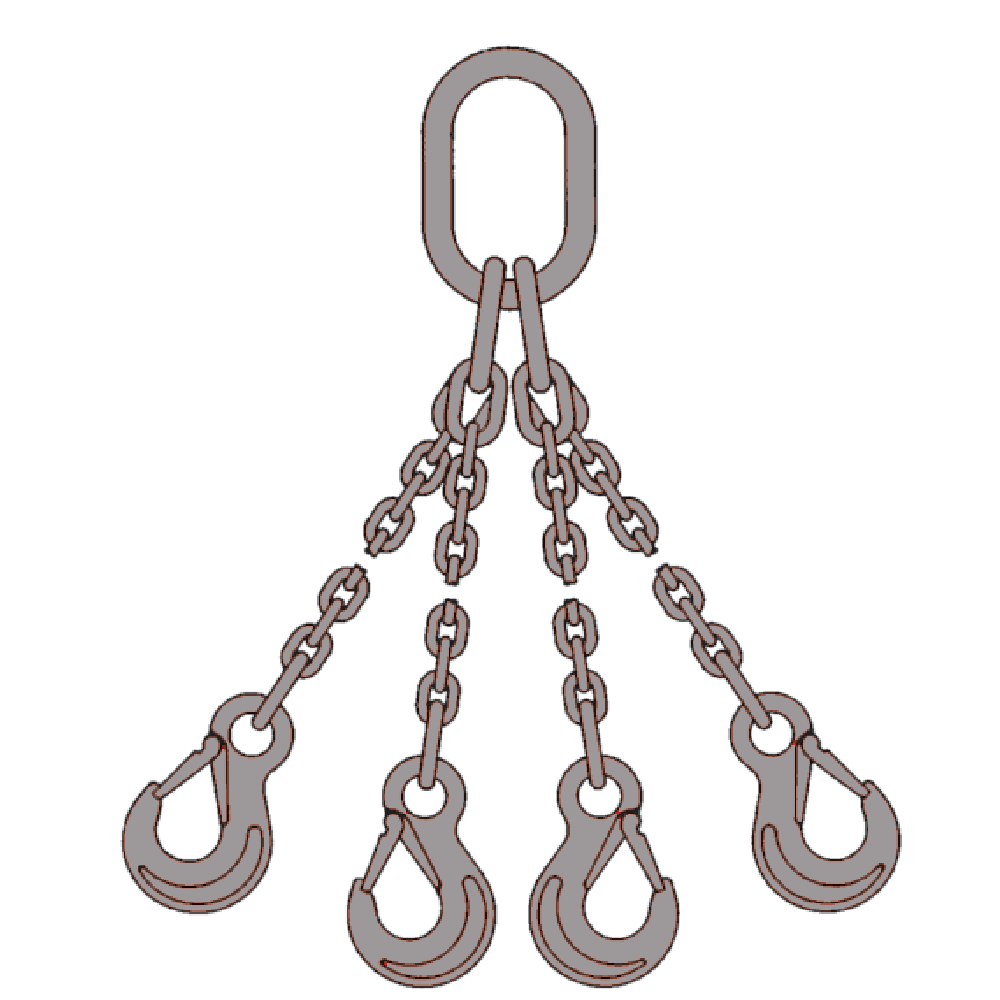

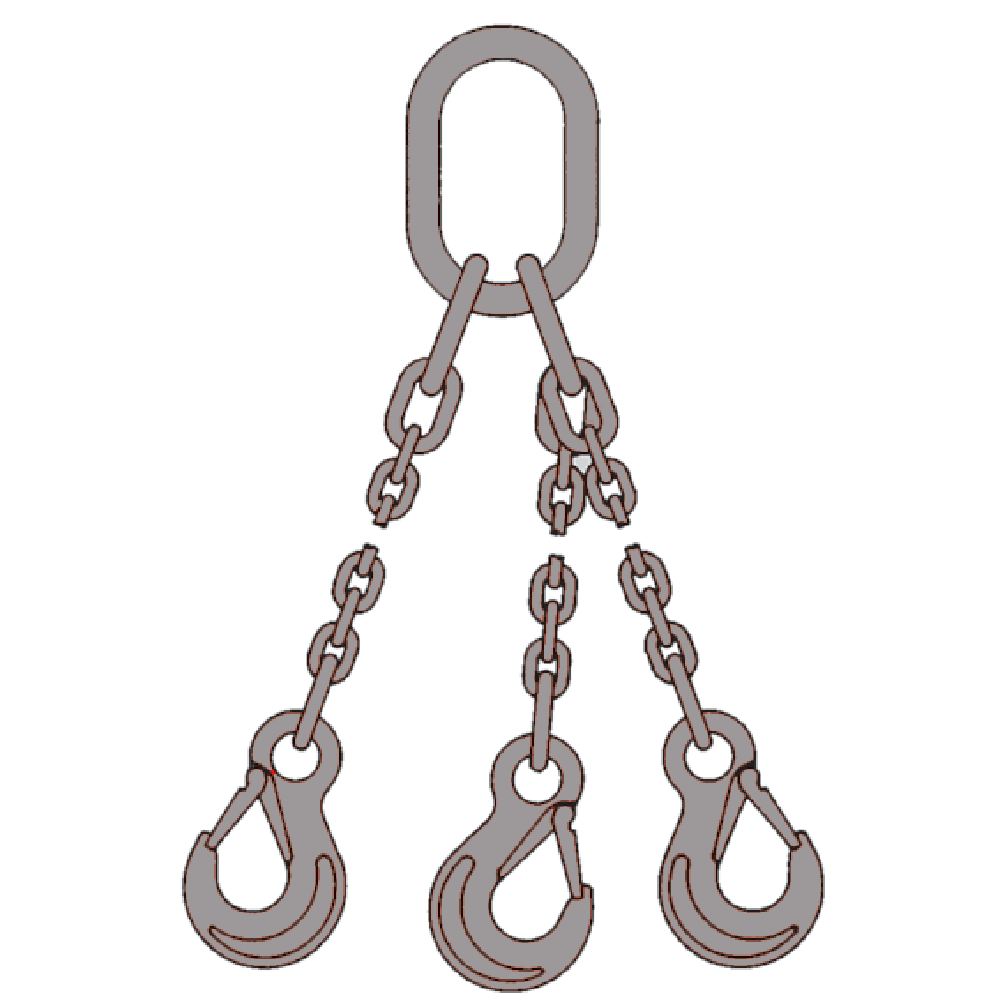

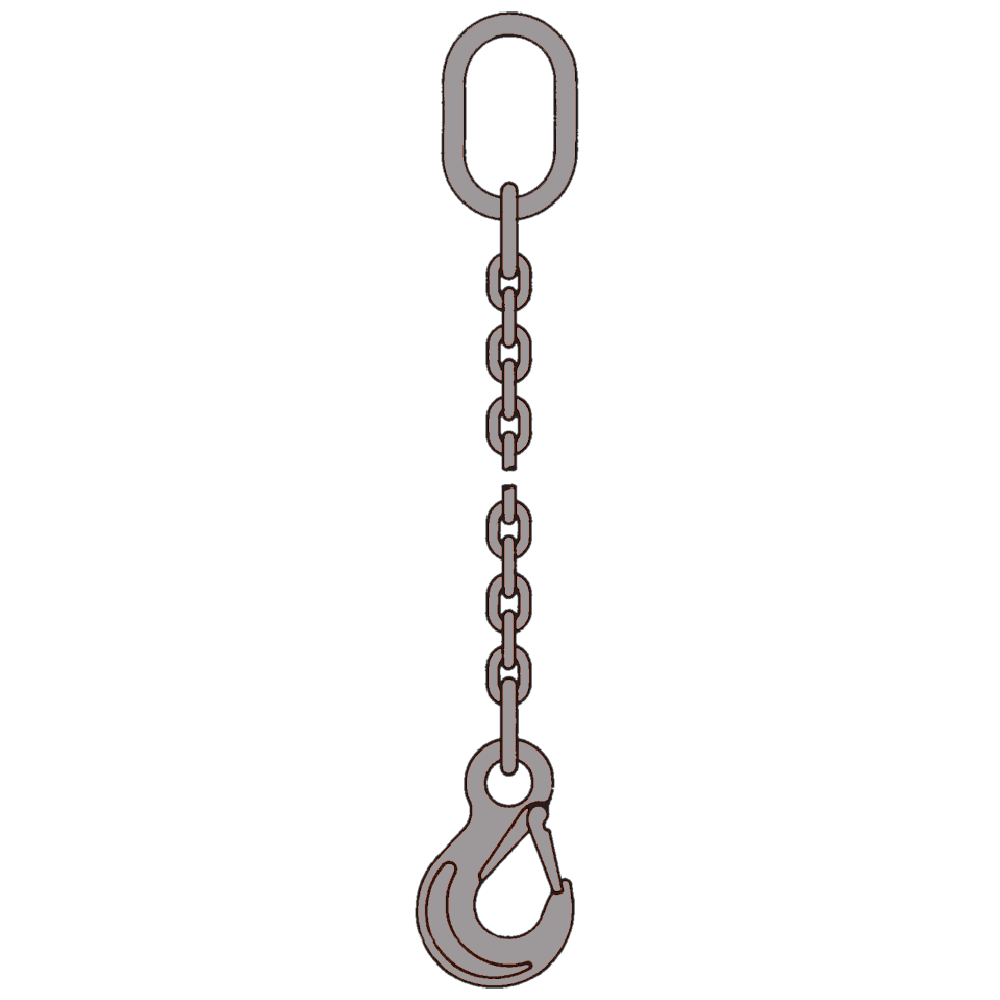

Leng | 2-sprong | 3- & 4-sprong | Eindloos gestropt | Endloze leng | Eindloze 2-sprong | In broek | ||||||||
| 4 |  |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|||||
| Neigingshoek | - | - | 0°- 45° | 45°-60° | 0°- 45° | 45°-60° | 0°-45° | 45°-60° | - | 0°- 45° | 45°-60° | 0°-45° | 45°-60° | - | |
| Werklastfactor | 1 | 0,8 | 1,4 | 1 | 1,12 | 0,8 | 2,1 | 1,5 | 1,6 | 1,4 | 1 | 2,1 | 1,5 | 2 | |
| Type | d | WLL (kg) | |||||||||||||
| WOX 4-6 | 4 | 400 | 320 | 560 | 400 | 450 | 320 | 840 | 600 | 640 | 560 | 400 | 840 | 600 | 800 |
| WOX 4 | 4 | 320 | 256 | 450 | 320 | 355 | 256 | 670 | 475 | 512 | 450 | 320 | 670 | 475 | 640 |
| WOX 5-6 | 5 | 630 | 500 | 850 | 630 | 700 | 500 | 1.300 | 940 | 1.000 | 850 | 630 | 1.300 | 940 | 1.260 |
| WOX 5 | 5 | 500 | 400 | 700 | 500 | 560 | 400 | 1.050 | 750 | 800 | 700 | 500 | 1.050 | 750 | 1.000 |
| WOX 6-6 | 6 | 900 | 720 | 1.250 | 900 | 1.000 | 720 | 1.850 | 1.350 | 1.400 | 1.250 | 900 | 1.850 | 1.350 | 1.800 |
| WOX 6 | 6 | 750 | 600 | 1.000 | 750 | 800 | 600 | 1.600 | 1.120 | 1.200 | 1.000 | 750 | 1.600 | 1.120 | 1.500 |
| WOX 7-6 | 7 | 1.250 | 1.000 | 1.750 | 1.250 | 1.400 | 1.000 | 2.600 | 1.850 | 2.000 | 1.750 | 1.250 | 2.600 | 1.850 | 2.500 |
| WOX 7 | 7 | 1.000 | 800 | 1.400 | 1.000 | 1.120 | 800 | 2.100 | 1.500 | 1.600 | 1.400 | 1.000 | 2.100 | 1.500 | 2.500 |
| WOX 8-6 | 8 | 1.600 | 1.280 | 2.200 | 1.600 | 1.800 | 1.280 | 3.350 | 2.400 | 2.500 | 2.220 | 1.600 | 3.350 | 2.400 | 3.200 |
| WOX 8 | 8 | 1.250 | 1.000 | 1.700 | 1.250 | 1.400 | 1.000 | 2.650 | 1.800 | 2.000 | 1.700 | 1.250 | 2.650 | 1.800 | 2.500 |
| WOX 10-6 | 10 | 2.500 | 2.000 | 3.500 | 2.500 | 2.800 | 2.000 | 5.250 | 3.750 | 4.000 | 3.500 | 2.500 | 5.250 | 3.750 | 5.000 |
| WOX 10 | 10 | 2.000 | 1.600 | 2.800 | 2.000 | 2.240 | 1.600 | 4.250 | 3.000 | 3.200 | 2.800 | 2.000 | 4.250 | 3.000 | 4.000 |
| WOX 13-6 | 13 | 4.250 | 3.400 | 5.950 | 4.250 | 4.750 | 3.400 | 8.900 | 6.350 | 6.800 | 5.950 | 4.250 | 8.900 | 6.350 | 8.500 |
| WOX 13 | 13 | 3.200 | 2.560 | 4.500 | 3.200 | 3.550 | 2.560 | 6.700 | 4.750 | 5.120 | 4.500 | 3.200 | 6.700 | 4.750 | 6.400 |
| WOX 16-6 | 16 | 6.300 | 5.040 | 8.800 | 6.300 | 7.050 | 5.040 | 13.200 | 9.400 | 10.000 | 8.800 | 6.300 | 13.200 | 9.400 | 12.600 |
| WOX 16 | 16 | 5.000 | 4.000 | 7.100 | 5.000 | 5.600 | 4.000 | 10.000 | 7.500 | 8.000 | 7.100 | 5.000 | 10.000 | 7.500 | 10.000 |
| WOX 20-5 | 20 | 8.000 | 6.400 | 11.200 | 8.000 | - | - | - | - | 12.800 | 11.200 | 8.000 | - | - | 16.000 |
| WOX 26-4+ | 26 | 12.000 | 9.600 | - | - | - | - | - | - | 19.200 | - | - | - | - | 24.000 |
