Berekening van hijskettingen

Zo bereken je de juiste diameter van je hijsketting

Om veilig te kunnen hijsen met hijskettingen, is het onder meer belangrijk om te weten hoe de maximale werklast wordt beïnvloed door de afmeting van het gereedschap en de hijshoeken. In dit artikel lees je hoe je de juiste diameter van je hijsketting berekent.

Werklasttabel voor hijskettingen klasse 10
In de onderstaande vind je de maximale werklast voor verschillende typen hijskettingen, klasse 10.

  1-leg 2-leg 3- and 4-leg Endless
Safety factor 4:1 1-leg chainsling 1-part pipe lift U-lift Information icon Information icon Chain endless straight lift Endeløs kæde snøret løft Chain endless U-lift
Angle of inclination Straight lift Laced U-lift 0°-45° 45°-60° 0°-45° 45°-60° Straight lift Laced U-lift
Load factor 1 0,8 2 1,4 1 2,1 1,5 2 1,6 4
Dia. (mm) WLL ton
5 1 0,8 2 1,4 1 2 1,5 2 1,6 4
6 1,4 1,12 2,8 2 1,4 3 2,12 2,8 2,24 5,6
7 1,9 1,5 3,8 2,65 1,9 4 2,8 3,8 3 7,6
8 2,5 2 5 3,55 2,5 5,3 3,75 5 4 10
10 4 3,15 8 5,6 4 8,4 6 8 6,3 16
13 6,7 5,3 13,4 9,5 6,7 14 10 13,4 10,6 26,8
16 10 8 20 14 10 21,2 15 20 16 40
19 14 11,2 28 20 14 30 21,2 28 22,4 56
20 16 12,8 32 22,4 16 33,6 24 32 25,6 64
22 19 15 38 26,5 19 40 28 38 30 76
26 26,5 21,2 53 37,5 26,5 56 40 53 42,4 106
32 40 31,5 80 56 40 85 60 80 64 160

Bij gebruik van meersprongen in gestropte kettingen, vermindert de waarde met 20%
** Bij asymmetrisch hijsen wordt de hijscapaciteit verminderd. Neem contact op met Mennens voor advies.


Berekening van de werklast (WLL) voor hijskettingen
Als het gewicht, de hijshoek en de positie van het zwaartepunt bekend zijn, kun je de maximale werklast bepalen met de trigonometrische methode.


Tweesprong
WLL (ton) = 2 x WLL voor enkele ketting-leng x cos β


Drie- en viersprong
WLL (ton) = 3 x WLL voor enkele ketting-leng x cos β

asset_image

β = de hoek van de parten ten opzichte van het verticale oppervlak

Bij andere afmetingen/dimensies is het mogelijk om de hijsketting te markeren met de berekende maximale werklast voor de betreffende hoek.

Let op! Als de last uniform over alle vier de parten is verdeeld, kun je in zeer uitzonderlijke gevallen volgende formule toepassen:
WLL (ton) = 4 x WLL voor enkele ketting x cos β


Wil je deze formule toepassen doe dit dan altijd in overleg met de veiligheids-deskundige in je bedrijf en/of in overleg met Mennens.

Waarschuwing!
Gebruik je de ketting voor een met een kleinere hijshoek (β) dan 45° en dus met een hogere maximale belasting dan de nominale belasting? Geef dit altijd door bij de bestelling van de kettingsamenstelling.

Scherpe hoeken
Gebruik hoekbeschermers om te voorkomen dat scherpe randen de kettingsamenstelling of de last beschadigen. Als regel geldt dat de radius (R) van de rand > 2 x de kettingdiameter moet zijn.

asset_image

Hoek R

R > 2 x ketting Ø

R > ketting Ø

R < ketting Ø

Lastfactor

1

0,7

0,5

Bij het hijsen met de ketting direct op de aanslagpunten zoals bijvoorbeeld schalmen, hijsogen of sluitingen, wordt aanbevolen een materiaal diameter te gebruiken die groter is dan 3 x de steek (inwendige lengte-maat) van de ketting. Als de diameter van het aanslagpunt kleiner is, moet de WLL met 50% worden verminderd.

Tolerantie lengte

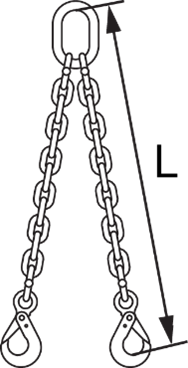

De lengte (L) wordt gemeten tussen de aanslagpunten of de omtrek voor eindloze kettingstroppen.

De lengte van elke part is de nominale lengte met een tolerantie van -2/+2 kettingschakellengtes.

Het verschil in lengte (gewoonlijk gelijk voor alle sprongen) tussen de kortste en de langste part van een kettingsamenstelling (gemonteerd met verbindingsschakels) mag niet meer dan 10 mm bedragen voor kettingen van 2 m of voor langere kettingen is maximaal 5 mm per m ketting actueel.

asset_imageasset_imageasset_image

Meer informatie
Wil je meer informatie over veilig en correct gebruik van hijskettingen? Neem contact op met een Mennens-locatie in de buurt.
