Algemeen: KLHW veiligheidsgaffelhaken sluiten en vergrendelen automatisch. Ze hebben een veel grotere opening dan de KHSW gaffelhaken zodat ze ruimer toepasbaar zijn. Om veiligheidsredenenen kunnen ze niet onder belasting geopend worden.
Deze haken moeten recht belast worden. De belasting mag niet op de tip van de haak of op de veiligheid uitgeoefend worden.

  • Materiaal: Grade 10.
  • Markering: Volgens norm, CE, Pewag of PW, Winner of 10, H16, CE, partijcode en type.
  • Temperatuursbereik: 380°C.
  • Afwerking: Oranje poedercoating.
  • Norm: EN 1677-3
  • Veiligheidsfactor: 4:1
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

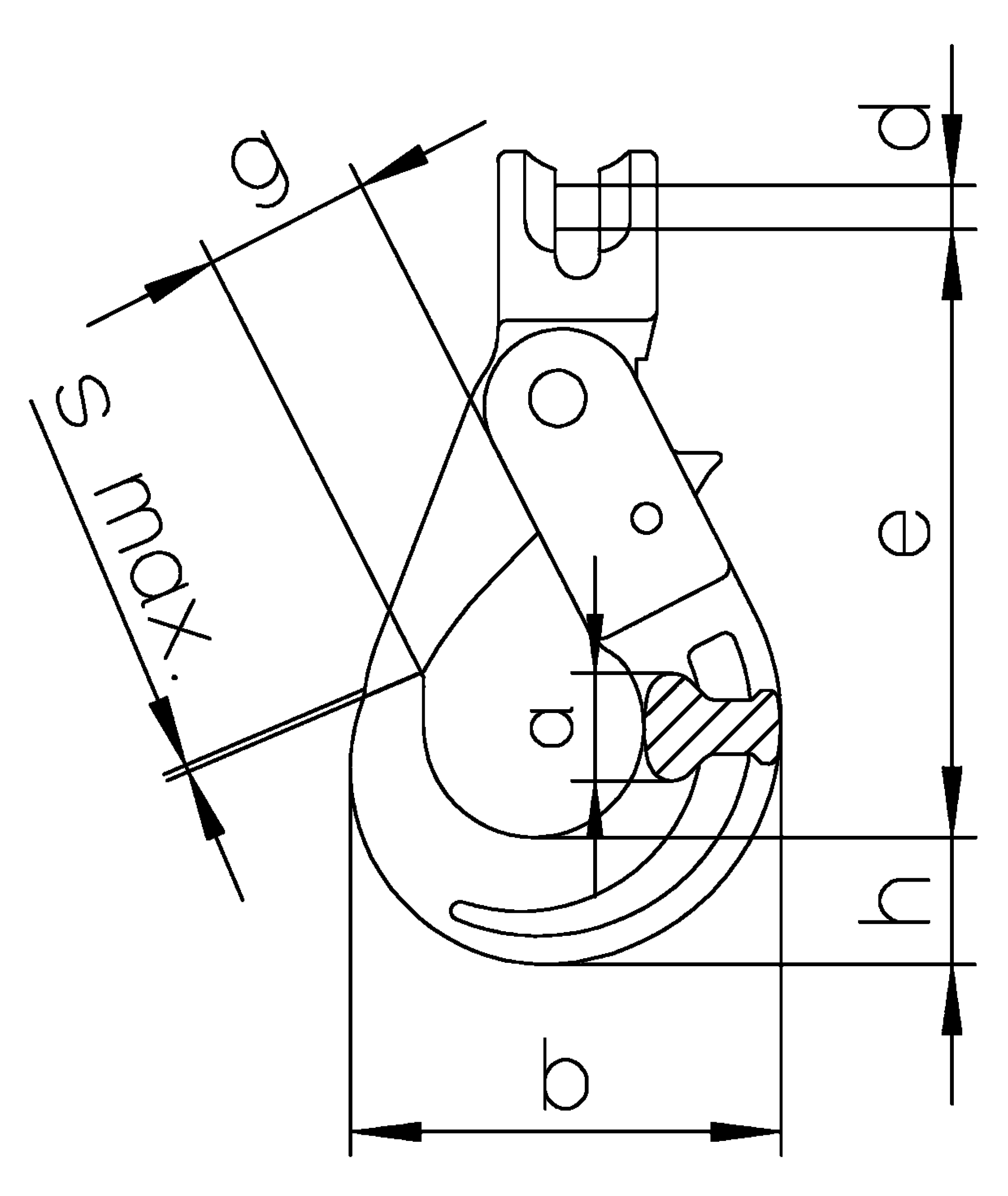

Artikelnr. Code WLL
ton
a
mm
b
mm
d
mm
E
mm
g
mm
h
mm
s max.
mm
Gewicht
kg
CAD
11.1632024 KLHW 5/6 1,4 17 71 7,4 94 28 20 1 0,56
11.1632047 KLHW 7 1,9 20 88 9 123 34 26 1 0,87
11.1632011 KLHW 8 2,5 20 88 10 123 34 26 1 1
11.1632052 KLHW 10 4 29 107 12,5 144 45 30 1 1,61
11.1632054 KLHW 13 6,7 35 138 16 180 52 40 1,5 3,25
11.1632056 KLHW 16 10 41 168 20 218 60 50 2 5,95
11.1684653 KLHW 19/20 16 50 194 24 259 70 62 2 12,89
11.1684657 KLHW 22 19 52 211 27 286 81 65 2 15,91
11.1684740 KLHW 26 26,5 61 253 33 338 100 79 2 21,33
