Informations générales :

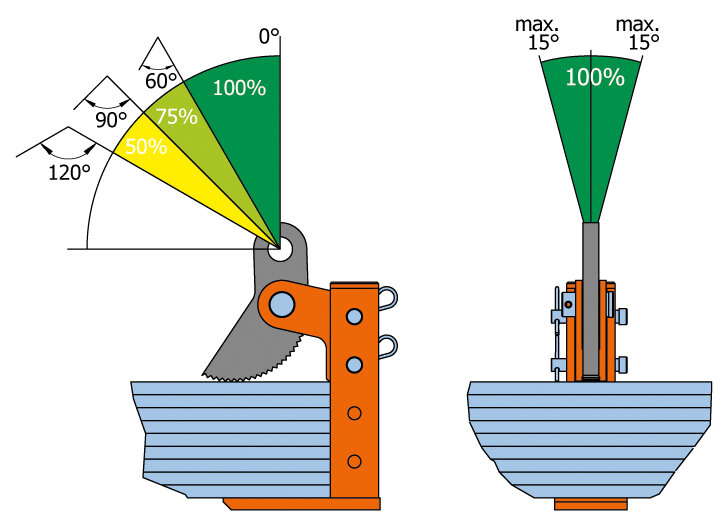

Cette pince réglable spéciale est conçue pour transporter, lever et abaisser aussi bien une tôle seule que des paquets de tôles. Les pinces doivent toujours être utilisées par paire en se basant sur les conditions d'utilisations technologiques.
Il est bien évidemment possible d'utiliser deux paires de pinces à l'aide d'une traverse.
Capacité de charge de 1,5 t/paire jusqu'à 9 t/paire.
Largeur de préhension 3 - 180 mm, 3 - 300 mm et 3 - 420 mm.

Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

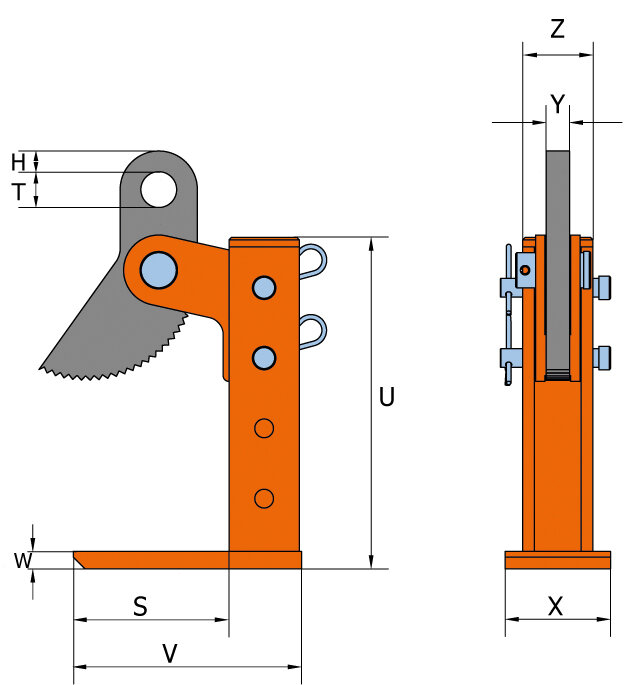

Réf. Type X Y
mm
Z
mm
CMU
kg/paire
Ouverture R
mm
V
mm
S
mm
L mm T
mm
H
mm
U
mm
Poids
og
CAD
16.01HSKW/1801.5t HSKW/180 1.5 t 90 20 60 1,500 3-180 201 135 15 30,5 18 289 9,5
16.01HSKW/3001.5t HSKW/300 1.5 t 90 20 60 1,500 3-300 201 135 15 30,5 18 409 11
16.01HSKW/1803t HSKW/180 3 t 105 20 69 3,000 3-180 241 165 20 30,5 18 296 13
16.01HSKW/1804.5t HSKW/180 4.5 t 105 20 69 4,500 3-180 241 165 20 30,5 18 296 13
16.01HSKW/3003t HSKW/300 3 t 105 20 69 3,000 3-300 241 165 20 30,5 18 416 15
16.01HSKW/4204.5t HSKW/420 4.5 t 105 20 69 4,500 3-420 241 165 20 30,5 18 536 17
16.01HSKW/1806t HSKW/180 6 t 120 20 75 6,000 3-180 256 160 25 30,5 18 304 18
16.01HSKW/1809t HSKW/180 9 t 120 20 75 9,000 3-180 256 160 25 30,5 18 304 18
16.01HSKW/4206t HSKW/420 6 t 120 20 75 6,000 3-420 256 160 25 30,5 18 544 24
16.01HSKW/4209t HSKW/420 9 t 120 20 75 9,000 3-420 256 160 25 30,5 18 544 24
