Informations générales : Les mailles de tête AW sont conçues pour être utilisées dans des élingues chaînes à 1 brin et des élingues chaîne à 2 brins.

  • Matériel: Grade 10.
  • Marquage: Selon la norme, Marqué CE, Pewag ou PW, Winner ou 10, H16, CE, code du lot et type.
  • Norme: EN 1677-4
  • Coefficient de sécurité: 4:1
  • Grade: 10
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. Type CMU
Tonnes
Pour dia. chaîne 1 brin
mm
Pour dia. chaîne 2 brins
mm

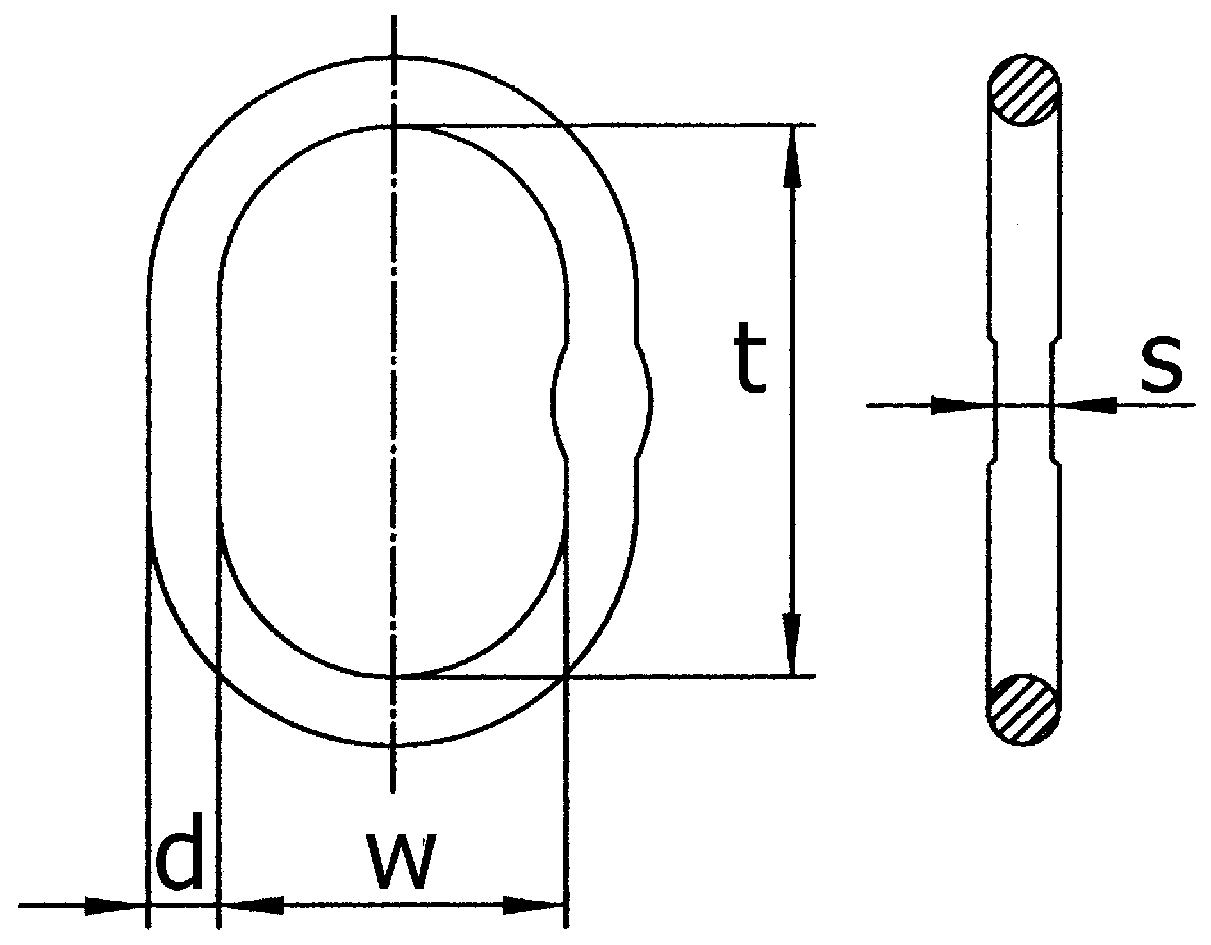

Single hook DIN 15401 Double hook DIN 15402 Nr. d
mm
s
mm
t
mm
w
mm
Poids
kg
CAD
11.0246775 AW 13 2,3 6+7 6 2,5 4 13 10 110 60 0,34
11.0246776 AW 16 3,5 8 7 2,5 4 16 14 110 60 0,53
11.0246777 AW 18 5 10 8 5 6 19 14 135 75 0,92
11.0246778 AW 22 7,6 13 10 6 8 23 17 160 90 1,6
11.0246779 AW 26 10 16 13 8 10 27 20 180 100 2,46
11.0246780 AW 32 14 19 16 10 12 33 26 200 110 4,14
11.0246781 AW 36 25,1 22 19 16 20 36 29 260 140 6,22
11.0246782 AW 45 30,8 26 22 25 32 45 340 180 12,82
11.0260723 AW 50 40 32 26 32 40 50 43 350 190 16,55
11.0271783 AW 56 64 - 32 32 40 56 400 200 27,01
11.0254786 AW 72 85 50 63 70 460 250 45,3

Télécharger CAD
