Crosby

Option : Clapet de sécurité S-4320

  • Caractéristiques: Peut être équipé de bagues en bronze ou de roulements. Rétractable pour faciliter la fixation du câble. Doté d'une protection pour prévenir la perte de boulons. Possibilité de lubrification
  • Coefficient de sécurité: 4:1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

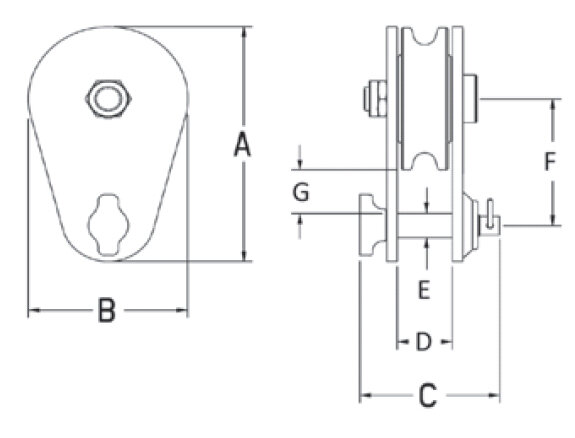

Réf. CMU Dia. poulie
mm
Bague en bronze (BB)/Roulement à bille (RB) Dia. câble acier
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
Poids
kg
CAD
16.15102015 2 76 BB 8 - 10 124 76 67 26 13 67 22 1,4
16.15102025 4 114 BB 10 - 13 197 108 79 40 19 108 41 3,2
16.15102098 8 152 BB 16 - 19 251 152 106 46 25 130 41 6,8
16.15102114 8 152 RB 16 - 19 251 152 106 46 25 130 41 6,8
16.15102169 8 203 BB 16 - 19 303 206 106 46 25 155 41 9,5
16.15102187 8 203 RB 16 - 19 303 206 106 46 25 155 41 9,5
16.15102230 8 254 BB 16 - 19 356 257 106 46 25 183 43 13,2
