Informations générales :

  • Les moufles de grue à mouflage peuvent être utilisées avec de nombreuses grues "terrestres "telles que les grues téléscopiques et les grues sur chenilles. Elles constituent un excellent choix lorsque le changement fréquent de poulies n'est pas nécessaire. Elles conviennent particulièrement lorsque la hauteur de levage est limitée.
  • Roulements à rouleaux à double joints faciles d'entretien.
  • Coefficient de sécurité : 4:1
  • Crochets DIN forgés de qualité supérieure.
  • Flasques très solides.
  • Graissage via le crochet de levage.
  • Modèle raccourci pour permettre une hauteur de levage plus élevée.
  • Linguet de sécurité à verrouillage.

Options disponibles :

  • Crochet double.
  • Crochet double avec ouverture pour la fermeture.
  • Crochet quadruple.
  • Oeil pour la fermeture.



  • Matériel: Poulies en fer coulées à froid et rainures lubrifiées à base de graphite.
  • Température maximale d'utilisation: de -40 à +80°C.
  • Finition: C3M en jaune.
  • Note: Possibilité de fabrication sur mesure.

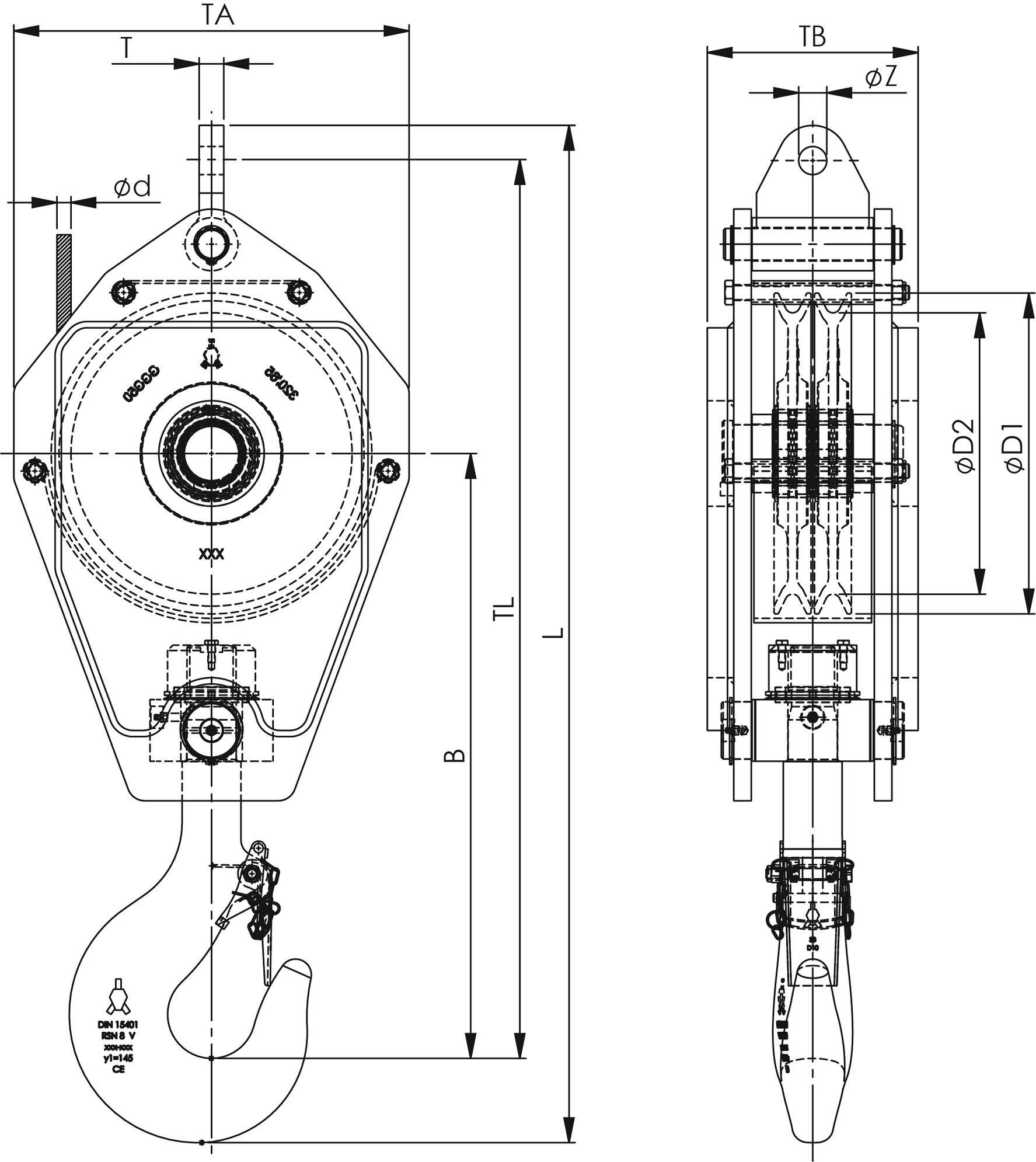

Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
CMU
Tonnes
Réf. modèle Dia. câble d'acier
mm
Dimension du crochet Ø D1
mm
Ø D2
mm
B
mm
O
mm
TA
mm
TB
mm
TL
mm
L
mm
T
mm
Ø Z
mm
Poids
kg
CAD
16 SRB 285 .16 .2 .16 .E 16 6 320 280 608 59 420 165 908 1 033 28 32 95
16 SRB 260 .14 .2 .16 .E 14 6 300 260 593 59 400 166 878 1 003 28 32 130
16 SRB 260 .16 .2 .16 .E 16 6 300 260 593 59 400 166 878 1 003 28 32 130
20 SRB 285 .16 .2 .20 .E .A 16 8 320 280 668 69 420 165 968 1 103 28 32 130
20 SRB 285 .16 .2 .20 .E .B 16 8 320 280 668 69 420 195 968 1 103 28 32 150
20 SRB 320 .16 .2 .20 .E 16 8 365 320 688 69 450 195 1 011 1 146 28 32 160
25 SRB 320 .16 .2 .25 .E 16 8 365 320 688 69 450 240 1 011 1 146 28 32 205
29 SRB 355 .19 .2 .29 .E 19 8 410 355 713 69 500 245 1 063 1 203 35 37 250
29 SRB 400 .22 .2 .29 .E 22 8 460 400 743 69 570 250 1 128 1 273 40 43 320
40 SRB 450 .24 .2 .40 .E 24 12 515 450 894 84 600 333 1 322 1 477 45 52 550
50 SRB 450 .26 .2 .50 .E 26 16 515 450 894 97 600 333 1 322 1 514 45 52 550
63 SRB 528 .26 .2 .63 .E 26 16 595 528 1 003 97 710 403 1 483 1 675 45 52 980
80 SRB 528 .28 .2 .80 .E 28 20 595 528 1 109 110 710 413 1 589 1 809 50 59 1 000
100 SRB 670 .28 .2 .100 .E 28 20 760 670 1 257 110 870 502 1 822 2 042 50 59 2 240
100 SRB 670 .32 .2 .100 .E 32 20 760 670 1 257 110 870 502 1 822 2 047 60 66 2 240
