Informations générales :

  • Couleur : bleu
  • Fourni avec des boulons écrous.
  • Chargement en ligne droite uniquement.
  • Avec filetage trapézoïdal.
  • Charge de rupture = 5 x CMU.

En option :

  • Autres couleurs ou galvanisé
  • Autres terminaisons (veuillez nous contacter).
  • Verrouillage
  • Molette ou cliquet
  • Autres dimensions



  • Coefficient de sécurité: 5.1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

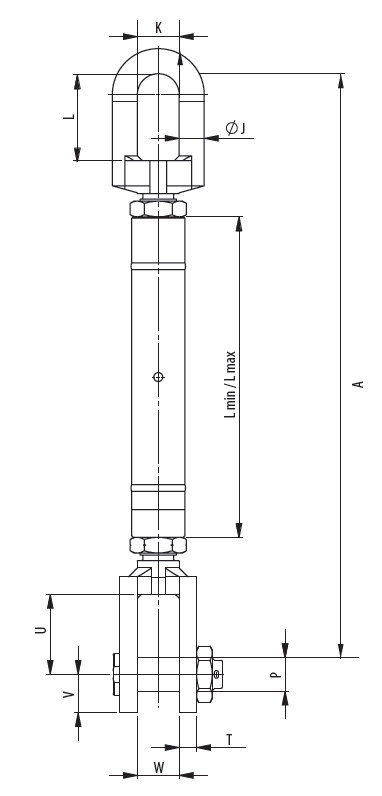

Réf. CMU
Tonnes
Longueur int. corps
mm
Filetage trapézoïdal L min.
mm
L max.
mm.
A
mm
J
mm
K
mm
L
mm
P
mm
U
mm
V
mm
L mm Poids
kg
CAD
11.55410016012 1,6 167 22 x 5 417 584 240 16 26 58 20 55 22,5 23 3
11.55410020012 2 181 24 x 5 441 622 260 16 26 58 22 58 25 26 4
11.55410025012 2,5 215 28 x 5 523 738 280 20 32 72 24 73 27,5 30 6
11.55410031012 3,1 225 30 x 6 549 774 300 20 32 72 27 80 30 32 7
11.55410040012 4 232 32 x 6 607 839 320 25 40 94 30 86 32,5 35 9
11.55410050012 5 242 36 x 6 634 876 340 25 40 94 36 93 37,5 40 14
11.55410063012 6,3 270 44 x 7 724 994 380 30 45 108 39 108 42,5 45 20
11.55410080012 8 296 48 x 8 778 1 074 420 32 50 115 45 112 47,5 50 29
11.55410100012 10 306 52 x 8 832 1 138 460 36 60 125 48 115 55 60 30
11.55410126012 12,6 352 55 x 9 925 1 277 500 40 65 144 52 122 60 65 48
11.55410160012 16 366 65 x 10 1 007 1 373 540 45 70 163 60 130 65 70 55
11.55410200012 20 380 70 x 10 1 099 1 479 580 55 75 168 68 145 70 75 75
11.55410250012 25 402 75 x 10 1 177 1 579 620 60 80 192 72 160 75 80 94
11.55410315012 31,5 438 80 x 10 1 275 1 713 660 60 90 216 80 170 85 90 112
