Ropeblock

Informations générales :

  • Couleur : bleu
  • Fourni avec des boulons écrous.
  • Chargement en ligne droite uniquement.
  • Avec filetage trapézoïdal.
  • Charge de rupture = 5 x CMU.

En option :

  • Autres couleurs ou galvanisé
  • Autres terminaisons (veuillez nous contacter).
  • Verrouillage
  • Molette ou cliquet
  • Autres dimensions
  • Coefficient de sécurité: 5:1.
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

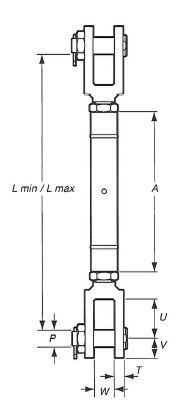

Réf. CMU
Tonnes
Longueur int. corps (mm) Filetage trapézoïdal L min. L max. A
mm
P
mm
U (mm) V (mm) W
mm
T
mm
Poids
kg
CAD
11.50410016011 1,6 188 22 X 5 384 572 240 20 55 22,5 23 11 3
11.50410020011 2 200 24 X 5 412 612 260 22 58 25 26 12 4
11.50410025011 2,5 206 28 X 5 511 712 280 24 73 27,5 30 12 6
11.50410031011 3,1 228 30 X 6 537 765 300 27 80 30 32 15 8
11.50410040011 4 241 32 X 6 569 810 320 30 86 32,5 35 15 10
11.50410050011 5 240 36 X 6 610 850 340 36 93 37,5 40 20 15
11.50410063011 6,3 263 44 X 7 - 691 954 380 39 108 42,5 45 20 21
11.50410080011 8 296 48 X 8 742 1 038 420 45 112 47,5 50 25 31
11.50410100011 10 309 52 X 8 793 1 102 460 48 115 55 60 25 40
11.50410126011 12,6 340 55 X 9 862 1 202 500 52 122 60 65 30 52
11.50410160011 16 354 65 X 10 926 1 280 540 60 130 65 70 30 69
11.50410200011 20 382 70 X 10 1 010 1 392 580 68 145 70 75 35 85
11.50410250011 25 404 75 X 10 1 084 1 488 620 72 160 75 80 35 98
11.50410315011 31,5 430 80 X 10 1 170 1 600 660 80 175 85 90 40 141
11.50410400011 40 495 90 X 10 1 280 1 775 695 90 190 92 100 45 176
11.50410500011 50 550 100 x 10 1 390 1 940 770 100 205 102 110 50 240
11.50410630011 63 605 110 X 10 1 525 2 130 845 110 220 112 120 60 340
11.50410800011 80 660 120 X 10 1 655 2 315 920 125 235 127 140 70 466
11.50411000011 100 715 130 X 10 1 750 2 465 995 140 250 142 156 70 584
11.50411250011 125 770 140 X 10 1 880 2 650 1 070 160 270 162 176 80 820
11.50411600011 160 880 160 X 10 2 090 2 970 1 220 180 290 182 200 90 1 120
