Informations générales :
CHD Chariot à direction manuelle pour charge de 250 à 10.000 kg.

Caractéristiques techniques:

  • Le CHD permet la suspension de tout type d’appareil de levage muni d’un crochet.
  • La direction s’effectue par poussée sur la charge
  • Livré prêt à assembler en carton individuel.
  • Facilité de réglage pour différentes largeurs de flasques jusqu’à 300 mm.
  • Tôles de chariot en acier forte résistance.
  • Finition des plaques latérales : Peinture poudre gris foncé RAL7021, épaisseur 70 μ.
  • Galets en acier usinées permettant un mouvement régulier.
  • Galets compatibles avec tous les types de profilés en I et H.
  • Les roulements à billes des roues sont étanches et sans entretien.
  • Pattes anti-chutes et butées de caoutchouc.
  • Numéro de série inscrit sur le châssis.


Options disponibles:

  • Version Ex avec marquage ATEX.
  • Brides de plus de 300 mm disponibles sur demande.
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
CMU
Tonnes
Type Rayon de courbe min.
m
T
mm
A
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
J
mm
K
mm
L
mm
M
mm
P
mm
U
mm
Poids
kg

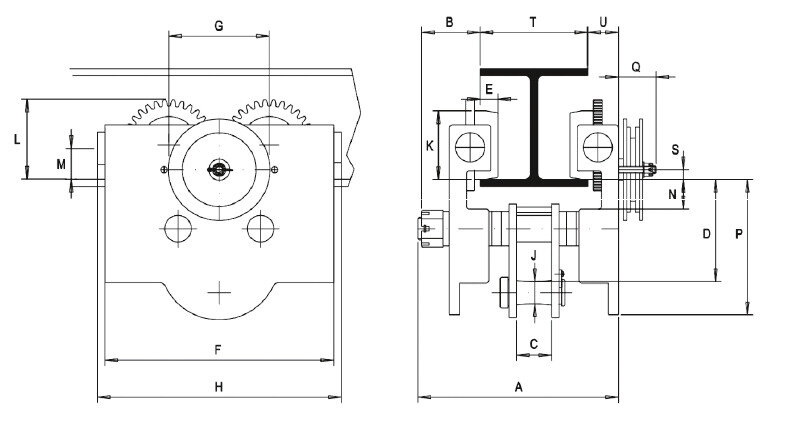

CAD
0,25 250 KG - A 1 50-202 278 32 60 12,5 170 80 190 15 50 62 30 99 19 3,5
0,5 500 KG - A 1 50-202 303 32 62 17 186 84 210 20 55 67 34 106 19 8
0,5 500 KG - B 1 188-310 411 32 62 17 186 84 210 20 55 67 34 106 19 10
1 1000 KG - A 1,5 65-202 316 39 81 20 225 101 242 24 60 76 38 135 24 12
1 1000 KG - B 1,5 188-310 424 39 81 20 225 101 242 24 60 76 38 135 24 14
2 2000 KG - A 2 88-202 340 42 86 22 272 116 296 30 76 92 38 159 27 20
2 2000 KG - B 2 188-310 448 42 86 22 272 116 296 30 76 92 38 159 27 22
3 3000 KG - A 2 100-202 356 49 140 25 322 144 346 28 96 114 42 192 32 38
3 3000 KG - B 2 188-310 464 49 140 25 322 144 346 28 96 114 42 192 32 40
5 5000 KG - A 3 114-202 375 60 161 28 360 158 384 35 108 126 42 214 48 59
5 5000 KG - B 3 188-310 483 60 161 28 360 158 384 35 108 126 42 214 48 61
7,5 7500 KG - A 3 124-202 394 68 176 38 415 185 439 43 130 150 45 247 45 100
7,5 7500 KG - B 3 188-310 502 68 176 38 415 185 439 43 130 150 45 247 45 103
10 10000 KG - A 3 124,202 400 70 187 38 434 200 458 50 132 155 46 265 49 116
10 10000 KG - B 3 188-310 508 70 187 38 434 200 458 50 132 155 46 265 49 119
