Informations générales :

  • Pression de travail max. : 720 bar/72 Mpa
  • Type d'action : simple
  • Type de retour : gravité
  • Compacte et léger
  • Utilisable dans toutes les positions
  • Protection contre la sortie du piston

Fourni par défaut avec :

  • Raccord femelle High Flow A 118
  • HFJ 10/30 G 4 avec flexible de raccordement de 30 cm et ressort anti-flexion
  • HJ 20/50 G 11 avec tête plate

Disponible sur demande :

  • Vérins sur mesure selon les spécifications du client
  • Trous de fixation
  • Matériel: Acier
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

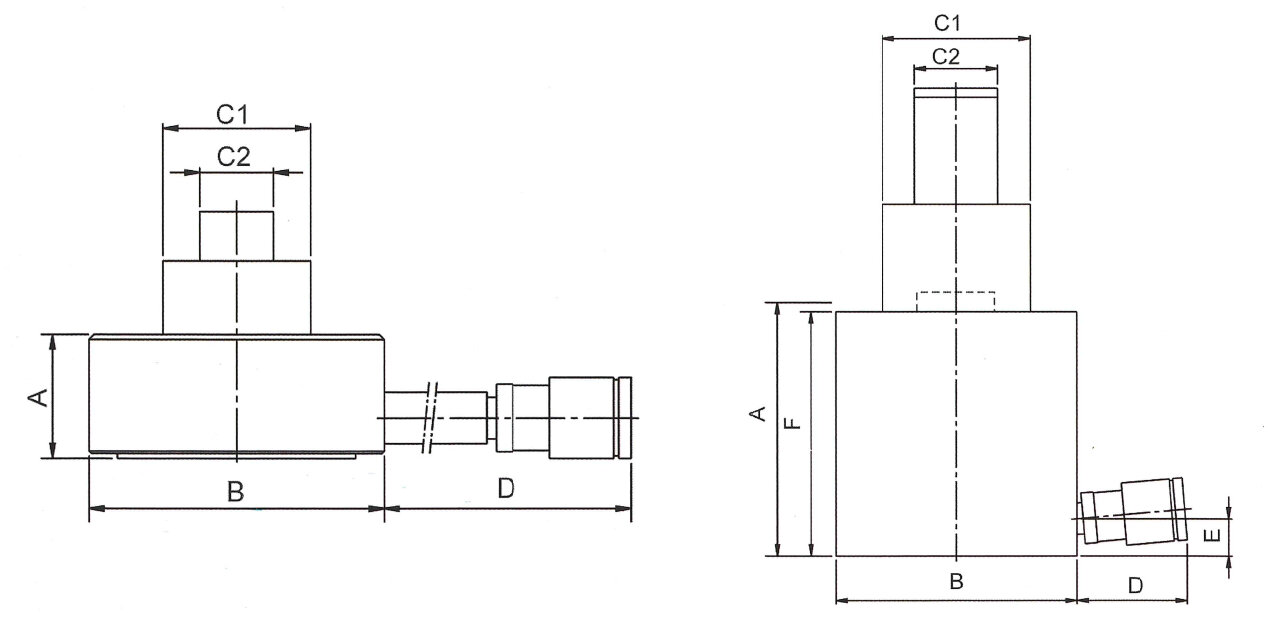

Réf. Taille Modèle Hauteur rentré
mm
Tonnage
t
Longueur de course 1
mm
Longueur de course 2
mm
A
mm
B
mm
C1
mm
C2
mm
D
mm
E
mm
F
mm
Poids
kg
CAD
16.40100111005 49 HFJ 10/30 G 4 49 10 41 20 49 120 60 30 385 4,5
16.40100112103 140 HJ 20/50 G 11 140 20 111 55 140 125 80 45 70 70 131 12,5
