Nemag
Informations générales : les poires de jonction Nemag sont conçues pour être utilisées avec les mailles de raccordement Nemag et se montent facilement sur les poulies pour câble. La durée de vie des douilles est en général plus élevée que celle de câbles en acier. Les douilles peuvent être coulées avec un produit de coulée à base de 2 composants et sont adaptées à une utilisation avec toutes les constructions de câble.
  • Note: La CMU spécifiée est la charge maximale recommandée pour des applications de grappin lorsque les mailles de raccordement et les douilles sont montées sur des poules pour câble spéciales. Pour toute autre application, les directives internationales et nationales officielles doivent être suivies.
  • Coefficient de sécurité: 5:1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

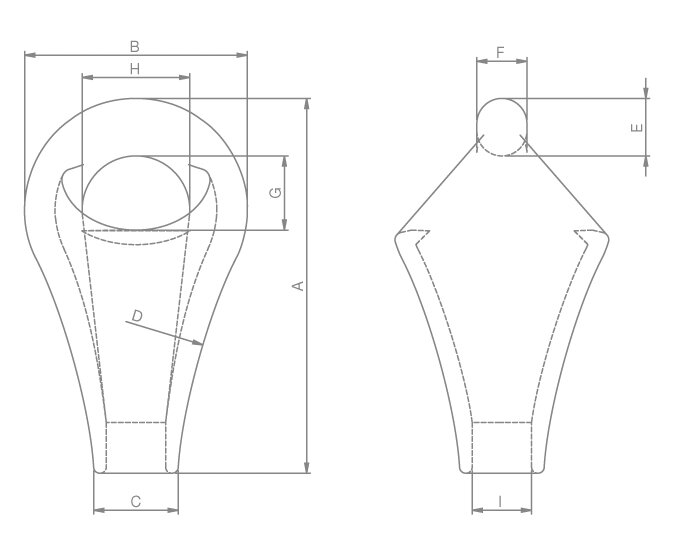

Réf. Type CMU
Tonnes
Rupture min.
t
Dia. câble
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
I
mm
Poids
kg
CAD
10.10NRPS02 RP-2 2 14 12-13 95 56 25 195 15,5 13,5 22 25 16 0,4
10.10NRPS03 RP-3 2,5 17,5 14-15 109 64 28 220 17,5 15,5 24 29 19 0,6
10.10NRPS04 RP-4 3 22,5 16-17 123 70 31 220 19,5 17,5 26 31 21 0,9
10.10NRPS05 RP-5 4,5 27,5 18-19 135 84 33 245 21 19 30 42 23 1,3
10.10NRPS06 RP-6 5 35 20-21 152 84 36 310 23 21 33 38 26 1,5
10.10NRPS07 RP-7 7 42,5 22-24 166 100 40 310 26 23 37 48 30 2,2
10.10NRPS08 RP-8 8 52,5 25-27 186 100 43 350 28 25 39 44 32 2,4
10.10NRPS09 RP-9 11 70 28-30 202 120 45 350 31 27 40 58 35 3,7
10.10NRPS10 RP-10 13 85 31-33 222 120 52 445 32 28,5 45 56 39 4,1
10.10NRPS11 RP-11 15 95 34-36 239 142 55 445 36 31,5 50 70 42 5,9
10.10NRPS12 RP-12 17 110 37-39 264 142 60 495 39 34,5 51 64 45 6,7
10.10NRPS13 RP-13 21 125 40-42 285 166 63 555 43 36,5 59 80 48 9,3
10.10NRPS14 RP-14 26 155 43-45 312 166 68 595 47 40 62 72 51 10,5
10.10NRPS15 RP-15 30 180 46-48 337 170 75 595 51 44 66 68 55 12,1
10.10NRPS17 RP-17 42,5 240 52-56 400 220 84 880 60 54 75 90 63 21,3
