Informations générales : Un développement révolutionnaire du Fast Connector Socket. Ces sockets (douilles) possèdent le plus petit des diamètres disponibles tout en restant conforme à la norme EN. Ils sont conçus pour passer dans le plus petit espace d'un système de passage de câble.
Grâce à la conception unique (brevet déposé), les sockets peuvent être coulés sur place, un gain de temps considérable par rapport aux sockets martelés.
Disponible en version standard et anti-giratoire (SR).

Norme : EN 10204-2.1 Déclaration CE / EN 10204-3.1 certificat de matériau.

  • Finition: Peint en bleu ou version galvanisée.
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

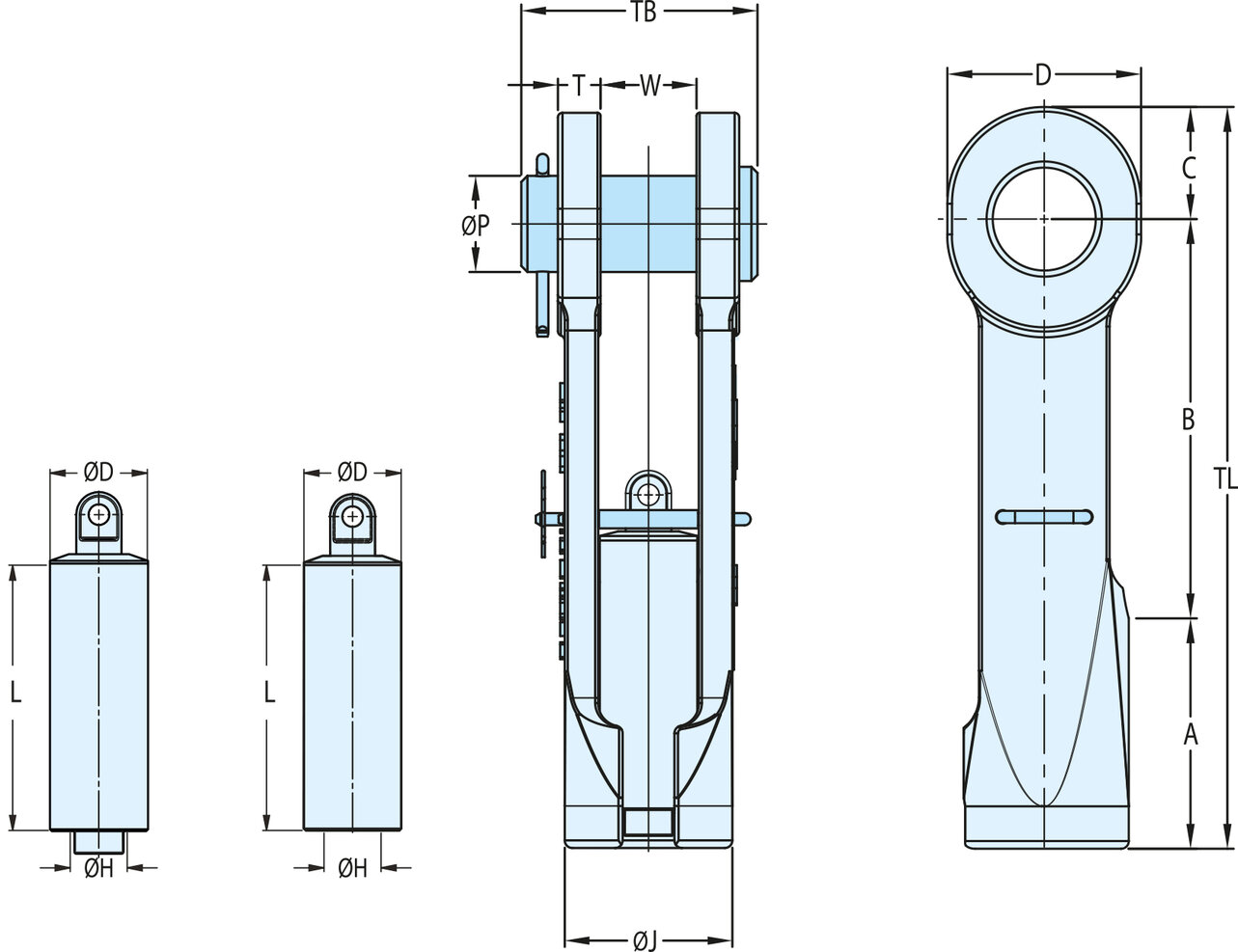

Réf. Rupture min.
t
Réf. modèle Dia. câble d'acier
mm
A
mm
B
mm
C
mm
Ø H
mm
Ø P
mm
T
mm
L mm D
mm
Ø D
mm
Ø J
mm
L
mm
TB
mm
TL
mm
Poids
kg
CAD
10.46SCS902P 25 SCS 902 P 13-16 85 133 32 19 30 14 32 58 32 56 98 85 250 3,1
25 SCS 902 P .SR 13-16 85 133 32 19 30 14 32 58 32 56 98 85 250 3,1
10.46SCS903P 40 SCS 903 P 16-19 90 160 40 22 35 16 38 70 40 65 114 95 290 4,8
40 SCS 903 P .SR 16-19 90 160 40 22 35 16 38 70 40 65 114 95 290 4,8
55 SCS 904 P .SR 20-22 107 184 45 26 41 19 44 80 44 77 130 110 336 8
10.46SCS904P 55 SCS 904 P 20-22 107 184 45 26 41 19 44 80 44 77 130 110 336 8
10.46SCS905P 75 SCS 905 P 23-26 115 211 60 31 50 22 51 104 52 88 142 128 386 12
75 SCS 905 P .SR 23-26 115 211 60 31 50 22 51 104 52 88 142 128 386 12
10.46SCS906P 90 SCS 906 P 27-29 140 215 65 34 57 25 57 114 58 96 159 142 420 16
90 SCS 906 P .SR 27-29 140 215 65 34 57 25 57 114 58 96 159 142 420 16
10.46SCS907P 125 SCS 907 P 30-32 150 260 73 36 63 28 63 126 64 110 177 155 483 23
125 SCS 907 P .SR 30-32 150 260 73 36 63 28 63 126 64 110 177 155 483 23
10.46SCS908P 125 SCS 908 P 33-36 170 260 73 40 64 28 69 126 68 114 197 160 503 25
125 SCS 908 P .SR 33-36 170 260 73 40 64 28 69 126 68 114 197 160 503 25
150 SCS 909 P .SR 37-39 - - - - - - - - - - - - -
170 SCS 910 P .SR 40-42 - - - - - - - - - - - - -
225 SCS 911 P .SR 43-48 - - - - - - - - - - - - -
280 SCS 912 P .SR 49-54 225 373 108 60 95 45 101 194 105 185 280 244 706 93
