Informations générales :

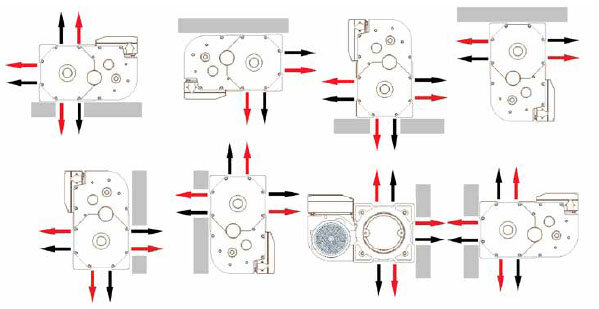

  • Treuils électriques multifonctions bénéficiant de nombreuses possibilités de fixation et de sorties de câble ainsi que de nombreuses options.
  • Robustes et compacts, ils bénéficient d’un facteur de marche élevé.

Utilisation :

  • Industrie.
  • B.T.P.
  • Equipements scéniques.
  • Intégration sur de nombreux appareils, grues, etc.
  • Traction de chariots ou wagonnets en va-et-vient.
  • Mise en place et sortie de pièces dans des fours.
  • Suspension de lustres.
  • Halage de bateaux.
  • Levage de portes, ouvertures de trappes.
  • Monte-charges.
  • Toits de piscine…

Détails :

  • Tambour en acier mécanosoudé.
  • Carter en aluminium.
  • Commande très basse tension assurant la protection de l’utilisateur contre les risques électriques. Elle permet de faire fonctionner de très nombreuses options : du fin de course à la radiocommande, en passant par le limiteur de charge, le détecteur de mou de câble…
  • En plus des avantages de la basse tension, la commande permet une variation de la vitesse d’enroulement, des démarrages et arrêts progressifs.
  • Particulièrement recommandé pour l’industrie, le B.T.P., les équipements scéniques…
  • Moteurs asynchrones triphasés (230/400 V – 50 Hz P=0,75 – 1,1 - 1,5 - 2,2 - 3 - 4 - 5,5 kW selon les modèles).
  • Réducteur étanche à bain de graisse, à engrenages hélicoïdaux.
  • Frein électromagnétique à courant continu 190 V suivant les modèles.
  • Appareil électrique sous capot étanche.
  • Télécommande en très basse tension 24 V avec prise – IP 65.
  • Fixations identiques aux TRB permettant le remplacement en lieu et place des anciens modèles.
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

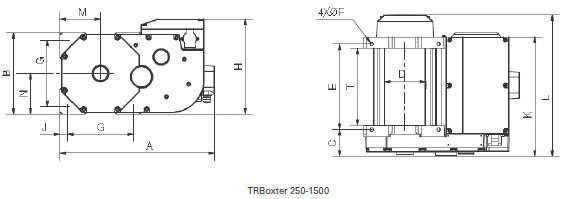

Type Tambour
mm
A
mm
B
mm
C
mm
Ø D
mm
E
mm
Ø F G
mm
H
mm
J
mm
K
mm
L
mm
M
mm
N
mm
T
mm
CAD
TRBOXTER 250 to 500 kg standard 475,25 243 79 121 255 10,5 197 343 23 356 419,5 121,5 121,5 230
TRBOXTER 250 to 500 kg long 475,25 243 79 121 370 10,5 197 343 23 471 534,5 121,5 121,5 345
TRBOXTER 600 to 1500 kg standard 554(1) 304 105,5 159 318 12,5 246 388.5(2) 29 493,5 515,5 152 152 290
TRBOXTER 600 to 1500 kg long 554(1) 304 105,5 159 461 12,5 246 388.5(2) 29 493,5 656 152 152 435
(1) The cote A is 572 mm for motors with P= 2.2 – 3 – 4 – 5.5 kW.
(2) The cote H is 443.5 mm for motors with P= 2.2 – 3 – 4 – 5.5 kW.

Download CAD

Description

Get CAD
Télécharger
Type  Force No. de couches Câble capacité Câble  ø Vitesse variable FEM  Moteur Voltage Poids (san câble)
1ère couche Couche supérieure 1ère couche Couche supérieure 1ère couche Couche supérieure
kg mtr mm m/min kW kg
TRBOXTER251-VV9 290 250 3 16 56 5 0.8 - 8 0.9 - 9 1 Am 0.75 1 Ph - 230V 50
TRBOXTER251-VV14 290 250 3 16 56 5 1.3 - 13 1.4 - 14 1 Am 0.75 1 Ph - 230V 50
TRBOXTER251-VV21 290 250 3 16 56 5 2- 20 2.1 - 21 1 Am 1.1 1 Ph - 230V 54
TRBOXTER251-VV43 290 250 3 16 56 5 4 -40 4.3 - 43 1 Am 2.2 1 Ph - 230V 62
TRBOXTER253-VV9 290 250 3 16 56 5 0.8 - 8 0.9 - 9 1 Am 0.75 3 Ph - 230/400V 50
TRBOXTER253-VV14 290 250 3 16 56 5 1.3 - 13 1.4 - 14 1 Am 0.75 3 Ph - 230/400V 50
TRBOXTER253-VV21 290 250 3 16 56 5 2- 20 2.1 - 21 1 Am 1.1 3 Ph - 230/400V 54
TRBOXTER253-VV43 290 250 3 16 56 5 4 -40 4.3 - 43 1 Am 2.2 3 Ph - 230/400V 62
TRBOXTER253-VV60 290 250 3 16 56 5 5.1 - 51 6 - 60 1 Am 3 3 Ph - 230/400V 66
TRBOXTER351-VV9 400 350 3 16 56 5 0.8 - 8 0.9 - 9 1 Bm 0.75 1 Ph - 230V 50
TRBOXTER351-VV14 400 350 3 16 56 5 1.3 - 13 1.4 - 14 1 Bm 1.1 1 Ph - 230V 54
TRBOXTER351-VV26 400 350 3 16 56 5 2.6 - 26 3 - 30 1 Bm 2.2 1 Ph - 230V 62
TRBOXTER353-VV9 400 350 3 16 56 5 0.8 - 8 0.9 - 9 1 Bm 0.75 3 Ph - 230/400V 50
TRBOXTER353-VV14 400 350 3 16 56 5 1.3 - 13 1.4 - 14 1 Bm 1.1 3 Ph - 230/400V 54
TRBOXTER353-VV26 400 350 3 16 56 5 2.6 - 26 3 - 30 1 Bm 2.2 3 Ph - 230/400V 62
TRBOXTER353-VV42 400 350 3 16 56 5 3.9 - 39 4.2 - 42 1 Bm 3 3 Ph - 230/400V 66
TRBOXTER501-VV4 600 500 3 12 42 7 0.4 - 4 0.5 - 5 1 Bm 0.75 1 Ph - 230V 50
TRBOXTER501-VV11 600 500 3 12 42 7 1 - 10 1.1 - 11 1 Bm 1.1 1 Ph - 230V 54
TRBOXTER501-VV21 600 500 3 12 42 7 2- 20 2.2 - 22 1 Bm 2.2 1 Ph - 230V 62
TRBOXTER503-VV4 600 500 3 12 42 7 0.4 - 4 0.5 - 5 1 Bm 0.75 3 Ph - 230/400V 50
TRBOXTER503-VV11 600 500 3 12 42 7 1 - 10 1.1 - 11 1 Bm 1.1 3 Ph - 230/400V 54
TRBOXTER503-VV21 600 500 3 12 42 7 2- 20 2.2 - 22 1 Bm 2.2 3 Ph - 230/400V 62
TRBOXTER503-VV32 600 500 3 12 42 7 2.6 - 26 3.2 - 32 1 Bm 3 3 Ph - 230/400V 66
TRBOXTER601-VV5 750 600 4 19 93 7 0.5 - 5 0.6 - 6 1 Am 0.75 1 Ph - 230V 8
TRBOXTER601-VV10 750 600 4 19 93 7 0.9 - 9 1.1 - 11 1 Am 1.5 1 Ph - 230V 101
TRBOXTER603-VV5 750 600 4 19 93 7 0.5 - 5 0.6 - 6 1 Am 0.75 3 Ph - 230/400V 88
TRBOXTER603-VV10 750 600 4 19 93 7 0.9 - 9 1.1 - 11 1 Am 1.5 3 Ph - 230/400V 101
TRBOXTER603-VV15 750 600 4 19 93 7 1.5 -15 1.9 - 19 1 Am 2.2 3 Ph - 230/400V 100
TRBOXTER603-VV20 750 600 4 19 93 7 1.8 - 18 2.2 - 22 1 Am 3 3 Ph - 230/400V 104
TRBOXTER603-VV30 750 600 4 19 93 7 2.6 - 26 3.2 - 32 1 Am 4 3 Ph - 230/400V 107
TRBOXTER801-VV5 950 800 3 16.5 59 8 0.4 - 4 0.5 - 5 1 Bm 1,1 1 Ph - 230V 92
TRBOXTER803-VV5 950 800 3 16.5 59 8 0.4 - 4 0.5 - 5 1 Bm 1,1 3 Ph - 230/400V 92
TRBOXTER803-VV10 950 800 3 16.5 59 8 0.9 - 9 1 - 10 1 Bm 2.2 3 Ph - 230/400V 10
TRBOXTER803-VV13 950 800 3 16.5 59 8 1.2 - 12 1.4 - 14 1 Bm 3 3 Ph - 230/400V 104
TRBOXTER803-VV17 950 800 3 16.5 59 8 1.5 - 15 1.7 - 17 1 Cm 4 3 Ph - 230/400V 107
TRBOXTER991-VV5 1200 990 3 14.5 53 9 0.4 - 4 0.5 - 5 1 Bm 1,1 1 Ph - 230V 92
TRBOXTER993-VV5 1200 990 3 14.5 53 9 0.4 - 4 0.5 - 5 1 Bm 1,1 3 Ph - 230/400V 92
TRBOXTER993-VV10 1100 990 2 14.5 34 9 0.9 - 9 1 - 10 1 Bm 2.2 3 Ph - 230/400V 100
TRBOXTER993-VV13 990 990 1 14.5 14.5 9 1.2 - 12 1.2 - 12 1 Bm 3 3 Ph - 230/400V 104
TRBOXTER993-VV17 990 990 1 14.5 14.5 9 1.5 - 15 1.5 - 15 1 Cm 4 3 Ph - 230/400V 107
TRBOXTER1501-VV4 1500 1500 1 11.5 11.5 11.5 0.4 - 4 0.4 - 4 1 Bm 1.5 1 Ph - 230V 101
TRBOXTER1503-VV4 1500 1500 1 11.5 11.5 11.5 0.4 - 4 0.4 - 4 1 Bm 1.5 3 Ph - 230/400V 101
TRBOXTER1503-VV9 1500 1500 1 11.5 11.5 11.5 0.9 - 9 0.9 - 9 1 Cm 3 3 Ph - 230/400V 104
TRBOXTER803-VV5 950 800 3 16.5 59 8 0.4 - 4 0.5 - 5 1 Bm 1,1 3 Ph - 230/400V 92
TRBOXTER803-VV10 950 800 3 16.5 59 8 0.9 - 9 1 - 10 1 Bm 2.2 3 Ph - 230/400V 10
TRBOXTER803-VV13 950 800 3 16.5 59 8 1.2 - 12 1.4 - 14 1 Bm 3 3 Ph - 230/400V 104
TRBOXTER803-VV17 950 800 3 16.5 59 8 1.5 - 15 1.7 - 17 1 Cm 4 3 Ph - 230/400V 107
TRBOXTER991-VV5 1200 990 3 14.5 53 9 0.4 - 4 0.5 - 5 1 Bm 1,1 1 Ph - 230V 92
TRBOXTER993-VV5 1200 990 3 14.5 53 9 0.4 - 4 0.5 - 5 1 Bm 1,1 3 Ph - 230/400V 92
TRBOXTER993-VV10 1100 990 2 14.5 34 9 0.9 - 9 1 - 10 1 Bm 2.2 3 Ph - 230/400V 100
TRBOXTER993-VV13 990 990 1 14.5 14.5 9 1.2 - 12 1.2 - 12 1 Bm 3 3 Ph - 230/400V 104
TRBOXTER993-VV17 990 990 1 14.5 14.5 9 1.5 - 15 1.5 - 15 1 Cm 4 3 Ph - 230/400V 107
TRBOXTER1501-VV4 1500 1500 1 11.5 11.5 11.5 0.4 - 4 0.4 - 4 1 Bm 1.5 1 Ph - 230V 101
TRBOXTER1503-VV4 1500 1500 1 11.5 11.5 11.5 0.4 - 4 0.4 - 4 1 Bm 1.5 3 Ph - 230/400V 101
TRBOXTER1503-VV9 1500 1500 1 11.5 11.5 11.5 0.9 - 9 0.9 - 9 1 Cm 3 3 Ph - 230/400V 104
