Informations générales : chaîne à maillons longs selon DIN 763

Norme : selon DIN 763

  • Matériel: Acier doux, classe de résistance ,3
  • Note: Ne convient pas pour les opérations de levage !
  • Grade: 3
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Dia.
mm

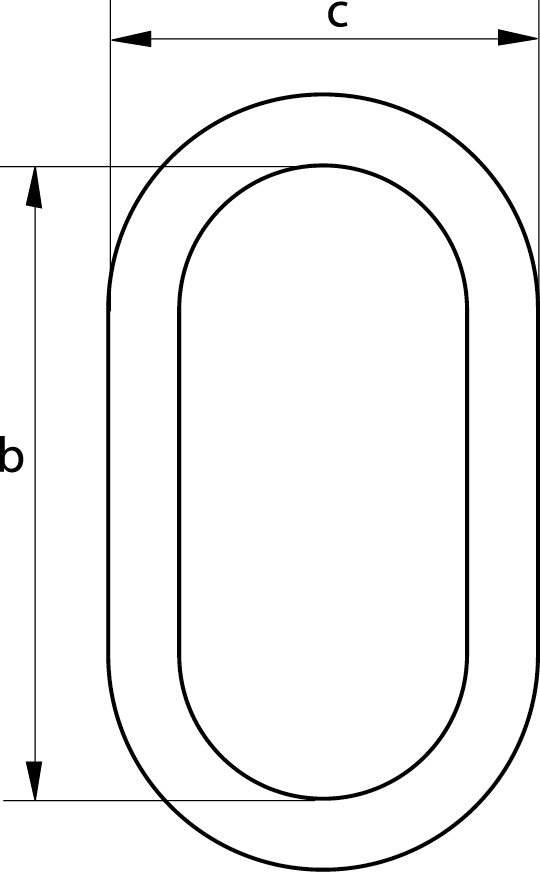

Longueur intérieure b
mm
Largeur extérieure c
mm

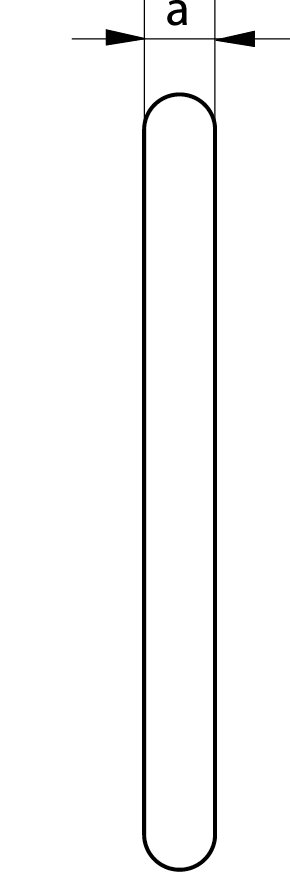

Dia. a
mm
Poids
kg/m
CAD
3 26 13 3 0,14
4 32 16 4 0,27
5 36 20 5 0,43
6 42 24 6 0,63
7 48 28 7 0,86
8 54 32 8 1,1
10 66 40 10 1,75
13 82 50 13 2,95
16 100 60 16 4,45
20 125 75 20 7

Télécharger CAD
