pewag

Informations générales : Les mailles de tête VSAW 2 sont conçues pour être utilisées dans des élingues à 2, 3 & 4 brins. Les mailles surdimensionnées peuvent être combinées avec des crochets selon la norme DIN 15401 jusqu'à n° 50/100.

  • Matériel: Grade 10.
  • Marquage: Selon la norme, Pewag ou PW, Winner ou 10, H16, CE, code du lot et type.
  • Température maximale d'utilisation: 380 °C.
  • Norme: EN 1677-4
  • Coefficient de sécurité: 4:1.
  • Grade: 10
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

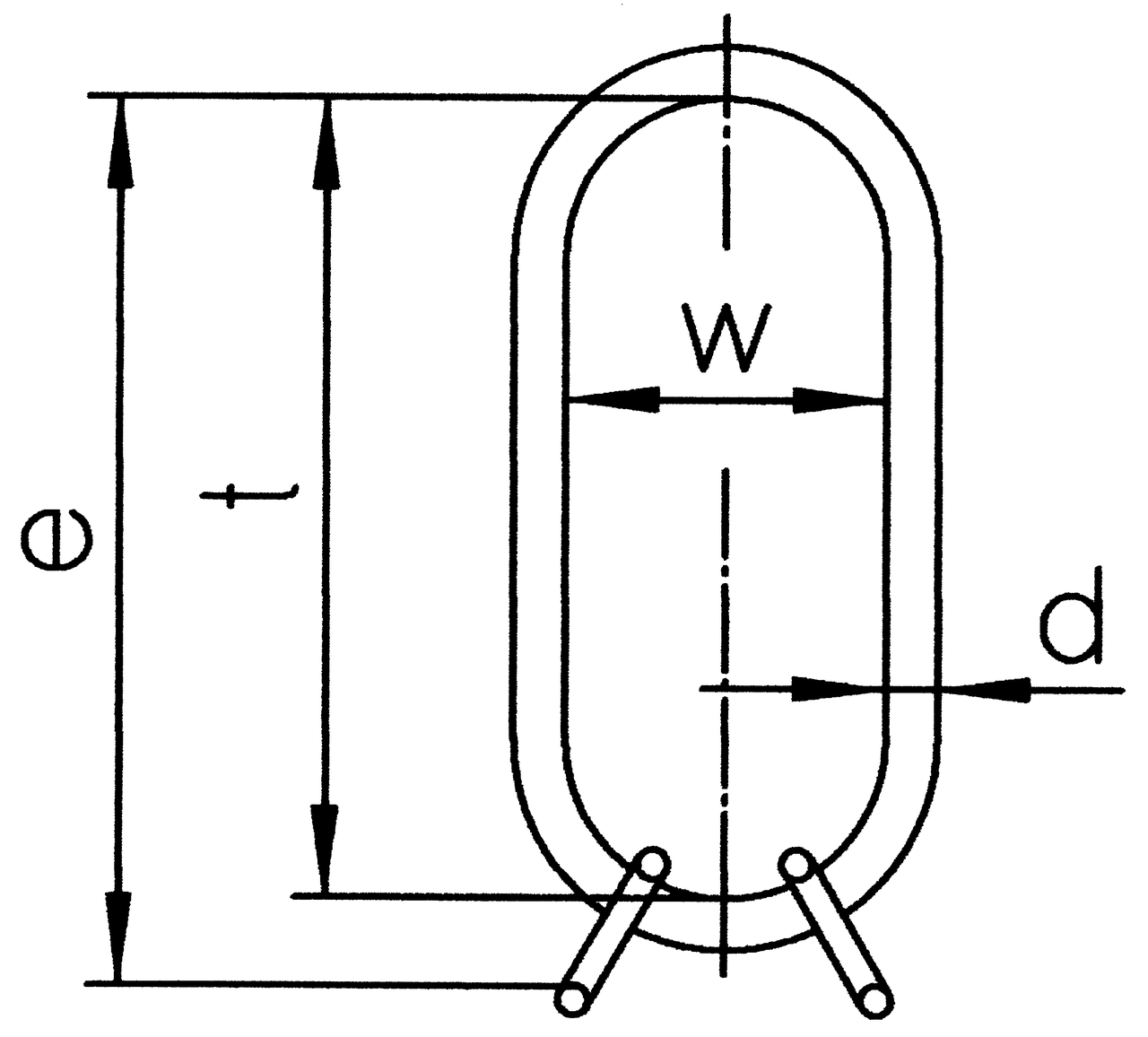

Réf. Type CMU
Tonnes
W
mm
Composé de A utiliser avec crochets simples selon DIN 15401 E
mm
D
mm
t
mm
Poids
kg
CAD
11.0298031 VSAW 2-10/13/4-10 9,5 250 SAW 32+2 BW 20 50 585 33 500 10,69
11.0298033 VSAW 2-16/4-13 14 250 SAW 40+2 BW 22 50 575 40 460 15,45
11.0298035 VSAW 2-19/20/4-16 21,2 250 SAW 45+2 BW 26 50 640 45 500 21,65
11.0298037 VSAW 2-22/4-19/20 30 250 SAW 50+2 BW 32 50 610 50 460 27,32
11.0298039 VSAW 2-26/4-22 40 250 SAW 56+2 BW 32 50 610 56 460 34,3
11.0298041 VSAW 2-26/4-22/320 40 320 SAW 60+2 BW 32 100 950 60 800 54,32

Download CAD
