Informations générales : La maille de tête LXKW 4 s'utilise pour assembler une élingue à chaîne à 4 brins. Elle est équipée d'anneaux de couplage raccourcisseur XKW. Convient pour crochet de grue n° 25 selon DIN 15401.

  • Matériel: Grade 10.
  • Marquage: Selon la norme, Pewag ou PW, Winner ou 10, H16, CE, code du lot et type.
  • Température maximale d'utilisation: 380 °C.
  • Norme: EN 818-4
  • Coefficient de sécurité: 4:1.
  • Grade: 10
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

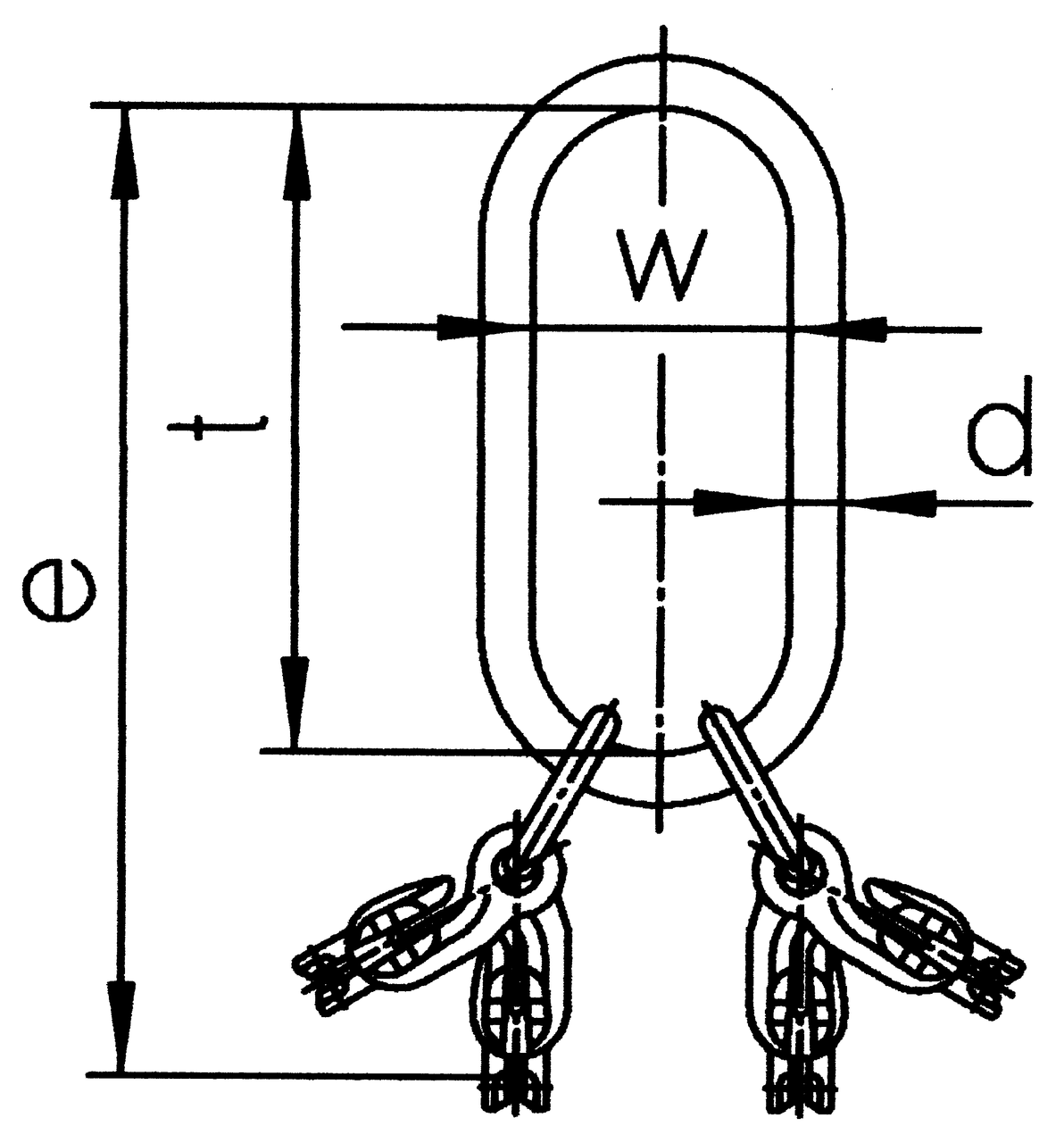

Réf. Type CMU
Tonnes
W
mm
CMU 45°-60°
t
A utiliser sur crochet simple selon DIN 15401 jusque n° D
mm
t
mm
E
mm
Poids
kg
CAD
11.0287895 LXKW 4-6 3 180 2,12 25 23 340 478 4,7
11.0287896 LXKW 4-8 5,3 180 3,75 25 27 340 532 7,6
11.0287897 LXKW 4-10 8 180 6 25 33 340 584 13,1
11.0287898 LXKW 4-13 14 180 10 25 40 340 659 23,1
11.0287899 LXKW 4-16 21,2 180 15 25 40 340 713 33,1
