Codipro

Algemeen: RVS draaibaar en wartelend hijsoog SS.FE.DSS (AISI 316L). WLL 2,7 t/m 5 ton. Compact en ergonomisch ontwerp.

Optioneel:
- Andere draad- varianten (op aanvraag).

  • Grade: 8
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

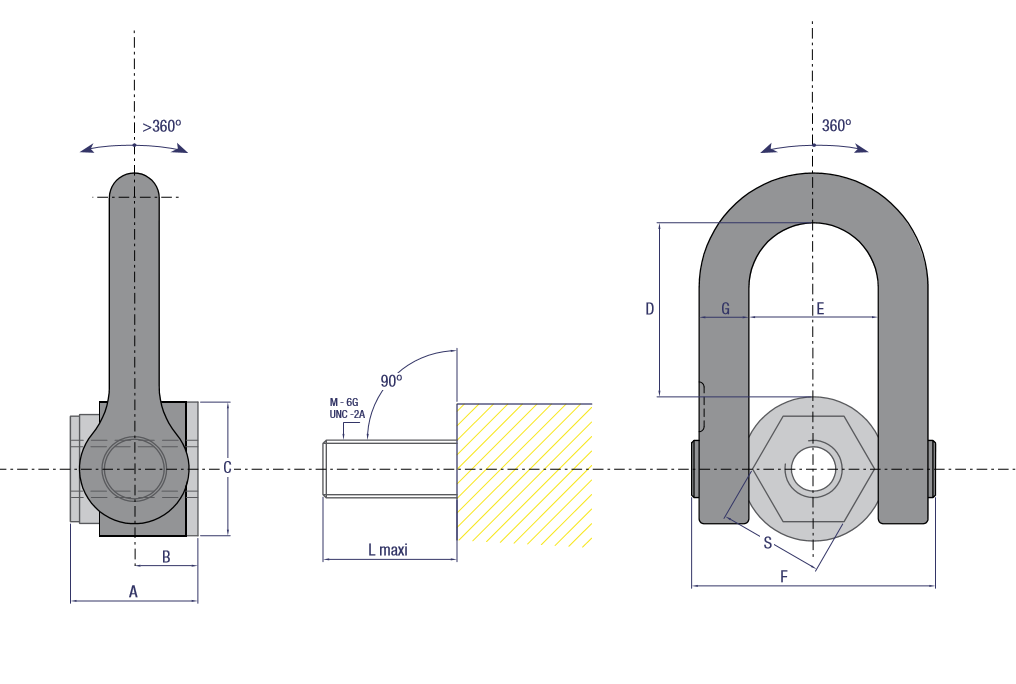

Artikelnr. WLL Draad WLL
t
X (mm) Torque
Nm
L1 standard S (mm) A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
Gewicht
kg
CAD
11.42SS. FE. DSS M 36 5 M36 (x4) 50 320 66 66 31 70 104 73 145 29 5,4
11.42SS. FE. DSS M 24 M24 (x3) 2,7 50 160 66 66 31 70 104 73 145 29 5,4
11.42SS. FE. DSS M 27 M27 (x3) 2,8 50 200 66 66 31 70 104 73 145 29 5,4
11.42SS. FE. DSS M 30 M30 (x3.5) 3,5 50 250 66 66 31 70 104 73 145 29 5,4
11.42SS. FE. DSS M 33 M33 (x3.5) 3,5 50 250 66 66 31 70 104 73 145 29 5,4
Andere draadvarianten verkrijgbaar op aanvraag
