Codipro

Algemeen: RVS draaibaar en wartelend hijsoog SS.DSS (AISI 316L) met bout. WLL 2,7 t/m 8 ton. Compact en ergonomisch ontwerp.

Optioneel:
- Andere draad- varianten en -afmetingen (op aanvraag).

  • Grade: 8
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

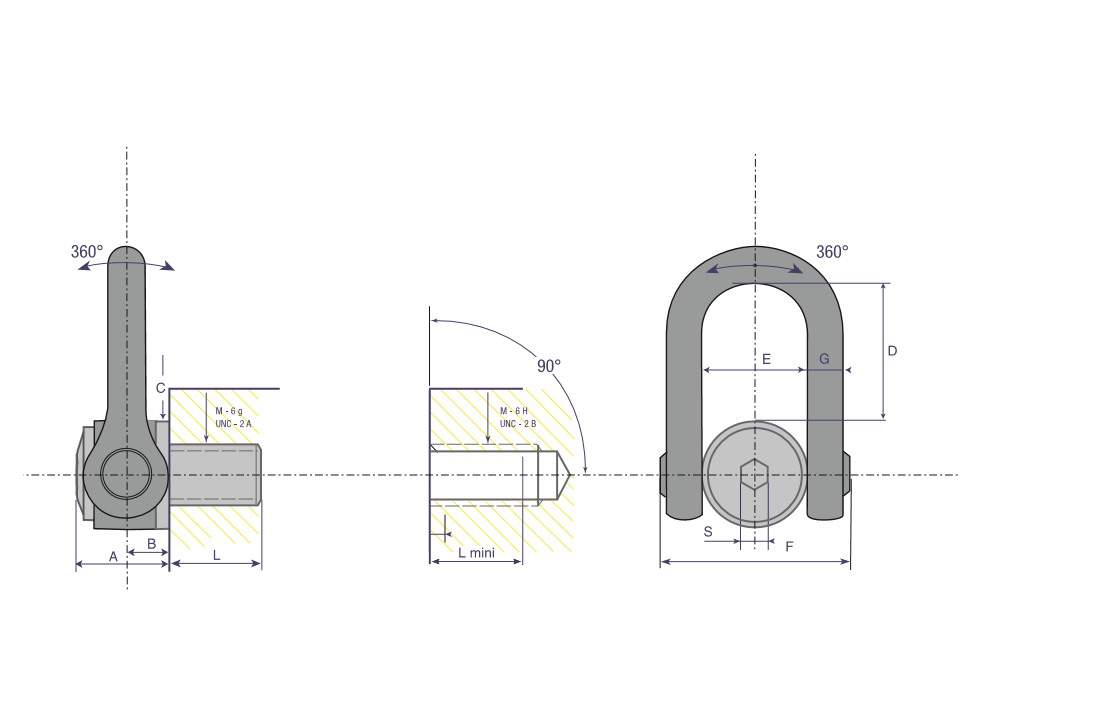

Artikelnr. Draad WLL
t
X (mm) Torque
Nm
L1 standard A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
Gewicht
kg
CAD
11.42SS. DSS M 30 M30 (x3,5) 3,5 TO 19 250 45 61 31 70 104 73 145 29 5,2
11.42SS. DSS M 33 M33 (x3,5) 3,5 TO 19 250 50 61 31 70 104 73 145 29 5,2
11.42SS. DSS M 36 M36 (x4) 5 TO 19 320 54 61 31 70 104 73 145 29 5,2
11.42SS. DSS M 36X3 M36 (x3) 5 TO 19 320 54 61 31 70 104 73 145 29 5,2
11.42SS. DSS M 39 M39 (x4) 5 TO 19 320 54 61 31 70 104 73 145 29 5,4
11.42SS. DSS M 42 M42 (x4,5) 6 TO 19 400 63 61 31 70 104 73 145 29 5,4
11.42SS. DSS M 42X3 M42 (x3) 6 TO 19 400 63 61 31 70 104 73 145 29 5,4
11.42SS. DSS M 45 M45 (x4,5) 6 TO 19 400 63 61 31 70 104 73 145 29 5,7
Andere draad- varianten en -afmetingen verkrijgbaar op aanvraag
