Algemeen:
Meeneem-armen en overgangskasten.

Meeneem-armen:
Aan het door de Click-Ductor te voeden apparaat wordt een meenemer gemonteerd. De stroomafnemer wordt door deze meenemer in de Click-Ductor voortbewogen. Aan de afnemer bevinden zich daartoe trekkettingen. Bij het rijden wordt steeds maar één ketting tegelijk gespannen. Daardoor worden er geen zijdelingse bewegingen van de kraan, de takel etc. op de stroomafnemer overgebracht. Hierdoor een hoge mate van bedrijfszekerheid!

Attentie:
Het trekoog van de meenemer moet tussen min. 10 mm en max. 30 mm lager gemonteerd.worden dan het trekoog aan de stroomafnemer en moet steeds zoveel mogelijk in verticale lijn zijn met de sleuf in de rail.

Overgangskasten:
Aan een meenemer kan een overgangskast worden gemonteerd. Hierin wordt de flexibele kabel van de stroomafnemer verbonden met de vaste bekabeling van de te voeden apparatuur.

      Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
      Types of transition boxes for collector trolleys. type no. transition box Types of transition boxes for collector trolleys. dimensions l x w x h Types of transition boxes for collector trolleys. connecting terminals Types of transition boxes for collector trolleys. cable inlet
      TTB35-4 175x115x70 mm 4 st. 4 mm2 2 glands M32
      TTB35-7 175x115x70 mm 7 st. 4 mm2 2 glands M32
      TTB70-4 175x115x70 mm 4 st. 10 mm2 2 glands M32 1 gland M40
      TTB70-7 175x115x70 mm 7 st. 10 mm2 2 glands M32 1 gland M40
      TTB100-4 195x160x80 mm 4 st. 16 mm2 3 glands M32 1 gland M40
      TTB100-7 195x160x80 mm 7 st. 16 mm2 3 glands M32 1 gland M40
      TTB140-4-2 195x160x80 mm 4 st. 35 mm2 2 glands M321 gland M50
      TTB140-4-2 195x160x80 mm 4 st. 35 mm2 2 glands M321 gland M50
      OG200-5 330x140x180 mm 5 st. bolts M10 4 glands PG211 special inlet20-70mmØ
      OG200-7 330x140x180 mm 7 st. bolts M10 4 glands PG211 special inlet20-70mmØ
      OG300-4 300x190x180 mm 4 st. bolts M10 6 glands PG211 special inlet20-70 mmØ
      OG300-7 300x190x180 mm 7 st. bolts M10 6 glands PG211 special inlet20-70 mmØ
      N.B.: De kasttypen TTB35 t/m TTB140 kunnen direct op de bevestigingsklem van de meenemer type BMV gemonteerd worden. De kasttypen OG200 en
      OG300 zijn voorzien een montageplaat, waardoor deze gemakkelijk aan het te voeden apparaat bevestigd kunnen worden.

      Maatvoeringen.




      BMV35 + TTB35

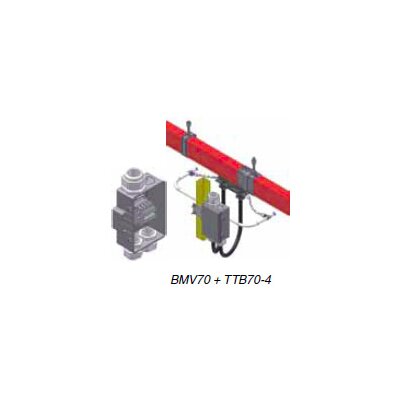

      BMV70+ TTB70
      BMV100 + TTB100
      A
      370
      505
      640
      B
      175
      175
      195
      C
      115
      115
      160
      D
      70
      70
      80
      In
      1xM32
      2xM32
      3xM32
      Out
      1xM32
      1xM40
      1xM40
