Red Rooster

Algemeen:
Mini lucht ketting takel voor lasten van 250 t/m 500 kg.
Naast industrieële toepassing is de takel uitermate geschikt voor "Material handling". Vanwege het zeer lage gewicht zijn deze geschikt voor werkzaamheden ter plaatse. Voor toepassing bij tank schoonmaak installaties adviseren wij RVS ketting.

Standaard eigenschappen:

  • Gering eigengewicht en daarmee zeer mobiel te gebruiken, eenvoudig op te hangen.
  • Snelheid zeer nauwkeurig traploos regelbaar (koord en drukknopbediening).
  • Zeer compact.
  • Robuuste aluminium behuizing.
  • Luchtmotor gekoeld door de uitlaatlucht (intern).
  • Optimale controle en nauwkeurig positioneren van de last.
  • Gedempt en daardoor lager geluidsniveau.
  • Mechanische Eindafslagen.
  • Koord of drukknopbediening met noodstop.

Optioneel o.a.:

  • Marine Specificatie / corrosiebestendig
  • Verf-systemen van C2 - Industrial naar C5 - Offshore specificatie (Rode afwerking als standaard, andere RAL-kleuren verkrijgbaar op aanvraag).
  • Diverse bedieningsmogelijkheden.
  • Radigrafische afstandbediening voor electro pneumatische besturing.
  • Ketting opvangbak/zak (PVC, gegalvaniseerd of roestvrij staal).
  • Verschillende soorten ophanging beschikbaar.
  • Lucht-toevoer systemen en kleppen.
  • Perslucht-conditioneringstoestel.
  • Festoensystemen.


Aanbevolen:
Wij raden ten zeerste aan een SMC Luchtconditioneringstoestel te gebruiken. (Worden separaat verkocht.)
Type AC30-F03DM-8-B.

tcr500
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
WLL
Ton
Type Luchtverbruik hijsen Luchtverbruik dalen Koppeling Kettingpart Daalsnelheid max. belast (m/min) Werkdruk (bar) Gewicht met 3m ketting (kg) Lifting speed with max. load (m/min) Lifting speed without load (m/min) Slangdia. CAD
0,25 TCR-250C 11,7 15 3/8" BSPT 1 (4x12mm) 17,9 6 7 9,3 19 1/2"
0,25 TCR-250DPE 11,7 15 3/8" BSPT 1 (4x12mm) 13 6 7 8,1 17,2 1/2"
0,5 TCR-500C2 11,7 15 3/8" BSPT 2 (4x12mm) 9 6 9 4,6 9,5 1/2"
0,5 TCR-500DP2 11,7 15 3/8" BSPT 2 (4x12mm) 9 6 9 4,6 9,5 1/2"

Download CAD

Description

Get CAD
Download
Type

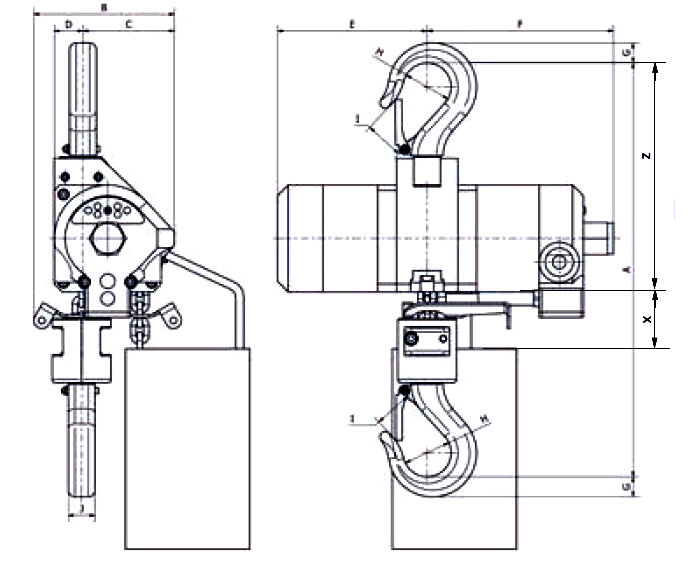

Maatvoering (mm)











Type
A
B
C
D
E
F
G
I
J
X
Z
TCR-250C
305
105
69
22
112
140
15

35

22
20
40
170
TCR-250DPE
305
105
69
22
112
140
15
35
22
20
40
170
TCR-500C2
360
118
83
35
112
140
15
35
22
20
40
180
TCR-500DP2
360
118
83
35
112
140
15
36
22
20
40
180
