Red Rooster

Algemeen:
Pneumatische ketting takel met hoge snelheid voor lasten van 500 en 980 kg.
De TCS Red Rooster hoge snelheid serie is speciaal ontwikkeld voor "Material Handling" zoals bijv. Opslag en verpakking. De takels hebben een zeer hoge hijs- en daalsnelheid en zijn daarmee ook zeer geschikt voor toepassingen met grote hijshoogtes.

Standaard eigenschappen:

  • Zeer hoge hijs-en daalsnelheid.
  • Maximale hijs- en daalsnelheid onafhankelijk van elkaar regelbaar.
  • Optimale controle en precies positioneren van de last.
  • Zeer compact en licht gewicht.
  • Eindafslag.
  • Luchtuitlaatslang eenvoudig te monteren
  • Luchtmotor intern gekoeld door uitlaatlucht,
  • Gedempt en daardoor lager geluidsniveau.
  • Koord of drukknop bediening met noodstop.
  • Aluminium behuizing.
  • Kettingzak standaard max. 7 mtr ketting. (grotere zakken/bakken op aanvraag)

Optioneel o.a.:

  • Marine Specificatie / corrosiebestendig
  • Verfsystemen van C2 - Industrial naar C5 - Offshore specificatie (Rode afwerking als standaard, andere RAL-kleuren verkrijgbaar op aanvraag).
  • Diverse bedieningsmogelijkheden.
  • Radiografische afstandbediening voor electro pneumatische besturing.
  • Ketting opvangbak/zak (PVC, gegalvaniseerd of roestvrij staal).
  • Verschillende soorten ophanging beschikbaar.
  • Lucht-toevoer systemen en kleppen.
  • Perslucht-conditioneringstoestel.
  • Festoensystemen.

Aanbevolen:
Wij raden ten zeerste aan een SMC Luchtconditioneringstoestel te gebruiken. (Worden separaat verkocht.)
Type AC40-F04DM-8-B.

Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
WLL
ton
Type Aantal parten Hijsnelheid max. belast (m/min) Daalsnelheid max. belast (m/min) Koppeling Werkdruk (bar) Gewicht met 3m ketting (kg) Hijssnelheid zonder last (m/min) Slangdia. Luchtverbruik hijsen Luchtverbruik dalen CAD
0,5 TCS-500C 1 (6.3x19.1mm) 17 34 1/2"BSPT 6 19 33 1/2" 28 33
0,5 TCS-500PE 1 (6.3x19.1mm) 17 34 1/2"BSPT 6 19 33 1/2" 28 33
0,98 TCS-980C2 2 (6.3x19.1mm) 8,5 17 1/2"BSPT 6 24 17 1/2" 28 33
0,98 TCS-980P2E 2 (6.3x19.1mm) 8,5 17 1/2"BSPT 6 24 17 1/2" 28 33

Download CAD

Description

Get CAD
Download
Type

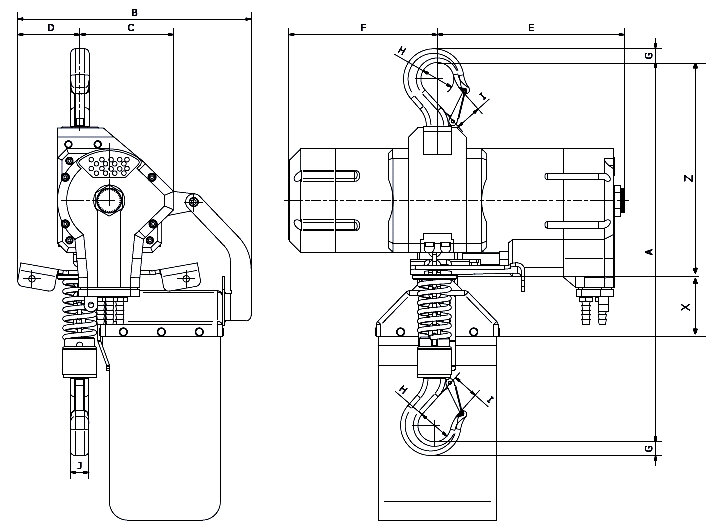

Maatvoering (mm)












A
B
C
D
E
F
G
I
J
X
Z
TCS-500C / TCS-500PE
415
255
13
68
205
163
15
35
22
22
40
210
TCS-980C2 / TCS980P2E
510
205
123
37
163
205
30
40
29
25
40
225
