Crosby

Algemeen: Wartel zonder lager. Volgens Federal Specification RR-C-271D.




  • Materiaal: Alloy steel.
  • Markering: WLL.
  • Afwerking: Verzinkt.
  • Opmerking: Deze wartels worden gebruikt om de last te positioneren maar ze mogen niet roteren onder belasting.
  • Veiligheidsfactor: 5:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

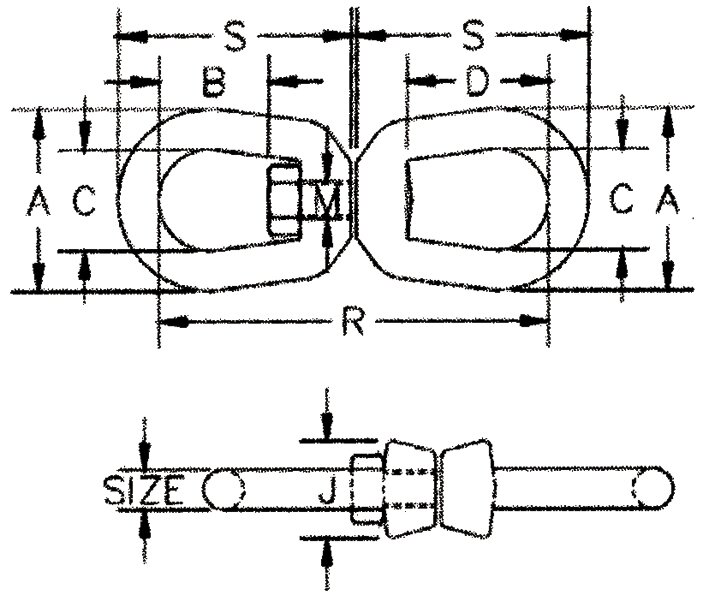

Artikelnr. Dia. (mm) WLL
Ton
A (mm) B (mm) C (mm) D (mm) J (mm) M (mm) R (mm) S (mm) Gewicht
kg
CAD
11.451016019 6 0,39 31,8 17,5 19,1 26,9 17,5 7,85 74,5 42,9 0,1
11.451016037 8 0,57 41,4 20,6 25,4 31,8 20,6 9,5 90,0 52,0 0,18
11.451016055 10 1,02 51 23,9 31,8 38,1 25,4 12,7 109 63,5 0,32
11.451016073 13 1,63 63,5 33,3 38,1 51,0 33,3 16,0 138 81,0 0,6
11.451016091 16 2,36 76 39,5 44,5 60,5 38,1 19,1 167 98,5 1,13
11.451016117 19 3,27 89 44,5 51,0 67,0 47,8 22,4 183 109 1,82
11.451016135 22 4,54 102 52 57,0 77,5 54,0 25,4 213 127 2,83
11.451016153 25 5,67 114 58,5 63,5 89,0 60,5 28,7 245 146 4,06
11.451016199 32 8,16 143 68,5 79,5 93,5 76,0 38,1 291 172 7,42
11.451016215 38 20,5 180 98,5 104 98,5 95,2 57,0 424 252 20,8
