Algemeen:

  • Standaard inscheerblokken kunnen gebruikt worden voor een groot aantal "land"kranen zoals telescoopkranen en rupskranen. Ze zijn een excellente keuze wanneer het niet nodig is om blokken op een gemakkelijke en snelle manier te kunnen omwisselen. Ze zijn ook zeer geschikt als de hijshoogte beperkt is.
  • Onderhoudsvriendelijke rollagers met dubbele dichting.
  • Factor 4:1
  • Gesmede hoogwaardige DIN haken.
  • Koud gevormde ijzeren schijven met grafiet gesmeerde groef.
  • Zeer stevige zijplaten.
  • Werktemperatuur -40 to +80°C.
  • Smering op de haakophanging.
  • Verkort ontwerp voor grotere hijshoogte.
  • Veiligheidsklep met vergrendelpin.
  • C3M afwerking in geel.

Opties:

  • Dubbele haak.
  • Dubbele haak met gat voor sluiting.
  • 4-voudige haak.
  • Oog voor sluiting.



  • Opmerking: Deze blokken kunnen op maat gemaakt worden.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
WLL
ton

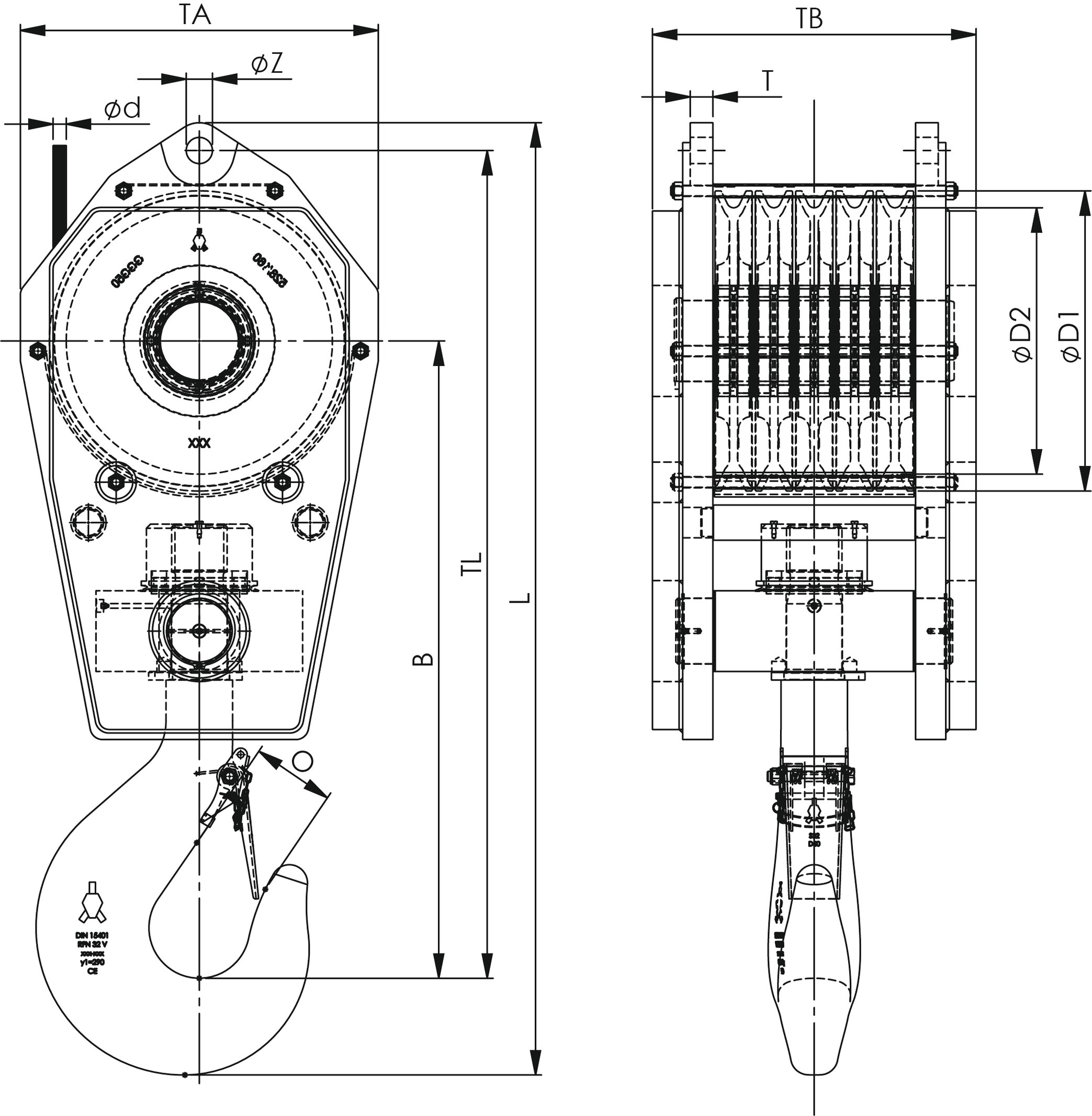

Type Nr. Voor staalkabeldia. (mm) Haaktype Ø D1 (mm) Ø D2 (mm) B (mm) O (mm) TA (mm) TB (mm) TL (mm) L (mm) T (mm) Ø Z (mm) Gewicht
kg
CAD
50 SRB 355 .16 .5 .50 .E 16 16 410 355 838 97 500 442 1 133 1 305 28 32 500
63 SRB 360 .19 .5 .63 .E 19 16 410 360 992 97 500 438 1 198 1 375 35 37 600
80 SRB 360 .19 .5 .80 .E 19 20 410 360 992 110 500 538 1 282 1 477 35 37 820
80 SRB 400 .19 .5 .80 .E 19 20 460 400 1 034 110 570 542 1 364 1 564 40 37 835
80 SRB 400 .22 .5 .80 .E 22 20 460 400 1 034 110 570 542 1 364 1 564 40 43 835
80 SRB 450 .22 .5 .80 .E 22 20 515 450 1 073 110 600 555 1 431 1 631 40 43 1 025
100 SRB 450 .24 .5 .100 .E 24 25 515 450 1 128 132 600 555 1 486 1 716 45 52 1 120
100 SRB 450 .26 .5 .100 .E 26 25 515 450 1 128 132 600 555 1 486 1 716 45 52 1 120
125 SRB 528 .24 .5 .125 .E 24 32 595 528 1 263 137 710 642 1 696 1 946 45 52 1 820
125 SRB 528 .26 .5 .125 .E 26 32 595 528 1 263 137 710 642 1 696 1 946 45 52 1 820
125 SRB 528 .28 .5 .125 .E 26 32 595 528 1 263 137 710 642 1 696 1 956 50 59 1 850
160 SRB 528 .28 .5 .160 .E 28 40 595 528 1 406 167 710 562 1 796 2 078 50 59 1 820
200 SRB 670 .28 .5 .200 .E 28 50 760 670 1 641 188 870 802 2 131 2 437 50 59 3 560
200 SRB 670 .32 .5 .200 .E 32 50 760 670 1 641 188 870 802 2 131 2 442 60 66 3 560
