Ropeblock
Algemeen: Snatchblock met haak S-serie. Voor algemene hijstoepassing maar kan ook gebruikt worden voor trektoepassingen. Vermelde werklast (WLL) betreft de belasting op de bovenste aansluiting/sluiting.
Ontwerp: Voorzien van wartelende haak met klep. 2-4ton blokken zijn voorzien van een bronzen bus. Hogere tonnages zijn voorzien van rollagers. Met smeervoorziening.
  • Veiligheidsfactor: 4:1.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

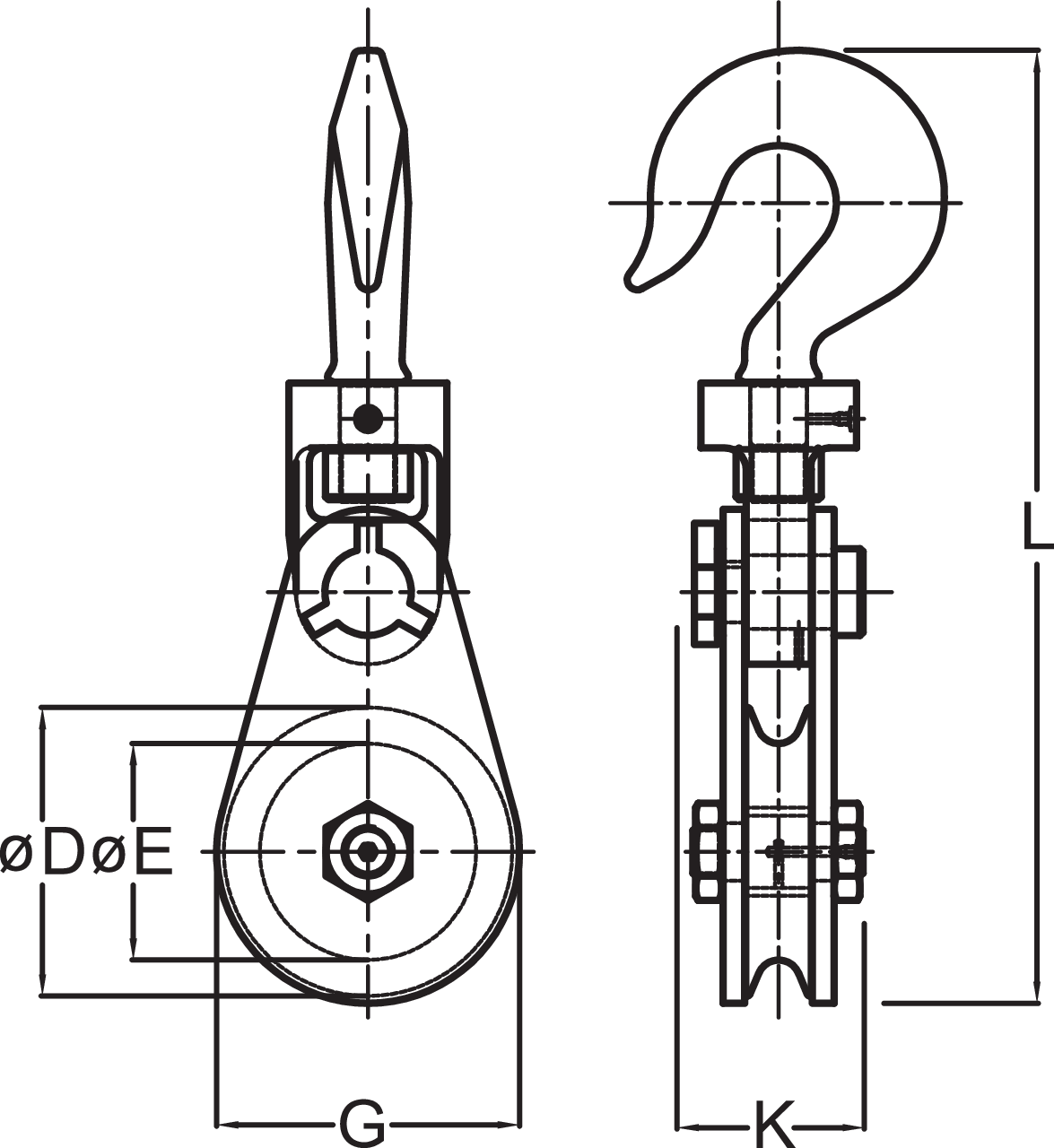

Artikelnr. WLL
ton
Dia. (mm) D
mm
E
mm
G
mm
K
mm
L
mm
Gewicht
kg
CAD
16.15121030214 2 7-9 75 60 82 70 292 4
16.15121040414 4 10-12 115 90 120 70 358 6
16.15121060414 4 16-19 150 120 160 70 412 14
16.15121080814 8 19-22 200 165 210 93 549 16
16.15121101014 10 24-26 250 205 260 115 695 38
16.15121121214 12 24-26 300 255 310 133 797 56
16.15121081514 15 22-24 200 160 210 102 672 24
16.15121121514 15 24-26 300 255 310 133 797 65
16.15121142214 22 28-32 355 300 365 140 960 90
16.15121123014 30 28-30 300 245 310 193 993 125
16.15121163014 30 32-35 400 300 415 155 1 085 135
16.15121143514 35 32-35 350 280 365 193 1 028 130
16.15121245014 50 46-50 600 500 625 275 1 495 418
