Algemeen:

  • De groeven van de schijven kunnen aangepast worden naar andere kabeldiameters.
  • Geen testcertificaat mogelijk.

Opties:

  • Ook leverbaar met lagers.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

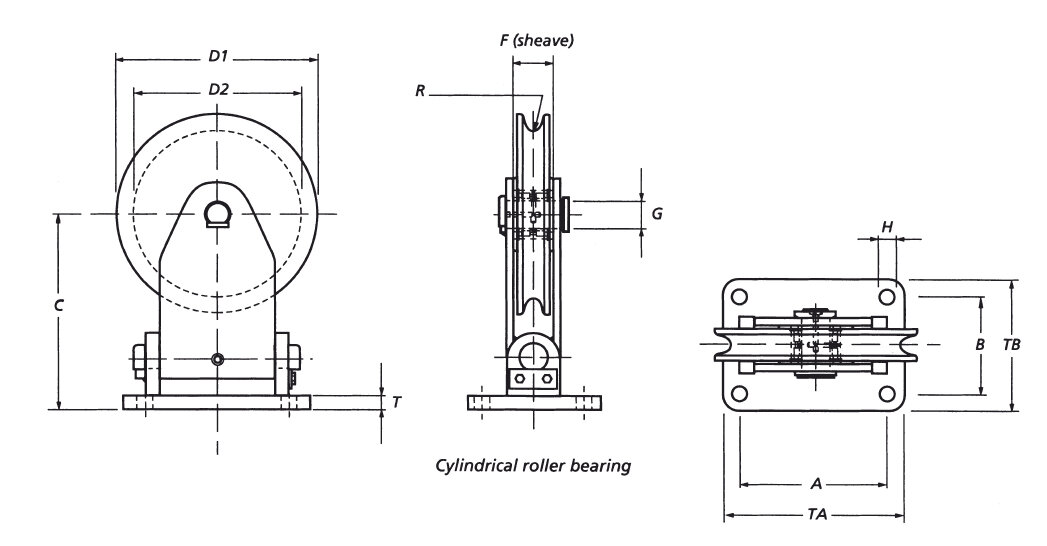

Artikelnr. WLL
ton
Kabeldia. t/m
mm
Lager D1
mm
D2
mm
A
mm
B
mm
C
mm
F
mm
G
mm
H
mm
T
mm
R
mm
TA
mm
TB
mm
Gewicht
kg
CAD
16.19251250150 1 10 Bronze 125 105 90 70 128 27 22 9 8 5,5 115 95 3,5
16.19251500250 2 12 Bronze 150 120 115 85 160 40 30 11 10 6,5 140 110 6,5
16.19252000350 3 14 Bronze 200 165 150 95 197 40 30 13,5 12 7,5 180 125 11
16.19252500450 4 18 Bronze 250 210 190 120 240 45 35 17,5 15 9,5 230 160 21
16.19253000650 6 20 Bronze 300 255 220 150 295 50 40 22 20 11 270 200 33
16.19253500850 8 22 Bronze 350 305 270 160 350 50 45 26 25 12 330 220 52
16.19254001050 10 24 Bronze 400 345 300 190 400 60 50 32 30 13 370 260 80
